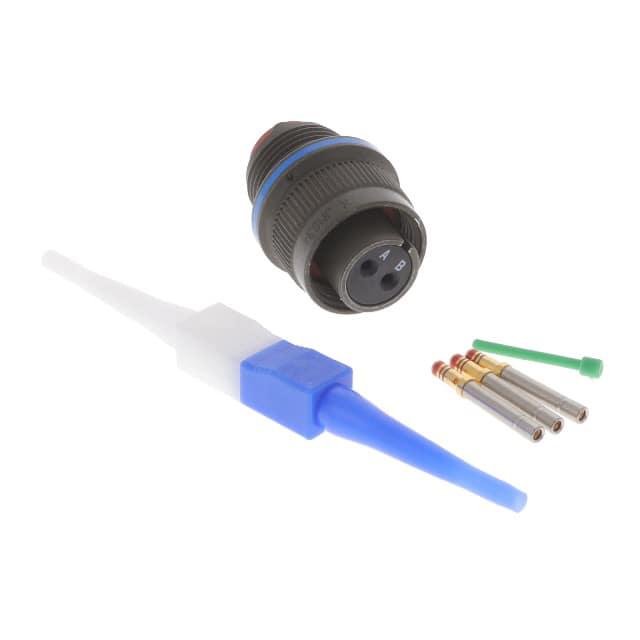

MS3456W12S-3S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Plug,Threaded 2pin(Power) Aluminum 13A 金 橄榄绿,褐色 导线安装,自由悬挂,通孔安装 51.59mm(长度)
供应商型号: QU-MS3456W12S-3S
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 MS3456W12S-3S

MS3456W12S-3S概述


    产品简介


    Amphenol Aerospace的MIL-DTL-5015 Matrix系列连接器是一种高性能的圆形连接器,广泛应用于军事、商用航空及工业领域。这类连接器具备多种配置选项,适合于需要高可靠性的场合。它们主要的功能是为各类电子系统提供稳定的电气连接,支持各种环境下的操作需求。

    技术参数


    - 尺寸规格:提供8到40号壳体规格,适用于不同的安装方式。
    - 电气性能:支持的接触大小范围从0到16,最高可支持多达85个电路。
    - 环境适应性:设计上完全密封,防止环境极端条件影响,如盐雾、冲击和振动。
    - 工作温度:可在高达150°C的操作环境中稳定工作。
    - 电源承载能力:采用RADSOK接触点设计,可实现高达250A的电流承载能力,同时保持较低的电压损失和插入力。

    产品特点和优势


    - 多种安装方式:提供了7种不同类型的安装方式,确保了广泛的适用性。
    - 高级密封技术:通过多种密封方式(如接触密封、界面密封和壳体间密封)来保证连接器在恶劣环境下仍能正常工作。
    - 自锁机制:集成的自锁机制可以有效防止因振动和冲击导致的意外分离。
    - RADSOK接触点:采用RADSOK设计,相比传统接触点,能够提供更高的电流承载能力和更低的电阻,适用于高功率应用。

    应用案例和使用建议


    - 军用飞机和地面车辆:用于复杂电子系统的内部连接,确保通信和数据传输的可靠性。
    - 商业航空航天:在飞机发动机控制、导航系统和航空电子设备中广泛应用,以满足高强度振动和极端温差的要求。
    - 工业应用:适用于石油钻探设备、矿井监控系统等对环境适应性要求高的场景。
    使用建议:
    - 在组装过程中,应严格遵守制造商提供的指导手册,特别是关于接触密封和防尘帽的安装。
    - 定期进行检查和维护,特别是在可能暴露于腐蚀性物质的环境中。

    兼容性和支持


    - 兼容性:与现有MIL-DTL-5015标准兼容,支持既有装备的直接替换。
    - 技术支持:Amphenol Aerospace提供全面的技术支持和全球范围内的分销网络,确保快速响应客户需求。

    常见问题与解决方案


    - 问题1:如何正确安装插头和插座?
    - 解决方案:严格按照手册中的步骤进行安装,并使用合适的工具,确保接触密封和电缆固定。

    - 问题2:如何处理外壳密封失效的问题?
    - 解决方案:检查并更换损坏的密封件,必要时重新涂覆防腐蚀涂层。

    - 问题3:如何确认连接器的工作状态良好?
    - 解决方案:定期进行绝缘电阻测试和接触电阻测试,确保其性能符合标准要求。

    总结和推荐


    MIL-DTL-5015 Matrix连接器凭借其高可靠性、广泛的应用范围和强大的技术特性,在各种严苛环境中表现出色。特别是在高功率应用方面,采用RADSOK接触点的设计使得它能够胜任更多的任务。综上所述,强烈推荐此款连接器用于对可靠性有较高要求的应用场景。

MS3456W12S-3S参数

参数
颜色 橄榄绿,褐色
端接 -
额定电流 13A
外壳材料 Aluminum
针脚数 2pin(Power)
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
长*宽*高 51.59mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级,汽车级
零件状态 在售
包装方式 散装,袋装

MS3456W12S-3S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

MS3456W12S-3S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL MS3456W12S-3S MS3456W12S-3S数据手册

MS3456W12S-3S封装设计

查看详情并下载
Symbol
Footprint
3D Model
