首页  >  产品百科  >  97-3102A22-12P

97-3102A22-12P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Receptacle,Threaded 焊盘 5pin Aluminum Alloy 13A 银 橄榄绿,褐色 法兰安装,面板安装 34.92mm(长度)*41.28mm(高度)
供应商型号:
供应商:
标准整包数: 0

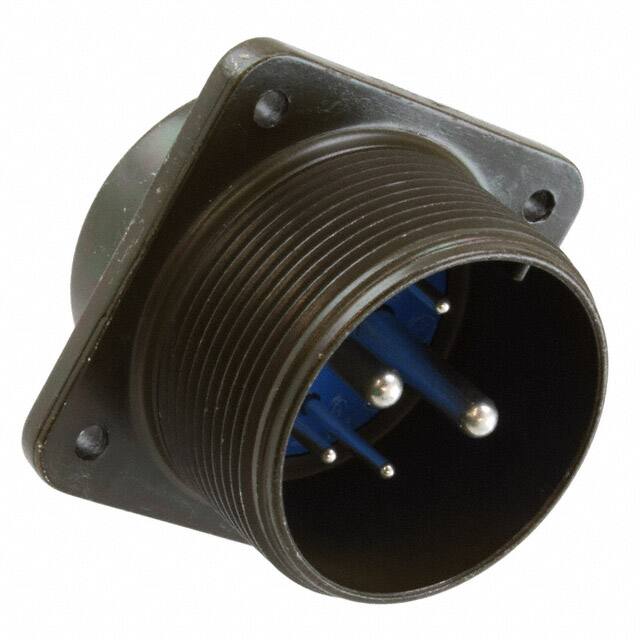

AMPHENOL 圆形连接器 97-3102A22-12P

97-3102A22-12P概述

    Amphenol 97 Series Standard Cylindrical Connectors

    1. 产品简介


    概述
    Amphenol 97系列标准圆柱形连接器是工业领域广泛应用的一种低成本通用型连接器,符合MIL-5015标准。它们广泛应用于工厂自动化、机器人、机床、仪器仪表、焊接设备和医疗设备等行业。这些连接器通过了UL和CSA的认证,确保其安全性与可靠性。
    主要功能
    - 低成本通用型:适用于非环境要求的应用。
    - 环境适应性:具有MS-5015环境能力(如需要)。
    - 多用途接口:支持单线或多线连接。
    - 多种选择:提供多种外壳样式和插针布局,以满足不同需求。

    2. 技术参数


    设计特点
    - 材料:壳体采用高强度铝合金制成。
    - 工作温度:从-55°C到+125°C。
    - 电压等级:最高可承受17kVAC/24kVDC。
    - 接触材料:银镀层,可选金镀层。
    插入部件规格
    | 插入部件编号 | 总触点数 | 机械间距 | 额定电流 | 触点尺寸 |

    | 8S-1 | 1 | 1.57 mm | D | 1 |
    | 10SL-3 | 3 | 1.57 mm | A | 3 |
    | 10SL-4 | 2 | 1.57 mm | A | 2 |

    3. 产品特点和优势


    特点
    - 多种型号:提供六种壳体样式,从1到52个电路不等的接触配置。
    - 灵活性:支持多种插针排列,便于满足各种应用需求。
    - 耐久性:采用高强度铝合金,具备良好的机械强度和环境防护性能。
    - 兼容性:支持标准硬件配件,易于安装和维护。
    优势
    - 高性价比:相比高端连接器,97系列提供了成本效益高的解决方案。
    - 易于定制:可通过选择不同的插针布局和外壳样式,灵活适应不同的应用场景。
    - 高可靠性:通过UL和CSA认证,证明其在关键应用中的稳定性和安全性。

    4. 应用案例和使用建议


    应用场景
    - 工业自动化:机器人系统中用于传感器和执行器之间的信号传输。
    - 医疗设备:确保医疗设备间的可靠连接,如心电图机。
    - 焊接设备:提供强健的连接器解决方案,支持频繁的设备操作。
    使用建议
    - 空间限制:如果空间有限,可以选择角度插头来节省空间。
    - 高温环境:对于高温度要求的应用,选择适合高温的构造选项。
    - 保护措施:使用电缆夹具和保护帽来保护连接器,避免物理损伤。

    5. 兼容性和支持


    兼容性
    - 广泛的互换性:与现有的97系列和MIL-5015连接器互换。
    - 配件齐全:提供电缆夹具、保护帽等多种配件,适用于单线和护套电缆。
    支持
    - 客户支持:联系本地Amphenol销售办事处、授权分销商或直接联系Amphenol公司获取支持。
    - 技术文档:访问Amphenol官方网站下载详细的技术手册和使用指南。

    6. 常见问题与解决方案


    常见问题
    - 无法正确安装:检查接头和插座的定位是否准确。
    - 触点损坏:重新安装或更换损坏的触点。
    - 电压不稳定:确认插针和插座的正确连接,并确保接线无误。
    解决方案
    - 重新定位:仔细检查接头的定位,确保其正确安装。
    - 更换零件:对于损坏的部件,及时更换新的部件以保证正常运行。
    - 仔细检查:对照技术手册进行详细的线路检查,确保没有错误的接线。

    7. 总结和推荐



    总结


    Amphenol 97系列标准圆柱形连接器是一款高性能且价格合理的连接解决方案。它具备广泛的接触选项和壳体样式,能够满足各种工业应用场景的需求。此外,其高耐温性和多种兼容性使其成为许多领域的理想选择。
    推荐
    鉴于其优良的性能和可靠性,强烈推荐在工业自动化、机器人、焊接设备及医疗设备等领域中使用Amphenol 97系列连接器。对于需要低成本、高性能连接器的用户来说,这款产品无疑是一个明智的选择。

97-3102A22-12P参数

参数
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 橄榄绿,褐色
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 5pin
长*宽*高 34.92mm(长度)*41.28mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A22-12P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A22-12P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A22-12P 97-3102A22-12P数据手册

97-3102A22-12P封装设计

查看详情并下载
Symbol
Footprint
3D Model
