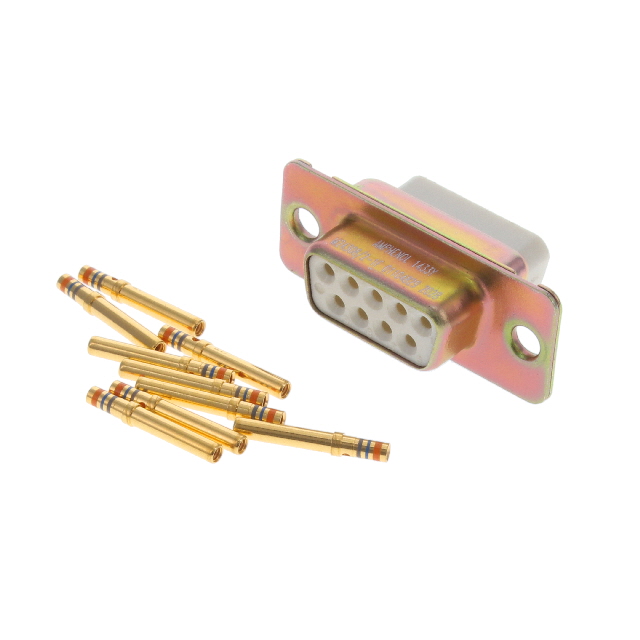

M24308/2-1F

厂牌: AMPHENOL
产品描述: 28,26,24,22,20 Female Sockets,Receptacle Signal 金 Copper Alloy 面板安装 31.19mm(长度)*16.6mm(高度)
供应商型号: ET-4416872
供应商: 海外现货
标准整包数: 1
AMPHENOL D-Sub/D形连接器 - 触头 M24308/2-1F

M24308/2-1F概述

    Amphenol PCD D-SUB CONNECTORS



    1. 产品简介



    Amphenol PCD D-SUB CONNECTORS 是一种微型插件式接头,适用于多种工业和军事应用。这些连接器具有高可靠性和高密度设计,能够提供良好的电气性能。D-SUB CONNECTORS 主要用于军事、航空、航天和商业飞机娱乐系统等领域。


    2. 技术参数



    - 材料:壳体为钢或黄铜;绝缘材料为玻璃填充聚酯(UL 94-0)
    - 接触材料:铜合金
    - 表面处理:壳体可选择镉、锌、镍或镀金;接触面镀金
    - 电气性能:
    - 接触额定电流:最大7.5A(标准型),最大5.0A(高密度型)
    - 最大测试电压:1000 Vrms
    - 绝缘电阻:> 5000 MΩ
    - 接触电阻:标准型7.3 mΩ,高密度型12 mΩ
    - 机械性能:
    - 插拔力:最大4磅
    - 耐用性:500次循环
    - 电线规格:标准型为AWG 20-26,高密度型为AWG 22-28
    - 环境适应性:
    - 工作温度范围:-55°C至+125°C
    - 盐雾试验:48小时
    - 潮湿热试验:10天
    - 认证:符合MIL-DTL-24308标准


    3. 产品特点和优势



    - 高可靠性:采用针和插座接触设计,确保在各种苛刻环境下保持高性能。
    - 高密度:提供多种针数选项(9到104个),适用于需要高密度互连的应用场合。
    - 多样化的接口选项:提供直插、右角、焊接杯等多种终端选项。
    - 适应性强:适用于多种工业和军事应用,如军用、商用航空航天及机载娱乐系统。


    4. 应用案例和使用建议



    典型应用:
    - 军事设备
    - C4I系统
    - 导弹
    - 商业航空航天
    - 机载娱乐系统

    使用建议:
    - 在使用过程中注意接触电阻和电气性能,定期检查连接器状态以确保长期稳定运行。
    - 高湿度和盐雾环境下的应用应特别注意防腐蚀处理。


    5. 兼容性和支持



    Amphenol PCD D-SUB CONNECTORS 支持多种不同的组装方式,包括焊接、压接和直插尾线等。此外,厂商还提供了多种工具和支持服务,以帮助客户顺利完成安装和调试工作。


    6. 常见问题与解决方案



    - 问题一:接触不良或松动
    - 解决方案:检查插头和插座是否正确插入,并确保紧固螺母已经完全拧紧。
    - 问题二:接触电阻过高
    - 解决方案:确认接触面清洁无污染,必要时更换新的接触材料。
    - 问题三:耐久性不足
    - 解决方案:参考厂商提供的技术文档,选择合适的接触材料和连接方式,避免过度弯曲或频繁插拔。


    7. 总结和推荐



    综上所述,Amphenol PCD D-SUB CONNECTORS 在工业和军事应用领域表现出色,具备高度可靠性和多功能性。其广泛的适用性和高耐用性使其成为多个领域的理想选择。如果您正在寻找一款能够在苛刻环境中工作的高性能连接器,我们强烈推荐您选择 Amphenol PCD D-SUB CONNECTORS。访问 Amphenol PCD 官网 获取更多详细信息和技术支持。

M24308/2-1F参数

参数
触头镀层
触头材料 Copper Alloy
触头端接 -
触头镀层厚度 -
类型 Female Sockets,Receptacle
线规 28,26,24,22,20
触头类型 Signal
长*宽*高 31.19mm(长度)*16.6mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装,托盘

M24308/2-1F厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

M24308/2-1F数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub/D形连接器 - 触头 AMPHENOL M24308/2-1F M24308/2-1F数据手册

M24308/2-1F封装设计

查看详情并下载
Symbol
Footprint
3D Model
