2SC3357概述

    # 高频低噪声放大器2SC3357技术手册

    产品简介


    2SC3357是一款高性能的NPN晶体管,主要用于射频(RF)收发、放大电路以及超高频微波、甚高频(VHF)、特高频(UHF)和CATV等产品的高频宽带低噪声放大器。它采用双极硅外延工艺制造,具有高功率增益和低噪声特性,特别适用于需要高可靠性和良好频率响应的应用场合。

    技术参数


    工作环境参数
    - 环境温度 (Tamb=25℃):
    - 集电极-基极击穿电压 (BVCBO): 25V
    - 集电极-发射极击穿电压 (BVCEO): 15V
    - 发射极-基极击穿电压 (BVEBO): 3V
    - 集电极截止电流 (ICBO): 1.0 μA
    - 发射极截止电流 (IEBO): 1.0 μA
    - 集电极截止电流:
    - 集电极电流 (IC): 150mA
    - 耗散功率 (PT): 2000mW
    - 最高结温 (TJ): 150℃
    - 储存温度 (Tstg): -65~+150℃
    性能参数
    - 直流电流放大系数 (hFE):
    - Tamb=25℃: 50~250
    - 特征频率 (fT):
    - Tamb=25℃: 7.5GHz
    - 噪声系数 (NF):
    - VCE=10V, IC=7mA, f=1.0GHz: 1.1dB
    - VCE=10V, IC=40mA, f=1.0GHz: 1.8~3.0dB
    - 反馈电容 (Cre):
    - IC=ic=0, VCB=10V, f=1MHz: 0.65~1.0pF
    - 插入功率增益 (∣S21 ∣):
    - IC=20mA, VCE=10V, f=1GHz: 12.5~13.5dB
    其他参数
    - 型号: 2SC3357

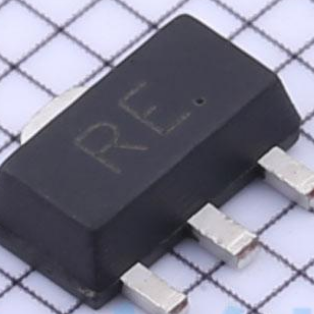

    - 封装形式: SOT89
    - 外形尺寸:
    - 4.6±0.1 mm (长度)
    - 1.5±0.1 mm (宽度)
    - 1.0±0.1 mm (厚度)

    产品特点和优势


    1. 高功率增益: 2SC3357的高功率增益特性使其非常适合用于高频宽带放大器中。
    2. 低噪声: 其低噪声特性使它在射频和微波应用中表现出色。
    3. 宽工作温度范围: 宽泛的工作温度范围(-65~+150℃)使得该器件能够在恶劣环境下稳定工作。
    4. 高频响应: 特征频率高达7.5GHz,能够满足高频应用的需求。
    5. 可靠性高: 采用双极硅外延工艺制造,保证了其长时间工作的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    2SC3357广泛应用于射频通信设备中,例如无线基站、雷达系统和卫星通信等。其高频宽带低噪声特性使其在这些应用中表现出色。
    使用建议
    - 环境温度管理: 在高温环境下使用时,应注意散热,以确保器件正常工作。
    - 合理选择偏置点: 根据具体应用需求,合理设置偏置电流,确保晶体管工作在最佳状态。
    - 噪声匹配: 在设计放大电路时,应考虑输入输出端的阻抗匹配,以最大限度降低噪声干扰。

    兼容性和支持


    - 兼容性: 2SC3357采用SOT89封装,易于与现有系统集成。它与同类产品相比具有良好的兼容性。
    - 支持: 生产商提供详细的技术文档和及时的技术支持,帮助用户解决问题并优化应用设计。

    常见问题与解决方案


    常见问题
    1. 噪声过大
    - 解决办法: 检查电路设计,确认输入输出阻抗匹配良好,同时适当调整偏置点。
    2. 工作不稳定
    - 解决办法: 确保供电电压和电流稳定,并进行适当的散热处理。
    3. 频繁损坏
    - 解决办法: 检查电路设计是否存在问题,确保器件在额定参数范围内工作。

    总结和推荐


    综上所述,2SC3357是一款出色的NPN晶体管,具有高功率增益、低噪声、宽工作温度范围和高可靠性等特点。它非常适合应用于高频宽带低噪声放大器以及其他需要高稳定性和良好频率响应的应用场合。强烈推荐使用该器件。
    通过以上的详细分析,我们可以看出2SC3357是一个非常值得信赖的选择,其出色的性能和广泛的应用前景使其在市场上具有很强的竞争力。

2SC3357参数

参数
集电极电流 -
VCEO-集电极-发射极最大电压 -
VCBO-最大集电极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 -
配置 -
最大功率耗散 -
VEBO-最大发射极基极电压 -
集电极截止电流 -
晶体管类型 -
