MPSH10

产品分类: 三极管(BJT)
产品描述: NPN 25V 通孔安装
供应商型号: CSCS-MPSH10
供应商: 海外现货
标准整包数: 1
FAIRCHILD SEMICONDUCTOR 三极管(BJT) MPSH10

MPSH10概述

    # MPSH10 NPN Silicon VHF/UHF Transistor 技术手册解读

    产品简介


    MPSH10 是一款由 onsemi(安森美半导体)推出的 NPN 硅材料制成的 VHF/UHF 频段晶体管,广泛应用于高频放大、开关电路以及射频信号处理等领域。这款晶体管具有高增益、低噪声特性和优异的频率响应能力,是高可靠性设计的理想选择。它适用于消费类电子产品、通信设备及工业控制设备等多样化场景。

    技术参数


    以下为 MPSH10 的关键技术和电气特性参数:
    | 参数名称 | 最小值 | 最大值 | 单位 |
    ||
    | 集电极-发射极击穿电压 (VCEO) | 25 Vdc |
    | 集电极-基极击穿电压 (VCBO) | 30 Vdc |
    | 发射极-基极击穿电压 (VEBO) | 3.0 Vdc |
    | 总功耗 (TA = 25°C) | 350 W |
    | 热阻抗 (Junction-to-Ambient) | 200-357 | °C/W |
    | 工作温度范围 | -55 | +150 | °C |
    此外,其典型性能参数如下:
    - DC电流增益 (hFE): 60-无上限
    - 集电极-发射极饱和电压 (VCE(sat)): 0.5 Vdc
    - 小信号增益带宽积 (fT): 650 MHz
    - 集电极-基极电容 (Ccb): 0.7 pF

    产品特点和优势


    1. 高增益特性:DC电流增益高达60以上,适合高频应用需求。
    2. 卓越的频率响应:小信号增益带宽积达到650MHz,确保信号不失真。
    3. 低功耗与可靠性:热阻抗较低(Junction-to-Ambient为200-357°C/W),可适应恶劣工作环境。
    4. 环保封装:提供无铅(Pb-Free)封装选择,符合现代环保要求。

    应用案例和使用建议


    应用案例
    - 消费类电子设备:用于电视机、收音机等高频调谐模块。
    - 通信设备:适合作为功率放大器或开关控制单元的核心元件。
    - 工业自动化:应用于工业控制电路中作为逻辑开关或信号调理部件。
    使用建议
    1. 确保设计中留有足够的散热措施以防止因高温导致的性能下降。
    2. 针对高频应用,应尽量缩短引脚走线长度并避免过多的寄生电感。
    3. 在低电压条件下测试,以验证其在实际运行中的表现。

    兼容性和支持


    MPSH10 可与多种标准电子元件兼容,其支持 Pb-Free 包装,符合行业环保趋势。同时,onsemi 提供详尽的技术文档和完善的客户支持服务,帮助用户解决实际应用中的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备过热 | 改善散热设计,增加风扇或散热片 |
    | 高频信号失真 | 检查PCB布局,减少寄生电感和电容 |
    | 无法启动工作 | 检查输入电压是否正常 |

    总结和推荐


    MPSH10 是一款高性能、高可靠性的 NPN 硅晶体管,特别适合高频及精密应用场合。其优异的频率响应、低功耗设计以及环保封装使其在市场上极具竞争力。对于需要稳定、高效工作的电子系统,强烈推荐选用 MPSH10。然而,在使用时需注意环境温度限制和电路设计细节,确保发挥最佳性能。
    如果您正在寻找一款多功能且经济高效的晶体管解决方案,MPSH10 是一个非常值得考虑的选择!

MPSH10参数

参数
集电极电流 -
配置 -
集电极截止电流 -
最大集电极发射极饱和电压 -
VCEO-集电极-发射极最大电压 25V
晶体管类型 NPN
不同 Ib,Ic 时的 Vce 最大饱和值 -
VEBO-最大发射极基极电压 -
最大功率耗散 -
VCBO-最大集电极基极电压 -
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

MPSH10厂商介绍

Fairchild Semiconductor(费尔柴尔德半导体)是一家历史悠久的美国半导体公司,成立于1957年,总部位于加利福尼亚州。该公司专注于设计、制造和销售各种模拟、混合信号和功率管理集成电路(ICs)。Fairchild的产品广泛应用于工业、汽车、计算机、通信和消费电子等领域。

主营产品分类包括:
1. 电源管理:提供电源转换、电源分配和电源保护解决方案。
2. 信号管理:包括放大器、接口、数据转换器等,用于信号处理和传输。
3. 移动和无线:为移动设备提供电源管理和信号处理解决方案。
4. 工业:提供工业控制系统和自动化所需的半导体产品。
5. 汽车:为汽车电子系统提供高性能的半导体解决方案。

Fairchild Semiconductor的优势在于:
1. 技术创新:拥有强大的研发能力,不断推出创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。

MPSH10数据手册

厂牌 PDF简要描述 下载
FAIRCHILD SEMICONDUCTOR 三极管(BJT) FAIRCHILD SEMICONDUCTOR MPSH10 MPSH10数据手册

MPSH10封装设计

查看详情并下载
Symbol
Footprint

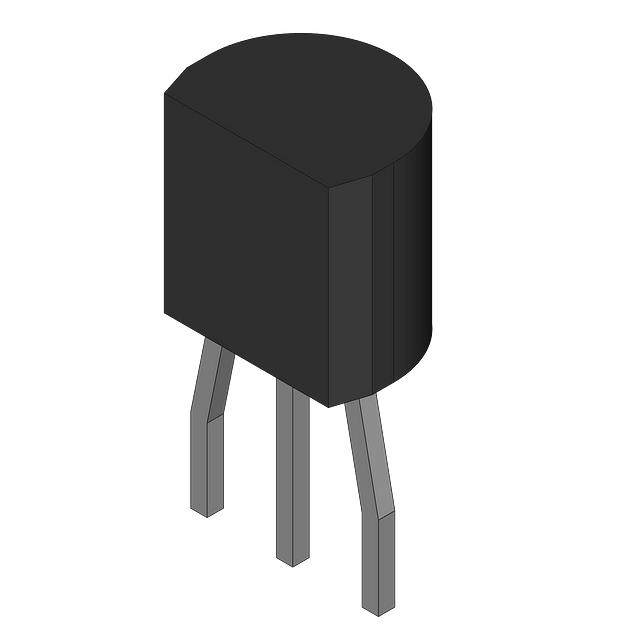

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5001+ $ 0.0648 ¥ 0.5476
库存: 14522
起订量: 7716 增量: 1
交货地:
最小起订量为:5001
合计: ¥ 2738.54
直接购买
加入购物车
