KST4401MTF

产品分类: 三极管(BJT)
产品描述: NPN 100nA 40V 600mA SOT-23-3 贴片安装
供应商型号: SEU-KST4401MTF
供应商: 海外现货
标准整包数: 1
FAIRCHILD SEMICONDUCTOR 三极管(BJT) KST4401MTF

KST4401MTF概述

    KST4401 NPN Epitaxial Silicon Transistor 技术手册

    1. 产品简介


    KST4401 是一款由 ON Semiconductor(原 Fairchild Semiconductor)生产的 NPN 外延硅晶体管。它被广泛应用于开关电路、放大器和其他需要快速响应的应用中。KST4401 主要用于工业自动化、通信系统和电源管理等领域。

    2. 技术参数


    KST4401 的主要技术参数如下:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCBO(集电极-基极电压) 60 | V |
    | VCEO(集电极-发射极电压) 40 | V |
    | VEBO(发射极-基极电压) 6 | V |
    | IC(集电极电流) 600 | mA |
    | PC(集电极耗散功率) 350 | mW |
    | TSTG(存储温度范围) 150 | °C |
    | hFE(直流电流增益) | 20 300
    | VCE(饱和电压) | 0.4 0.95 | V |
    | VBE(饱和电压) | 0.75 1.2 | V |
    | fT(电流增益带宽积) | 250 MHz |

    3. 产品特点和优势


    - 高可靠性和稳定性:KST4401 在 25°C 下的绝对最大额定值经过严格测试,确保长期稳定运行。
    - 快速响应:其快速开关特性使其适用于高频应用。
    - 低饱和电压:较低的 VCE 和 VBE 饱和电压有助于降低功耗并提高效率。
    - 高电流增益带宽积:高达 250 MHz 的 fT 使其适用于多种高频电路设计。

    4. 应用案例和使用建议


    - 应用案例:KST4401 常用于开关电源、逆变器、驱动电路和信号放大器等应用。
    - 使用建议:在使用时,建议根据具体应用调整输入电压和电流,以确保最佳性能。同时,注意散热设计,避免过热导致器件损坏。

    5. 兼容性和支持


    - 兼容性:KST4401 采用 SOT-23 封装,与市场上常见的 PCB 设计兼容良好。
    - 支持:ON Semiconductor 提供全面的技术支持和售后服务,可通过其官网获取详细资料和支持服务。

    6. 常见问题与解决方案


    - 问题1:如何正确安装 KST4401?
    - 解决方案:确保正确的引脚顺序(基极、发射极、集电极),并遵循适当的焊接工艺,避免热应力。

    - 问题2:如何选择合适的散热片?
    - 解决方案:根据计算得出的功耗选择散热片,确保散热片的热阻足够低,以防止过热。

    7. 总结和推荐


    KST4401 NPN 外延硅晶体管是一款高性能、高可靠性的器件,适用于多种高频和高速应用。其卓越的电气特性和出色的温度稳定性使其成为各种工业和消费电子应用的理想选择。强烈推荐给需要高性能晶体管的工程师和设计师。

KST4401MTF参数

参数
VCBO-最大集电极基极电压 -
配置 -
最大功率耗散 -
VCEO-集电极-发射极最大电压 40V
VEBO-最大发射极基极电压 -
晶体管类型 NPN
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 100nA
最大集电极发射极饱和电压 750mV@ 50mA,500mA
集电极电流 600mA
通用封装 SOT-23-3
安装方式 贴片安装
零件状态 在售
包装方式 散装

KST4401MTF厂商介绍

Fairchild Semiconductor(费尔柴尔德半导体)是一家历史悠久的美国半导体公司,成立于1957年,总部位于加利福尼亚州。该公司专注于设计、制造和销售各种模拟、混合信号和功率管理集成电路(ICs)。Fairchild的产品广泛应用于工业、汽车、计算机、通信和消费电子等领域。

主营产品分类包括:
1. 电源管理:提供电源转换、电源分配和电源保护解决方案。
2. 信号管理:包括放大器、接口、数据转换器等,用于信号处理和传输。
3. 移动和无线:为移动设备提供电源管理和信号处理解决方案。
4. 工业:提供工业控制系统和自动化所需的半导体产品。
5. 汽车:为汽车电子系统提供高性能的半导体解决方案。

Fairchild Semiconductor的优势在于:
1. 技术创新:拥有强大的研发能力,不断推出创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。

KST4401MTF数据手册

厂牌 PDF简要描述 下载
FAIRCHILD SEMICONDUCTOR 三极管(BJT) FAIRCHILD SEMICONDUCTOR KST4401MTF KST4401MTF数据手册

KST4401MTF封装设计

查看详情并下载
Symbol
Footprint

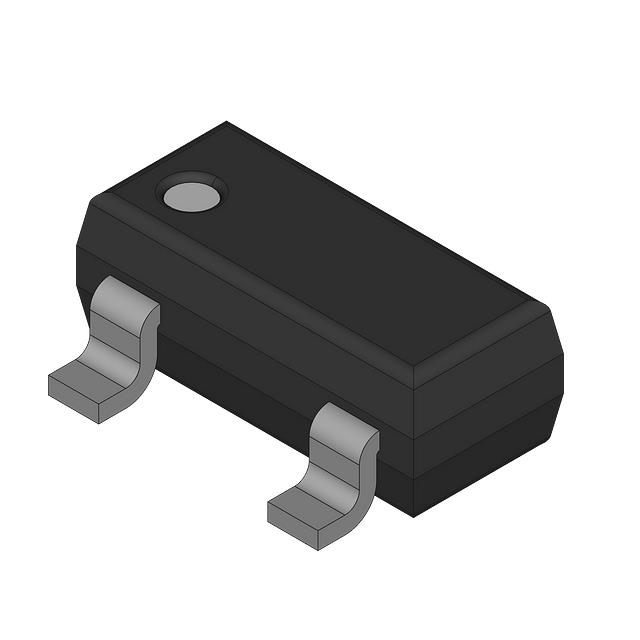

3D Model
