首页  >  产品百科  >  KST3904MTF

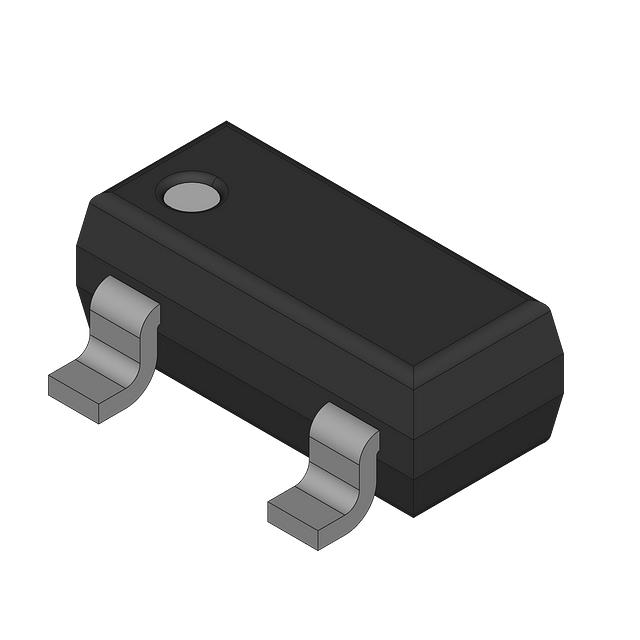

KST3904MTF

产品分类: 三极管(BJT)
产品描述: NPN 40V 200mA SOT-23-3 贴片安装
供应商型号: SEU-KST3904MTF
供应商: 海外现货
标准整包数: 1
FAIRCHILD SEMICONDUCTOR 三极管(BJT) KST3904MTF

KST3904MTF概述

    KST3904 NPN Epitaxial Silicon Transistor 技术手册

    产品简介


    KST3904 是一种通用型 NPN 三极管,属于晶圆工艺制造的硅材料。这种晶体管主要用于一般性应用场合,可以广泛应用于电子电路设计、电源管理、信号放大以及其他多种电子系统中。

    技术参数


    以下是从技术手册中提取的主要技术规格和性能参数:
    - 最大额定值:
    - 集电极-基极电压(VCBO): 60V
    - 集电极-发射极电压(VCEO): 40V
    - 发射极-基极电压(VEBO): 6V
    - 集电极电流(IC): 200mA
    - 集电极功率耗散(PC): 350mW
    - 存储温度范围(TSTG): -55°C 至 150°C
    - 电气特性:
    - 集电极-基极击穿电压(BVCBO): 60V(IC=10μA,IE=0)
    - 集电极-发射极击穿电压(BVCEO): 40V(IC=1mA,IB=0)
    - 基极-发射极击穿电压(BVEBO): 6V(IE=10μA,IC=0)
    - 输出电容(Cob): 4pF(VCB=5V,IE=0,f=1MHz)
    - 电流增益带宽积(fT): 300MHz(VCE=20V,IC=10mA,f=100MHz)

    产品特点和优势


    KST3904 的独特之处在于其高电流增益、低饱和电压以及宽温度工作范围。这些特点使其适用于各种复杂的应用环境。此外,该晶体管具有高可靠性,可以在高温、低温和其他恶劣环境中保持稳定的性能表现。

    应用案例和使用建议


    KST3904 可用于以下应用场景:
    - 通用放大器: 由于其良好的直流增益和宽频率响应,KST3904 非常适合用于小信号放大器的设计。
    - 开关电路: 由于其低饱和电压,KST3904 可以用于高速开关电路中,提高系统的整体效率。
    - 电源管理: 在一些简单的电源管理电路中,KST3904 可以作为开关晶体管,实现高效的能量转换。
    使用建议:
    - 确保电路设计符合晶体管的最大额定值,特别是集电极电流和功率耗散,以避免过热和损坏。
    - 在需要高频工作的场合下,应特别注意晶体管的频率响应特性,选择合适的输入信号频率。

    兼容性和支持


    KST3904 具有一定的兼容性,可以与其他同类电子元器件配合使用。对于详细的系统集成和技术支持,用户可以访问 ON Semiconductor 官方网站并获取最新信息。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题: 无法达到预期的电流增益。
    - 解决方案: 检查电路设计,确保所有参数都在规定的范围内。
    - 问题: 设备在高温环境下运行时表现不佳。
    - 解决方案: 确认设备工作温度符合规格书的要求,并采取适当的散热措施。

    总结和推荐


    总体而言,KST3904 NPN 三极管是一款非常可靠的产品,具备广泛的适用性。其高性能、稳定的工作条件和广泛的温度范围使得它成为许多应用场景的理想选择。如果您需要一个多功能且高效的晶体管,KST3904 将是一个值得考虑的选择。

KST3904MTF参数

参数
晶体管类型 NPN
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCEO-集电极-发射极最大电压 40V
VCBO-最大集电极基极电压 -
最大集电极发射极饱和电压 300mV@ 5mA,50mA
最大功率耗散 -
集电极截止电流 -
集电极电流 200mA
配置 -
VEBO-最大发射极基极电压 -
通用封装 SOT-23-3
安装方式 贴片安装
零件状态 在售
包装方式 散装

KST3904MTF厂商介绍

Fairchild Semiconductor(费尔柴尔德半导体)是一家历史悠久的美国半导体公司,成立于1957年,总部位于加利福尼亚州。该公司专注于设计、制造和销售各种模拟、混合信号和功率管理集成电路(ICs)。Fairchild的产品广泛应用于工业、汽车、计算机、通信和消费电子等领域。

主营产品分类包括:
1. 电源管理:提供电源转换、电源分配和电源保护解决方案。
2. 信号管理:包括放大器、接口、数据转换器等,用于信号处理和传输。
3. 移动和无线:为移动设备提供电源管理和信号处理解决方案。
4. 工业:提供工业控制系统和自动化所需的半导体产品。
5. 汽车:为汽车电子系统提供高性能的半导体解决方案。

Fairchild Semiconductor的优势在于:
1. 技术创新:拥有强大的研发能力,不断推出创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。

KST3904MTF数据手册

厂牌 PDF简要描述 下载
FAIRCHILD SEMICONDUCTOR 三极管(BJT) FAIRCHILD SEMICONDUCTOR KST3904MTF KST3904MTF数据手册

KST3904MTF封装设计

查看详情并下载
Symbol
Footprint
3D Model
