HHBC20-1R7A0054V

产品分类: 共模滤波器
厂牌: KEMET
产品描述: KEMET 共模电感 HHBC系列, 54 μH, 12 A
供应商型号: 2945374
供应商: 海外现货
标准整包数: 1

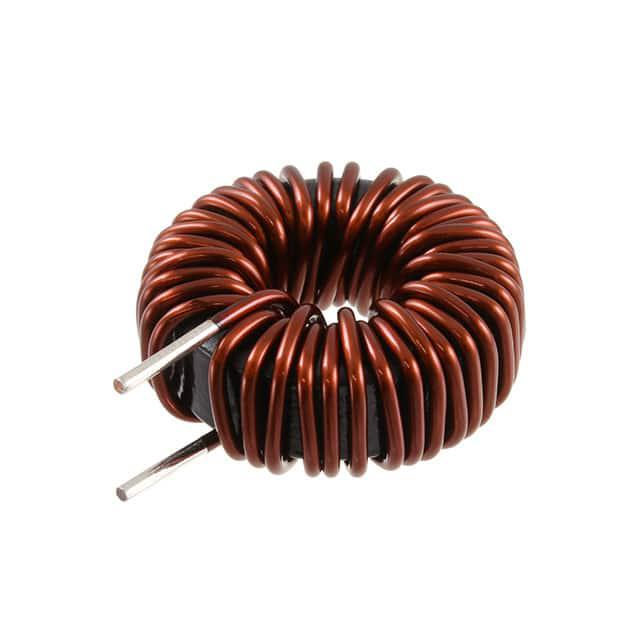

KEMET 共模滤波器 HHBC20-1R7A0054V

HHBC20-1R7A0054V概述

    # KEMET HHBC系列差模电感:卓越性能与广泛应用

    产品简介


    KEMET HHBC系列电感是正常模式扼流圈,专为多种应用场景设计,具有宽泛的特性和优越的性能。这些电感采用Fe-Si(铁硅)磁芯材料,适用于DC/DC转换器、相位补偿以及正常模式噪声抑制等多个领域。

    技术参数


    基本规格
    - 额定电流范围:2A 至 30A
    - 额定电感范围:24µH 至 311µH(在0A下精度±20%)
    - 测量条件:100kHz,1mA
    - 线材类型:UEW 和 PEW
    - 工作温度范围:−40°C 至 +125°C(包括自温升)
    尺寸规格
    | 系列 | 尺寸 (mm) |

    | HHBC8S | 16.0 x 8.8 x 16.0 x 7.0 |
    | HHBC10 | 21.5 x 11.7 x 21.5 x 8.0 |
    | HHBC12 | 26.0 x 12.1 x 26.0 x 9.0 |
    | HHBC13 | 30.0 x 14.9 x 30.0 x 11.0 |
    | HHBC14 | 33.5 x 17.1 x 33.5 x 14.0 |
    | HHBC20 | 41.2 x 19.5 x 41.2 x 14.0 |
    | HHBC24N | 50.5 x 26.5 x 50.5 x 19.0 |
    | HHBC24W | 57.6 x 30.5 x 57.6 x 24.0 |
    性能参数
    | 零件号 | 额定电流 (A) | 电感 (µH) | 直流电阻 (mΩ) | 最高温度上升 (K) | 最大线径 (mm) | 重量 (g) |

    | HHBC8S-0R6A0024V | 2 | 24 | 22.9 | 41.1 | 0.6 | 4 |
    | HHBC8S-0R6A0043V | 2 | 43 | 41.1 | 54.1 | 0.6 | 4 |
    | HHBC8S-0R6A0067V | 2 | 67 | 62.6 | 67.8 | 0.6 | 4 |
    | HHBC10-0R8A0038V | 3 | 38 | 37.0 | 31.2 | 0.8 | 9 |
    | HHBC10-0R8A0068V | 3 | 68 | 64.5 | 42.3 | 0.8 | 10 |
    | HHBC10-0R8A0107V | 3 | 107 | 98.5 | 53.0 | 0.8 | 11 |
    | HHBC12-1R0A0028V | 5 | 28 | 26.5 | 21.1 | 1.0 | 13 |
    | HHBC12-1R0A0051V | 5 | 51 | 47.2 | 28.0 | 1.0 | 14 |
    | HHBC12-1R0A0080V | 5 | 80 | 69.7 | 35.6 | 1.0 | 16 |
    | HHBC13-1R2A0045V | 6 | 45 | 42.7 | 18.3 | 1.2 | 23 |
    | HHBC13-1R2A0081V | 6 | 81 | 73.2 | 24.7 | 1.2 | 26 |
    | HHBC13-1R2A0127V | 6 | 127 | 112.6 | 31.7 | 1.2 | 30 |
    | HHBC14-1R2A0067V | 8 | 67 | 63.0 | 22.2 | 1.2 | 37 |
    | HHBC14-1R2A0120V | 8 | 120 | 107.6 | 29.9 | 1.2 | 41 |
    | HHBC14-1R2A0187V | 8 | 187 | 159.7 | 37.6 | 1.2 | 45 |
    | HHBC20-1R7A0054V | 12 | 54 | 49.2 | 11.5 | 1.7 | 56 |
    | HHBC20-1R7A0097V | 12 | 97 | 81.9 | 16.0 | 1.7 | 65 |
    | HHBC20-1R7A0152V | 12 | 152 | 117.0 | 20.4 | 1.7 | 72 |
    | HHBC24N-2R0A0219V | 15 | 219 | 173.0 | 19.5 | 2.0 | 149 |
    | HHBC24W-2R1A0311V | 15 | 311 | 247.7 | 20.1 | 2.1 | 248 |
    | HHBC24N-2R3A0104V | 20 | 104 | 85.7 | 10.4 | 2.3 | 143 |
    | HHBC24W-2R4A0174V | 20 | 174 | 140.4 | 11.8 | 2.4 | 245 |
    | HHBC24N-2R1B0039V | 30 | 39 | 33.1 | 6.8 | 2.1 | x 2 并联 147 |
    | HHBC24W-2R1B0065V | 30 | 65 | 53.9 | 6.2 | 2.1 | x 2 并联 241 |

    产品特点和优势


    - Fe-Si尘芯材料:提高耐热性和稳定性
    - 适应广泛的应用场景:如噪声抑制、通用电源应用
    - 核心损耗与直流叠加特性平衡良好
    - 尺寸和规格多样:满足不同设计需求
    - 宽广的工作温度范围:−40°C 至 +125°C

    应用案例和使用建议


    应用案例
    - 开关电源输出端:在高频电力转换中减少电磁干扰
    - DC-DC转换器:确保高效稳定的能量转换
    - 相位补偿:改善电路的稳定性和响应速度
    - Boost转换器:提供所需的电感值,支持更高的输出电压
    使用建议
    - 选择合适的额定电流:根据具体应用的需求选择适当的额定电流,以避免过载。
    - 注意安装环境:在储存和安装时,遵循规定的存储温度和湿度要求,避免高温和腐蚀性环境。

    兼容性和支持


    KEMET HHBC系列电感具有良好的兼容

HHBC20-1R7A0054V参数

参数
线路数量 2
额定电压-AC -
额定电压-DC -
阻抗 -
电感值 54μH@ 100kHz
直流电阻 11.5mΩ
额定电流 12A
长*宽*高 19.5mm(宽度)*19.5mm(高度)
安装方式 垂直安装,底座安装,通孔安装
零件状态 在售
包装方式 散装

HHBC20-1R7A0054V厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。
