首页  >  产品百科  >  CA064X102K2RACAUTO

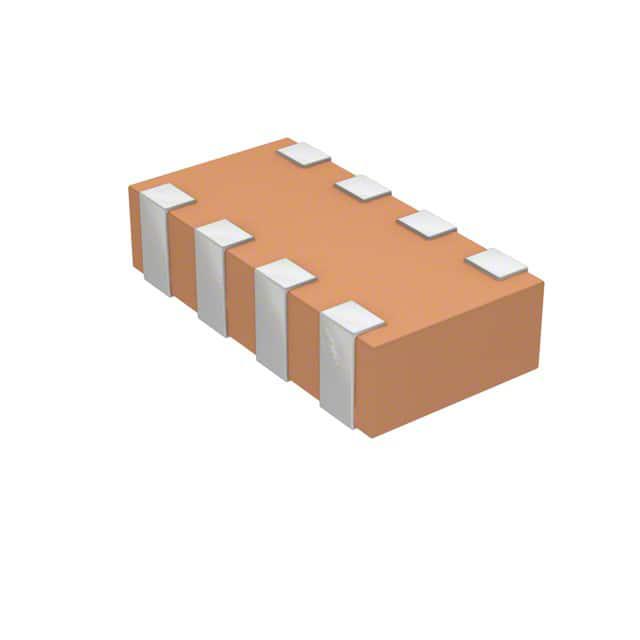

CA064X102K2RACAUTO

产品分类: 网络阵列电容
厂牌: KEMET
产品描述: 1nF ±10% 4 X7R 陶瓷 200V 1206 贴片安装 3.2mm*1.6mm*900μm
供应商型号: 399-12379-2-ND
供应商: Digi-Key
标准整包数: 4000
KEMET 网络阵列电容 CA064X102K2RACAUTO

CA064X102K2RACAUTO概述


    产品简介


    KEMET Ceramic Chip Capacitor Array
    KEMET的陶瓷芯片电容阵列采用X7R介质,是一种先进的无源技术,其中多个电容器元素集成在一个单片结构中。这种阵列技术通过替代放置一个装置而不是两个或四个离散装置,减少了安装成本并提高了吞吐量。电容阵列还可以节省电路板空间,这转化为更高的板密度和每块板上的更多功能。阵列所需的占地面积仅为标准芯片的几分之一,从而降低了库存成本和拾放机位置需求。

    技术参数


    - 工作温度范围:−55°C至+125°C
    - 容差:±5%,±10%,±20%
    - 额定电压:10 VDC,16 VDC,25 VDC,50 VDC,100 VDC,200 VDC
    - 介质:X7R
    - 老化率:最大3.0% / 十年
    - 击穿电压(DWV):250% 额定电压
    - 耗散因数(DF):最大值(见损耗因数限值表)
    - 绝缘电阻(IR):最小值1,000 MΩ-µF或100GΩ(额定电压在25°C下施加120±5秒)

    产品特点和优势


    - 工作温度范围宽:从−55°C到+125°C,适用于广泛的环境条件。
    - 卓越的柔性性能:最高可达5毫米,能够承受高频率的板弯曲和温度循环。
    - 节约空间:减少电路板空间和库存空间,提升板密度和每块板的功能。
    - 可靠性高:铅(Pb)-free,符合RoHS和REACH标准。
    - 多级封装选项:包括7英寸和13英寸卷带,提供商业级和汽车级选择。

    应用案例和使用建议


    应用案例:
    - 电信、计算机、手持设备和汽车应用中均可以受益于这些阵列电容的板面积节约、成本节约和总体体积减小。
    - 灵活终端技术特别适合应用于高板弯曲或温度循环的环境中。
    使用建议:
    - 在焊接过程中推荐使用回流焊技术,并按照KEMET推荐的回流焊曲线进行。
    - 设计中注意电路板布局,确保良好的散热,以避免因极端热应力导致的问题。

    兼容性和支持


    - 本产品具有广泛的兼容性,可与多种表面贴装技术和设备配合使用。
    - KEMET提供了详尽的产品变更通知(PCN)系统和生产件批准过程(PPAP),为汽车级产品提供了额外的支持和服务。

    常见问题与解决方案


    问题1:如何处理容差变化问题?
    解决方案:确认安装环境是否符合要求,并检查焊接质量。如果可能,重新测试并在必要时更换部件。
    问题2:如何优化回流焊工艺?
    解决方案:参考KEMET推荐的回流焊曲线,并确保预热均匀,防止热应力过度。

    总结和推荐


    综合评估:
    - 本产品的主要优点在于其广泛的工作温度范围、高可靠性、节约空间和优秀的柔性性能。特别是在高可靠性要求的应用场景中表现尤为出色。
    - 鉴于其优越的性能和广泛应用前景,我们强烈推荐使用此产品。
    总之,KEMET的X7R电容阵列是现代电子产品设计的理想选择,特别是针对需要高可靠性和高效空间利用的应用场合。

CA064X102K2RACAUTO参数

参数
电容值 1nF
容差 ±10%
电容个数 4
温度系数 X7R
介电材料 陶瓷
额定电压 200V
长*宽*高 3.2mm*1.6mm*900μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CA064X102K2RACAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

CA064X102K2RACAUTO数据手册

厂牌 PDF简要描述 下载
KEMET 网络阵列电容 KEMET CA064X102K2RACAUTO CA064X102K2RACAUTO数据手册

CA064X102K2RACAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
