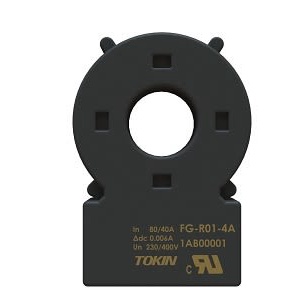

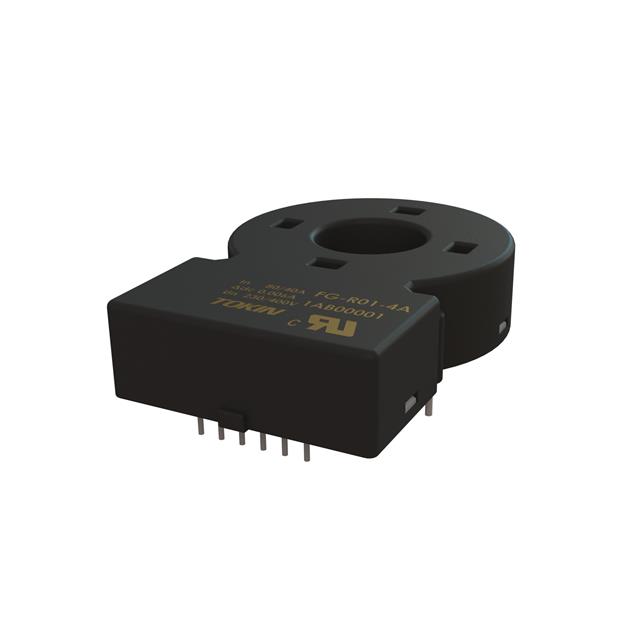

FG-R01-4A

产品分类: 电流传感器
厂牌: KEMET
产品描述: KEMET 电流传感器, FG系列, +/-50mA, 6 → 20 mA输出, 匝数比 4A, 磁门型
供应商型号: N-FG-R01-4A
供应商: 云汉优选
标准整包数: 1
KEMET 电流传感器 FG-R01-4A

FG-R01-4A概述

    FG-R01 系列高灵敏度交流直流泄漏电流传感器技术手册

    1. 产品简介


    FG-R01系列传感器是一款高灵敏度的交流(AC)和直流(DC)泄漏电流传感器,具有独立的开漏报警功能和用于泄漏电流指示的模拟输出。此外,其集成的测试线圈可以通过测试输入执行功能报警测试。UL 2231版本(4GA)包含两个AC报警以符合CCID5和CCID20标准。该系列产品适用于多种场合,尤其是残余电流传感器,广泛应用于电缆控制和保护装置(IC-CPD)或壁挂式充电器。

    2. 技术参数


    - 主要技术规格:
    - 工作电压范围:4.75 – 5.25 V(典型值为5 V)
    - 最大输入电压:供电电压 + 0.3 V
    - 输入电压范围(TEST LOW):0.0 – 0.6 V
    - 输入电压范围(TEST HIGH):2.5 V - 供电电压
    - 数字输出最大下拉电流:10 mA
    - 额定电流:80/40 A(单相/三相)
    - 最大检测电流(DC):6 mA
    - 最大检测电流(AC):20 mA(不同型号有所差异)
    - 电感范围:±50 mA
    - 温度范围:工作温度-40°C至+105°C,存储温度-40°C至+105°C
    - 体积:30.5 x 13.5 x 28.58 mm

    3. 产品特点和优势


    - 开放环路,基于磁通门的电流传感器
    - 表面贴装工艺
    - 数字故障检测输出
    - 符合IEC 62752:2016/A1:2018 和 IEC 62955:20181
    - 符合UL 2231-2 CCID20和CCID5
    - 符合RoHS标准
    - 具有3,000 A瞬态电流承受能力
    - 符合AEC-Q标准

    4. 应用案例和使用建议


    FG-R01系列传感器适用于多个领域,例如在电动汽车充电站的残余电流监测。根据手册中提供的应用场景,使用建议如下:
    - 在安装传感器时确保电线间的间距大于1毫米。
    - 尽量避免强磁场对传感器的影响。
    - 根据实际需求设置延迟时间以保证传感器准确响应。

    5. 兼容性和支持


    - 传感器与MCU(微控制器单元)兼容,通过简单连接即可进行信号读取。
    - 厂商提供详尽的技术支持和售后保障,确保客户能顺利使用产品。

    6. 常见问题与解决方案


    - 问题:传感器频繁报警
    - 解决方法: 检查电源电压是否稳定,确认安装间距及接线正确。
    - 问题:响应时间过长
    - 解决方法: 调整电路设计,确保符合规定的最小和最大响应时间。

    7. 总结和推荐


    FG-R01系列传感器凭借其高灵敏度、广泛的适用性和可靠的性能,在当前市场上具有显著的竞争优势。它不仅符合多项国际安全标准,还提供了便捷的表面贴装工艺和良好的抗干扰性能。因此,推荐在需要精确监测泄漏电流的应用场景中使用该系列产品。
    通过上述分析可见,FG-R01系列传感器不仅在技术规格上达到了高标准,其在实际应用中的表现也十分可靠。无论是对于专业工程师还是普通用户,这款产品都是一次值得信赖的选择。

FG-R01-4A参数

参数
响应时间 250ms (AC),1s (DC)
最大工作供电电压 5.25V
最大供电电流 13mA(Typ)
精度 -
检测电流 50mA
灵敏度 40000
磁类型 双向
输出类型 -
最小工作供电电压 4.75V
线性度 -
安装方式 通孔安装
零件状态 在售
包装方式 盒装
