首页  >  产品百科  >  HLP-02V

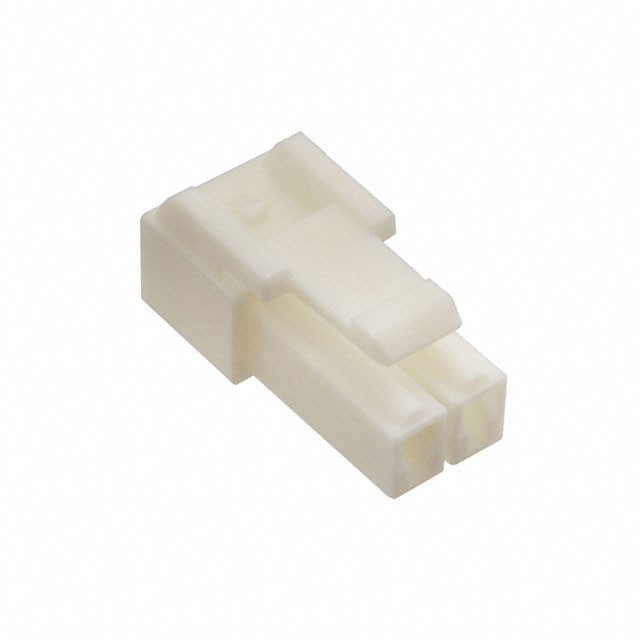

HLP-02V

产品分类: 端子 - 端子壳体
厂牌: JST
产品描述: Conn Housing PL 2 POS 3.96mm Crimp ST Cable Mount Bag
供应商型号: 26M-HLP-02V
供应商: 云汉优选
标准整包数: 1
JST 端子 - 端子壳体 HLP-02V

HLP-02V概述

    HL CONNECTOR技术手册解析

    产品简介


    HL CONNECTOR 是一种低插入力连接器,适用于多种电路连接需求。它的主要功能是实现电线与电线之间的可靠连接,支持断开式压接工艺,特别适合于电力传输和信号传输领域。该连接器具备低插入力接触设计、锁定结构及防松措施,确保了在高振动和极端环境下的稳定性。

    技术参数


    HL CONNECTOR 的主要技术参数如下:
    - 电流额定值:最大7A(AC, DC)
    - 电压额定值:最大300V(AC, DC)
    - 温度范围:-25°C 到 +90°C(包括电气电流产生的温升)
    - 接触电阻:初始值≤7mΩ;环境测试后≤10mΩ
    - 绝缘电阻:≥1,000MΩ
    - 耐电压:1,500V AC/分钟
    - 适用导线:AWG #22至#18(0.3至0.75mm²)
    - 适用面板厚度:0.7至2.0mm
    - RoHS合规

    产品特点和优势


    1. 低插入力设计:减少了安装时的劳动强度和潜在的接触损坏风险。
    2. 多层锁定机制:通过内壳锁、二次保持器和前面板锁设计,增强了连接器在高振动环境下的可靠性。
    3. 适应性强:可支持多种电路配置(2、3、4、8、12)和不同导线尺寸(AWG #18至#22),适用范围广泛。
    4. 材料优质:外壳采用PA 66 UL94V-0材料,具有优异的机械强度和阻燃性。

    应用案例和使用建议


    HL CONNECTOR 广泛应用于工业自动化、航空航天、电信设备等领域。具体应用实例包括工业控制设备、机器人手臂、通信设备等。
    - 使用建议:在安装过程中,务必按照图纸所示尺寸精确打孔,并去除毛刺,以保证良好的密封性。当需要在面板上打两个或更多孔时,需考虑面板的整体强度。
    - 优化方案:对于需要高频使用的场景,可以额外加强安装点的固定措施,确保长期使用的可靠性。

    兼容性和支持


    HL CONNECTOR 支持多种电路配置和导线尺寸,可以灵活应用于不同的设备和系统。制造商提供详细的安装指南和技术支持,以帮助用户正确使用和维护连接器。

    常见问题与解决方案


    1. 如何选择合适的电路数和导线尺寸?
    - 参考产品规格表,根据所需的电流负载和电压要求选择合适的产品型号。

    2. 安装过程中如何防止损坏?
    - 在安装前仔细阅读并遵循安装指南,确保正确的安装步骤和工具使用。
    3. 耐电压测试如何进行?
    - 使用专用测试设备,在1,500V AC条件下测试1分钟,确保无击穿现象。

    总结和推荐


    HL CONNECTOR 具有优异的性能和广泛的适用性,是一款值得推荐的高品质连接器。其低插入力设计、多层次锁定机制和广泛的电路配置选项,使其成为工业应用中的理想选择。建议用户在选购和使用时仔细参考技术手册,以充分利用其性能优势。

HLP-02V参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

HLP-02V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

HLP-02V数据手册

厂牌 PDF简要描述 下载
JST 端子 - 端子壳体 JST HLP-02V HLP-02V数据手册

HLP-02V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4821
10+ ¥ 0.3945
100+ ¥ 0.3338
500+ ¥ 0.3099
1000+ ¥ 0.295
5000+ ¥ 0.2855
库存: 9000
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0.48
