首页  >  产品百科  >  SHR-10V-S-B

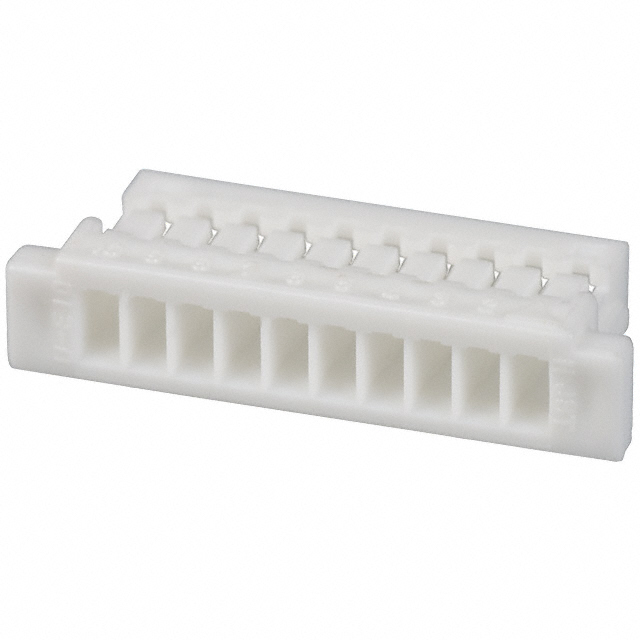

SHR-10V-S-B

产品分类: 端子 - 端子壳体
厂牌: JST
产品描述: JST 压接端子外壳, SH系列, 插座, 10路, 白色, 32 → 28 awg线规格, 聚碳酸酯 (PBT)
供应商型号: 26M-SHR-10V-S-B
供应商: 云汉优选
标准整包数: 1
JST 端子 - 端子壳体 SHR-10V-S-B

SHR-10V-S-B概述

    SH CONNECTOR 技术手册解析

    1. 产品简介


    SH CONNECTOR 是一款采用 1.0mm 紧凑型间距设计的可拆卸式压接连接器,广泛应用于需要高密度布线且空间受限的场合。作为世界上首款实现该间距的压接连接器,其独特的紧凑设计使其成为众多工业、消费电子及通信领域的重要组件。此外,它能够与绝缘位移连接器(SR 系列)互换,进一步扩大了其适用范围。

    2. 技术参数


    以下是 SH CONNECTOR 的核心技术参数:
    - 间距:1.0mm
    - 额定电流:1.0A AC/DC(适用于 AWG #28 导线)
    - 额定电压:50V AC/DC
    - 工作温度范围:-25°C 至 +85°C
    - 接触电阻:初始值 ≤ 20mΩ;环境测试后 ≤ 40mΩ
    - 绝缘电阻:≥ 100MΩ
    - 耐压值:500V AC/分钟
    - 适用导线规格:AWG #32 至 #28
    - 导线绝缘外径:0.4mm 至 0.8mm
    - 材料:接触部分为磷青铜,表面经过锡镀处理并经回流焊接处理;外壳为 PA 材料,UL94V-0 阻燃等级;焊脚部分为黄铜,表面同样进行锡镀并经回流焊接处理。

    3. 产品特点和优势


    SH CONNECTOR 具备以下显著特点:
    - 紧凑设计:1.0mm 的超小间距使得其在高密度布线应用中表现优异。
    - 低轮廓:设计简约而轻便,适合狭窄的空间布置需求。
    - 兼容性:可以与绝缘位移连接器 SR 系列无缝互换,提升整体系统兼容性。
    - 环境适应性强:可在 -25°C 至 +85°C 的宽温范围内稳定工作,满足严苛的工作条件要求。
    - 环保认证:符合 RoHS 规范,满足全球绿色电子标准。

    4. 应用案例和使用建议


    SH CONNECTOR 广泛应用于多个领域,例如通信设备、工业自动化、智能家居等。以下是一些典型的应用场景:
    - 通信设备:用于 PCB 和 FPC 的高密度连接,确保信号传输稳定。
    - 工业控制:适用于机器人的 I/O 接口及传感器连接。
    - 家用电器:例如电视、洗衣机等内置电路板间的连接。
    使用建议:
    1. 在安装过程中需严格按照图纸中的公差要求执行,确保连接器的稳定性和一致性。
    2. 建议选用合适的压接工具以避免损坏连接器端子。
    3. 对于长期运行的设备,定期检查连接点是否有腐蚀或老化现象。

    5. 兼容性和支持


    SH CONNECTOR 提供多种型号选择,支持顶部和侧面两种进入方式,方便用户根据具体应用需求灵活配置。同时,厂商提供全面的技术支持,包括详细的安装指导和售后服务。对于金镀层版本的产品或特殊规格的电线,用户可通过联系 JST 获取进一步支持。

    6. 常见问题与解决方案


    以下是几个常见的用户疑问及其解答:
    - 问:如何判断导线是否正确安装?
    答:安装完成后,可以通过肉眼观察导线是否完全插入连接器内,同时使用万用表测量接触电阻来验证连接质量。
    - 问:连接器接触不良怎么办?
    答:检查压接过程是否存在过紧或过松的情况,必要时重新压接。确保压接工具的设定符合规范。
    - 问:长时间使用后发现接触电阻增大怎么办?
    答:检查连接点是否有污垢或氧化现象,使用酒精棉清洁后再重新压接即可恢复性能。

    7. 总结和推荐


    SH CONNECTOR 是一款极具创新性的连接器,凭借其紧凑的设计、高可靠性及良好的兼容性,成为行业内不可或缺的核心元件之一。其适用于多种复杂的应用环境,特别是对空间和性能要求较高的场景下尤为适用。因此,我们强烈推荐 SH CONNECTOR 作为高精度连接解决方案的首选产品。
    如果您正在寻找一款能够兼顾紧凑性、稳定性及环保特性的连接器,SH CONNECTOR 将是一个理想的选择!

SHR-10V-S-B参数

参数
长*宽*高 13mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

SHR-10V-S-B厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

SHR-10V-S-B数据手册

厂牌 PDF简要描述 下载
JST 端子 - 端子壳体 JST SHR-10V-S-B SHR-10V-S-B数据手册

SHR-10V-S-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6403
10+ ¥ 0.4871
100+ ¥ 0.3528
500+ ¥ 0.3208
2000+ ¥ 0.2968
4000+ ¥ 0.2802
库存: 33009
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 0.64
