YLP-12V

产品分类: 端子 - 端子壳体
厂牌: JST
产品描述: JST 连接器外壳, 12路, 3行
供应商型号: 18M-YLP-12V
供应商: 云汉优选
标准整包数: 1

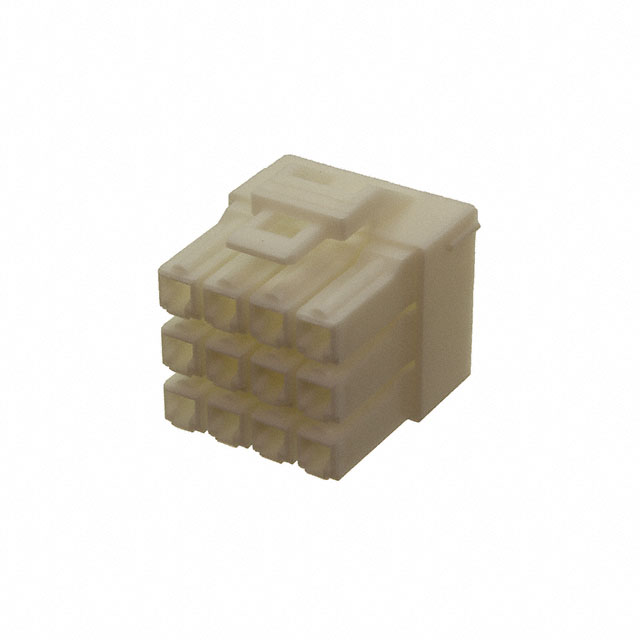

JST 端子 - 端子壳体 YLP-12V

YLP-12V概述

    YL CONNECTOR 技术手册概述
    YL CONNECTOR 是一款适用于各种电子设备和系统的高品质线对线连接器,广泛应用于工业自动化、通信设备和消费电子产品等领域。本文将详细介绍该产品的技术参数、特点、应用案例及支持服务,并提供常见问题解决方案,帮助用户更好地理解和使用该产品。

    1. 产品简介


    产品类型:YL CONNECTOR 是一种线对线连接器,具有单排、双排和多排等多种型号,适用于不同电路需求。
    主要功能:
    - 实现电气信号和电源的安全传输。
    - 高度可靠的机械连接,确保长期稳定运行。
    - 提供多重保护机制,如内锁结构和防松设计。
    应用领域:
    - 工业自动化控制
    - 通信系统设备
    - 消费电子产品
    - 医疗设备
    - 家用电器

    2. 技术参数


    | 参数 | 规格 |

    | 电流等级 | 10A AC, DC最大 (7A 当安装卡扣时) |
    | 电压等级 | 300V AC, DC最大 |
    | 温度范围 | -25°C 至 +90°C |
    | 接触电阻 | 初始值/7mΩ最大;环境测试后/10mΩ最大 |
    | 绝缘电阻 | 1,000MΩ最小 |
    | 耐压 | 1,500VAC/分钟 |
    | 适用电线 | AWG #26 至 #16 (0.13至1.25mm²) |
    | 适用面板厚度 | 0.7至2.0毫米 |
    注意事项:
    - 不可使用AWG #16导线的二次卡扣。
    - 导线绝缘外径超过2.7毫米的产品无法使用。

    3. 产品特点和优势


    - 高可靠性:采用UL94V-0标准材料制造,确保高温环境下仍能保持良好性能。
    - 多功能性:多种型号满足不同的电路需求,适合各类应用场景。
    - 简便安装:通过简单快捷的压接方式,降低安装成本和复杂度。
    - 坚固耐用:提供二次卡扣和内锁设计,增强机械强度和电气稳定性。
    - 环保合规:符合RoHS标准,确保产品绿色环保。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,YL CONNECTOR 可用于连接传感器、电机和控制器,确保可靠的数据传输和信号传递。
    - 在通信设备中,可用于连接电源模块和信号模块,实现高效的能量和数据交换。
    使用建议:
    - 在进行连接前,务必确认电线尺寸与连接器匹配,并按照规范要求去除毛刺。
    - 使用适当的工具进行压接操作,以确保接触良好且牢固。
    - 在多次插拔后,检查接触点是否出现磨损或损坏,必要时及时更换。

    5. 兼容性和支持


    YL CONNECTOR 与多种电子设备兼容,但建议与同一制造商的其他配件配合使用,以获得最佳效果。JST公司提供全面的技术支持和售后服务,用户可通过官方网站或客服热线咨询更多详细信息。

    6. 常见问题与解决方案


    问题1:连接器在使用过程中发生松动。
    解决方案:检查是否有二次卡扣,并按照要求正确安装。若没有卡扣,可考虑升级至支持卡扣的型号。
    问题2:压接过程中接触不良。
    解决方案:检查压接工具是否合适,确保压接深度和宽度达到要求。必要时更换压接工具或重新制作。
    问题3:连接器在高温环境中表现不稳定。
    解决方案:选择符合UL94V-0标准的型号,并注意保持良好的散热条件。定期检查连接器状态,避免过热导致故障。

    7. 总结和推荐


    综上所述,YL CONNECTOR 在多个方面表现出色,具备高可靠性、多功能性和易用性等特点,适用于多种工业和消费级应用。强烈推荐用户在选型和采购过程中优先考虑该产品,以满足其严格的性能要求和质量标准。
    优点:
    - 稳定可靠
    - 多种型号灵活选择
    - 易于安装和维护
    总之,YL CONNECTOR 是您不可多得的理想选择。

YLP-12V参数

参数
长*宽*高 19.3mm(长度)*20.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

YLP-12V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

YLP-12V数据手册

厂牌 PDF简要描述 下载
JST 端子 - 端子壳体 JST YLP-12V YLP-12V数据手册

YLP-12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.68
10+ ¥ 0.61
100+ ¥ 0.52
500+ ¥ 0.5
库存: 385
起订量: 1 增量: 200
交货地:
最小起订量为:1
合计: ¥ 0.68
