PHR-14

产品分类: 端子 - 端子壳体
厂牌: JST
产品描述: JST 连接器外壳, 14路, 2mm节距, 1行
供应商型号: 18M-PHR-14
供应商: 云汉优选
标准整包数: 1

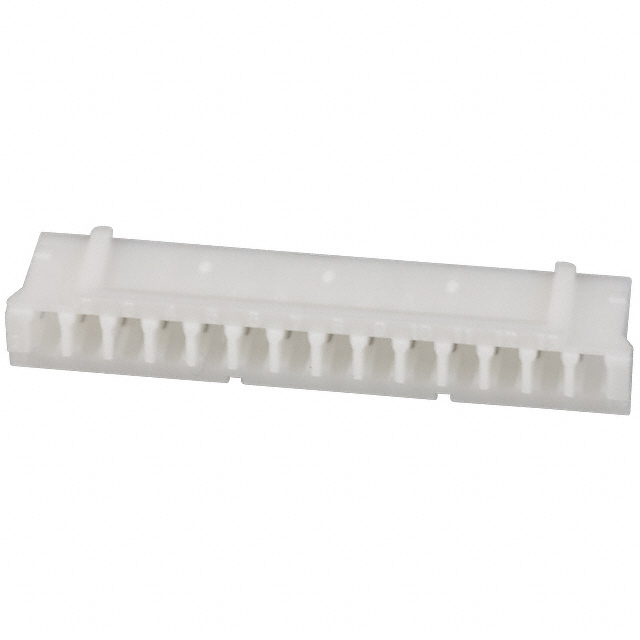

JST 端子 - 端子壳体 PHR-14

PHR-14概述

    PH CONNECTOR 技术手册

    产品简介


    PH CONNECTOR 是一种适用于内部电线与印刷电路板高密度连接的电子元器件。它的典型特点包括可靠的接触、全封闭的插头、板载焊接保留机制和支持表面贴装技术(SMT)。这款连接器以低高度和窄宽度著称,能够有效减少空间占用,并且在各种严苛环境下均能保持稳定的性能。广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    - 电流等级:2 A(交流/直流),适合AWG #24线径。
    - 电压等级:100 V(交流/直流)。
    - 工作温度范围:-25°C 至 +85°C(含电流通过时温度升高)。
    - 接触电阻:初始值 ≤10 mΩ;环境测试后 ≤20 mΩ。
    - 绝缘电阻:最小值为1,000 MΩ。
    - 耐压:800 VAC/min。
    - 适用线径:AWG #32 至 #24。
    - 适用PCB厚度:0.8 mm 至 1.6 mm。

    产品特点和优势


    1. 可靠的接触:确保长期稳定使用。
    2. 全封闭的插头:提供额外的物理保护。
    3. 板载焊接保留机制:增加机械稳定性。
    4. 表面贴装技术(SMT):简化装配过程,提高生产效率。

    应用案例和使用建议


    应用场景:
    - 消费电子设备如智能手机和平板电脑。
    - 工业控制系统。
    - 通信设备。
    使用建议:
    - 在高温或高湿度环境中使用时,需要进行适当的防护措施。
    - 在安装过程中遵循正确的焊接工艺,避免过度热应力导致损坏。

    兼容性和支持


    - 该连接器支持与JST公司其他电子元器件兼容。
    - 用户可联系JST获取详细的产品支持和维护信息。
    - 支持RoHS2标准,符合环保要求。

    常见问题与解决方案


    1. 问题:如何正确安装连接器?
    解决办法:遵循制造商提供的安装指南,确保焊接工艺正确无误。
    2. 问题:连接器出现过热现象怎么办?
    解决办法:检查是否超过电流等级限制,必要时减少负载或改善散热措施。
    3. 问题:焊接后出现接触不良怎么办?
    解决办法:确认焊接质量,必要时重新焊接或更换新的连接器。

    总结和推荐


    PH CONNECTOR 是一款紧凑、可靠且性价比高的连接器,适用于高密度的内部电线到PCB的连接。凭借其出色的电气特性和广泛的适用范围,它在多个应用领域都有着显著的优势。建议在需要高密度连接的应用场合中采用这款连接器,并注意遵守制造商提供的安装和使用指南。

PHR-14参数

参数
长*宽*高 29.8mm*4.5mm*4.5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装
