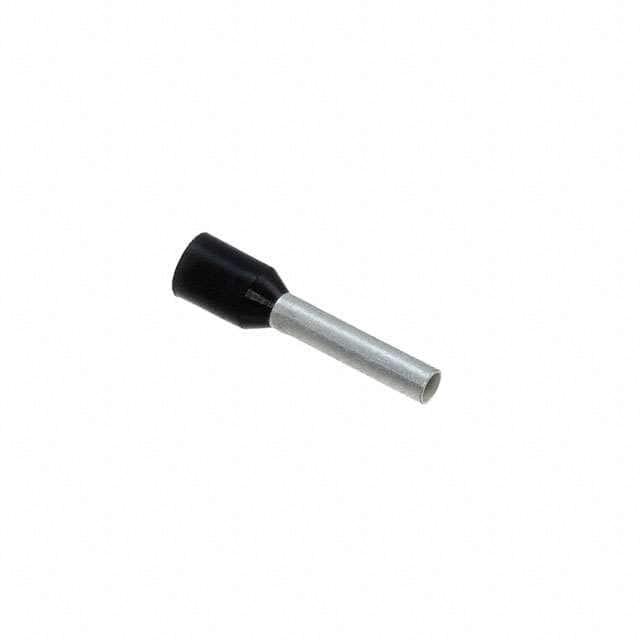

1-966067-3

产品分类: 端子 - 端子壳体
厂牌: TE CONNECTIVITY
产品描述: Tubular 15-16AWG Copper Black 16mm Galvanic Tin Bag
供应商型号: U-1-966067-3
供应商: 云汉优选
标准整包数: 500
TE CONNECTIVITY 端子 - 端子壳体 1-966067-3

1-966067-3概述

    电子元器件产品技术手册:TE Connectivity 1-966067-3 螺纹型接线管

    1. 产品简介


    TE Connectivity 的 1-966067-3 螺纹型接线管(Ferrule)是一种专为导线连接而设计的产品。它适用于 16 AWG 线规(对应导线截面积 1.25 – 1.5 mm²),特别适合需要高可靠性和良好机械性能的应用场合。该接线管具有广泛的适用性,常用于工业自动化、汽车制造、通信设备等领域。

    2. 技术参数


    - 线规范围:16 AWG
    - 导线截面积:1.25 – 1.5 mm²
    - 导线尺寸:2583 CMA
    - 内径尺寸:3.5 mm (0.14 in)
    - 长度:16 mm (0.63 in)
    - 绝缘直径范围:3.4 mm (0.13 in)
    - 端子材料厚度:0.15 mm (0.005 in)
    - 接触区域长度:10 mm (0.39 in)
    - 接线长度:12 mm (0.472 in)
    - 工作温度范围:105 °C (221 °F)
    - 终端类型:闭合式
    - 镀层材料:锡
    - 终端方向:直插式
    - 包装数量:500
    - 包装方式:袋装

    3. 产品特点和优势


    - 密封性:不密封
    - 绝缘支持:无绝缘支持
    - 配置:可与单股线和多股线兼容
    - 颜色:黑色
    - 材料:塑料和金属
    - 兼容性:可与各种标准导线兼容
    - 耐温性:能够在宽泛的工作温度范围内保持稳定性能
    - RoHS 和 REACH 合规性:符合欧盟 RoHS 指令和 REACH 规定,确保环保合规

    4. 应用案例和使用建议


    - 应用案例:适用于汽车电线连接、工业控制面板内部布线、通信设备的信号线连接。
    - 使用建议:
    - 在安装前,确保导线完全剥去绝缘层并正确裁剪至指定长度(12 mm)。
    - 使用适当的压接工具进行压接操作,确保连接牢固可靠。
    - 压接后,检查导线是否完全嵌入接线管内,并且没有裸露导线部分。

    5. 兼容性和支持


    - 兼容性:与 TE Connectivity 的其他端子和连接器相兼容。
    - 支持:如需技术支持,可拨打+1 800 522 6752联系TE Connectivity客服团队。

    6. 常见问题与解决方案


    - 问题 1:压接后接线管易脱落。
    - 解决方案:确保压接工具的压力适中,重新压接直至牢固。

    - 问题 2:导线插入接线管困难。
    - 解决方案:检查导线剥皮长度,确保正确裁剪至指定长度。

    7. 总结和推荐


    该产品具有优异的机械性能和电气稳定性,适用于多种严苛的工作环境。其广泛的兼容性使其成为许多应用场合的理想选择。综上所述,强烈推荐此款螺纹型接线管用于高可靠性需求的电子连接项目。

1-966067-3参数

参数
长*宽*高 16mm(长度)*4mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装

1-966067-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-966067-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 端子壳体 TE CONNECTIVITY 1-966067-3 1-966067-3数据手册

1-966067-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.0753 ¥ 0.6397
4500+ $ 0.0639 ¥ 0.5428
9000+ $ 0.0602 ¥ 0.5115
10000+ $ 0.053 ¥ 0.4508
库存: 8500
起订量: 1500 增量: 500
交货地:
最小起订量为:1500
合计: ¥ 959.55
