1-1377174-1

产品分类: 端子 - 端子壳体
厂牌: TE CONNECTIVITY
产品描述: Flanged Spade Tongue Terminal Tin Box
供应商型号: U-1-1377174-1
供应商: 云汉优选
标准整包数: 100

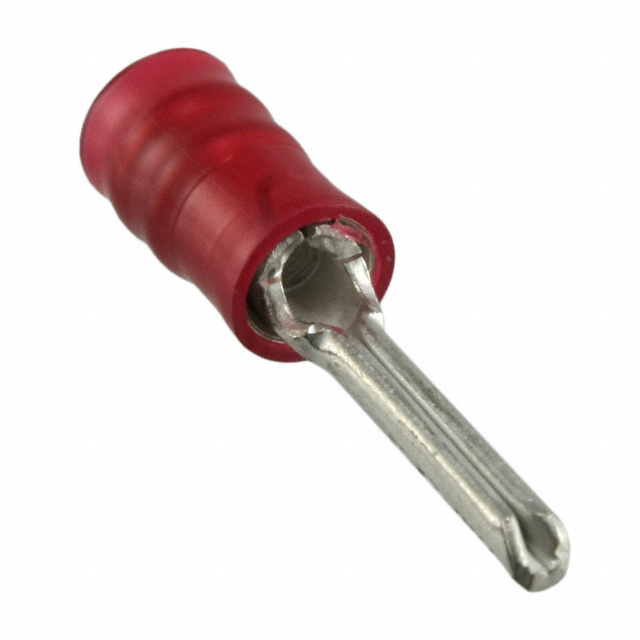

TE CONNECTIVITY 端子 - 端子壳体 1-1377174-1

1-1377174-1概述


    产品简介


    本文介绍的是型号为1-1377174-1的电子元器件——PIDG型压接电线端子。这种电线端子主要用于连接直径1.8毫米(0.07英寸)的配对插针,适用于AWG 22到16号规格的电线,截面积在0.25到1.6平方毫米之间。这类产品广泛应用于电气连接系统、工业自动化、交通工具等领域。

    技术参数


    基本规格
    - 配对插针直径:1.8毫米(0.07英寸)
    - 适用电线规格:22至16号AWG
    - 电线截面积:0.25至1.6平方毫米
    - 绝缘材料直径范围:3.56毫米(0.146英寸)
    物理特性
    - 接触区域长度:9.9毫米(0.389英寸)
    - 封闭式桶型结构
    - 终端镀层材料:锡
    - 终端方向:直向
    - 桶内径:3.68毫米(0.145英寸)
    - 总体产品长度:23.2毫米(0.913英寸)
    - 操作温度范围:105°C(221°F)
    包装信息
    - 包装数量:100个
    - 包装方式:盒装
    产品认证
    - 符合欧盟RoHS指令2011/65/EU
    - 符合欧盟ELV指令2000/53/EC
    - 符合中国RoHS 2指令
    - 不含REACH候选物质
    - 符合低卤素含量标准(Br、Cl、F、I < 900 ppm)

    产品特点和优势


    独特功能
    - 适用于22至16号AWG电线规格:能够满足大多数常用电线的需求。
    - 密封设计:提供出色的防水和防尘性能。
    - 锡镀层:确保长期的导电性和抗腐蚀性。
    - 绝缘支撑:增强绝缘材料的可靠性。
    市场竞争力
    - 广泛的适用范围:可以在各种电气连接系统中使用。
    - 高可靠性:锡镀层增强了产品耐久性,适合于严苛环境。
    - 易于安装:符合人体工程学的设计,方便快速安装。

    应用案例和使用建议


    实际应用
    该端子广泛应用于汽车制造、机械自动化、家用电器等行业。例如,在电动汽车充电接口中,这类端子能够提供稳定的电气连接。
    使用建议
    - 在选择配套电线时,确保电线规格符合要求,避免过细或过粗的电线导致连接不稳定。
    - 安装前检查端子是否有损坏或缺陷,确保安装过程正确无误。
    - 定期检查连接部位,确保端子保持良好状态,及时更换老化部件。

    兼容性和支持


    兼容性
    该产品可与多种类型的电线和电缆配合使用,如多股绞合线。此外,该产品还与以下工具兼容:
    - T-HEAD PIDG PG 26-16 ASSY
    - ERGO HAND TOOL FRAME W/O DIES
    - TETRA-CRIMP PIDG PG FASTON 22-10 ASSY
    厂家支持
    如果在使用过程中遇到任何问题,可以通过电话 +1 800 522 6752 联系技术支持团队,以获取帮助和维修服务。

    常见问题与解决方案


    问题一:端子安装不牢固
    解决办法:检查是否按照正确步骤进行压接,并确认压接工具的设置是否正确。
    问题二:接触电阻异常增大
    解决办法:检查端子接触面是否有污垢或氧化,必要时重新清洁并重压接。
    问题三:绝缘层损坏
    解决办法:检查电线绝缘层是否有损伤,必要时更换电线并重新安装。

    总结和推荐


    综合评估
    PIDG型压接电线端子以其广泛的应用范围、高可靠性和良好的兼容性在市场上具有较高的竞争力。该产品在多种严苛环境下表现优秀,能有效保证电气系统的稳定运行。
    推荐结论
    鉴于上述优点,强烈推荐使用PIDG型压接电线端子。无论是对于制造商还是最终用户,这款端子都是一个可靠且高效的解决方案。

1-1377174-1参数

参数
安装方式 导线安装
零件状态 在售
包装方式 盒装,散装

1-1377174-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1377174-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 端子壳体 TE CONNECTIVITY 1-1377174-1 1-1377174-1数据手册

1-1377174-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.9752 ¥ 8.2892
300+ $ 0.9373 ¥ 7.9671
600+ $ 0.9078 ¥ 7.7163
1100+ $ 0.8874 ¥ 7.5429
2000+ $ 0.8772 ¥ 7.4562
库存: 4000
起订量: 200 增量: 100
交货地:
最小起订量为:200
合计: ¥ 1657.84
