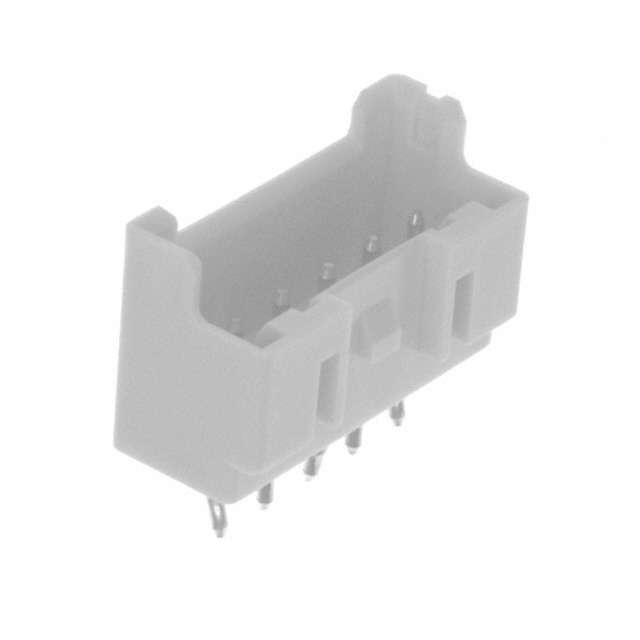

B05B-XASK-1

产品分类: 圆形连接器
厂牌: JST
产品描述: Latch Holder,Receptacle 焊盘 5pin Polyamide 6/6 3A 锡 米黄色 通孔安装 15mm(长度)*6.4mm(高度)
供应商型号: 26M-B05B-XASK-1
供应商: 云汉优选
标准整包数: 1
JST 圆形连接器 B05B-XASK-1

B05B-XASK-1概述

    XA Connector:高可靠性与便捷性的理想选择

    产品简介


    XA Connector 是一种适用于自动化设备安装的 2.5mm 节距断开式压接型连接器。这类连接器具备安全锁装置、焊点裂纹预防材料、低插入力以及插入导向机制等特点,广泛应用于电路板上。

    技术参数


    - 节距: 2.5mm
    - 电流额定值: 3A(交流/直流),对应导线尺寸为 AWG #22, #20
    - 电压额定值: 250V(交流/直流)
    - 温度范围: -25°C 至 +85°C(包括应用电流时的温升)
    - 接触电阻: 初始值 ≤10mΩ,经环境测试后 ≤20mΩ
    - 绝缘电阻: ≥1,000MΩ
    - 耐压能力: 1,000VAC/分钟
    - 适用导线: AWG #28 至 #20
    - 适用 PCB 厚度: 1.6mm

    产品特点和优势


    - 安全锁装置: 保障连接稳定可靠。
    - 低插入力: 简化了连接器的插拔操作。
    - 插入导向机制: 便于准确插入。
    - 适用于自动组装机: 提高生产效率和精度。

    应用案例和使用建议


    - 应用实例: 适用于多种电路板连接,尤其在自动化设备和精密仪器中的高频应用。
    - 使用建议: 在使用过程中,注意保持适当的温度范围和湿度条件以避免过热或湿度过高导致的问题。此外,在使用侧向进入类型连接器时,建议使用带有凸起的产品以减少因拉拽电线造成的应力。

    兼容性和支持


    - 兼容性: 可与不同品牌及型号的 PCB 板片结合使用,确保广泛的互操作性。
    - 支持: JST 公司提供详尽的技术文档和技术支持服务,帮助客户解决任何使用中的问题。

    常见问题与解决方案


    1. 问题: 插入力大,影响装配速度
    - 解决方案: 使用低插入力类型的连接器,如 SXA-001T-P0.6L。
    2. 问题: 接触电阻高,导致信号传输不稳定
    - 解决方案: 检查接触部分是否有氧化或污染现象,必要时进行清洁处理。
    3. 问题: 连接不稳定
    - 解决方案: 检查安全锁装置是否已正确锁定,确认所有连接件均已正确安装到位。

    总结和推荐


    综上所述,XA Connector 凭借其优良的设计和可靠的性能表现,在各类应用环境中展现出强大的竞争力。它不仅具有高安全性、低维护需求的特点,还通过其易于集成的设计提升了自动化生产线的整体效率。对于需要高性能连接解决方案的用户来说,XA Connector 绝对是理想的选择。

B05B-XASK-1参数

参数 值
颜色 米黄色
端接 焊盘
额定电流 3A
外壳材料 Polyamide 6/6
针脚数 5pin
触头镀层 - 配接 锡
类型 Latch Holder,Receptacle
长*宽*高 15mm(长度)*6.4mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

B05B-XASK-1厂商介绍

JST是一家源于日本的电气与电子连接产品企业,长期从事连接器、压接端子及配套连接技术的开发和制造。产品涵盖线对板、线对线、板对板及柔性线路连接方案,应用于汽车、通信、家用电器和工业设备,并具备精密加工、模具、装配及测试能力。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 JST 相关型号,如 43031-0001、VHR-3N、PHR-4、SVF-61T-P2.0 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

B05B-XASK-1数据手册

厂牌 PDF简要描述 下载
JST 圆形连接器 JST B05B-XASK-1 B05B-XASK-1数据手册

B05B-XASK-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
