首页  >  产品百科  >  01P-LEBSS-TF (LF)(SN)

01P-LEBSS-TF (LF)(SN)

产品分类: 固态照明连接器
厂牌: JST
产品描述: Conn Wire to Board PL 1 POS Solder RA SMD T/R
供应商型号:
供应商:
标准整包数: 0

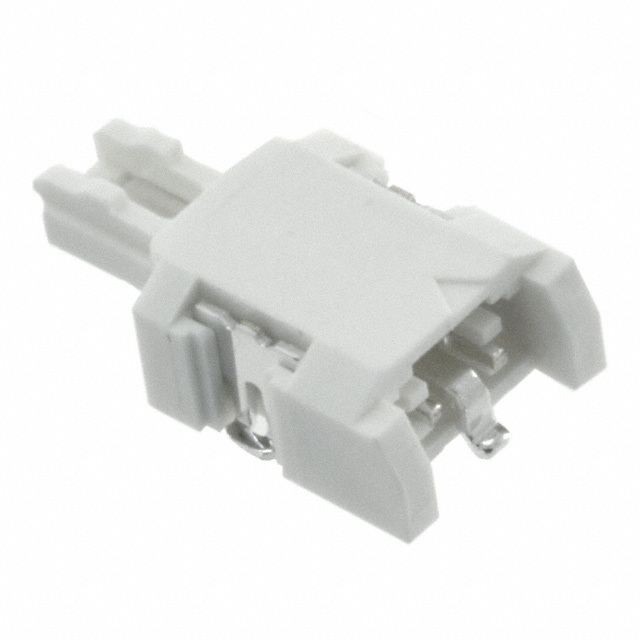

JST 固态照明连接器 01P-LEBSS-TF (LF)(SN)

01P-LEBSS-TF (LF)(SN)概述

    LEB Connector 技术手册解析

    1. 产品简介


    LEB连接器是一种专为LED灯设计的低剖面(高度:2.7mm)板对板连接器,支持可分离式压接设计。其独特的设计考虑到了LED器件的发光性能,在紧凑空间下实现了高效能连接,特别适用于LED照明应用。这种连接器可以通过水平方式实现PCB之间的连接,并且配备了吸收PCB错位偏差的机构,确保即使在平行安装时也能稳定运行。LEB连接器提供单路电路和双路电路选项,具有强大的电流承载能力和可靠的绝缘性能。

    2. 技术参数


    以下是LEB连接器的关键技术规格:
    | 参数类型 | 规格值 |

    | 接触点数量 | 单路/双路 |
    | 接触电阻 | 初始值≤20mΩ;测试后≤40mΩ |
    | 绝缘电阻 | ≥1,000MΩ |
    | 额定电压 | 300V AC/DC |
    | 额定电流 | 3A AC/DC |
    | 工作温度范围 | -55°C至+105°C |
    | 耐压值(一分钟) | 1,700V AC |
    | 适用导线规格 | AWG#22至#26 |
    | 导线绝缘外径 | 0.95mm至1.3mm |
    此外,LEB连接器完全符合RoHS标准,采用环保材料制造,确保安全无毒。

    3. 产品特点和优势


    - 低剖面设计:高度仅为2.7mm,非常适合空间受限的应用场景。
    - 高接触稳定性:插拔式设计结合叉形触点结构,在热膨胀和机械应力下仍保持良好性能。
    - 错误插入防护:提供误插入防护机制,提升操作安全性。
    - 环保兼容性:完全满足RoHS规范,适合全球市场推广。
    - 广泛应用性:适用于LED灯具、工业控制、智能家居等多个领域。

    4. 应用案例和使用建议


    LEB连接器广泛应用于LED照明设备、电子控制系统及智能家电等领域。例如,在LED路灯系统中,通过将多个模块通过LEB连接器进行水平连接,可以显著减少布线复杂度并提高整体可靠性。对于使用场景中可能出现PCB变形的情况,建议在设计时适当增加连接器固定点以增强稳定性。
    此外,为了确保长期稳定的连接表现,建议定期检查导线压接质量,并根据环境条件调整散热措施。

    5. 兼容性和支持


    LEB连接器具有良好的通用性,与同系列其他JST产品兼容。制造商提供了详细的安装指南和技术文档支持,同时可通过官方渠道获取专业的维修和技术升级服务。该产品随附带有RFID标签,便于供应链管理。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法完全锁定 | 检查插入方向是否正确,并重新尝试锁定。 |
    | 接触不良 | 检查导线压接质量和连接器安装位置。 |
    | 插拔时出现卡滞 | 清理连接器表面污垢,确保干净无异物。 |
    | 产品过热 | 检查安装环境温度是否超出额定范围,并改进散热设计。|

    7. 总结和推荐


    LEB连接器凭借其卓越的设计和稳定的性能成为LED行业及其他相关领域的理想选择。它的低剖面、高可靠性和环保特性使其在市场上具有显著的竞争优势。我们强烈推荐此款产品用于需要紧凑空间和高可靠性的应用场景。无论是LED照明还是自动化控制,LEB连接器都能为客户提供优质解决方案。
    如果您正在寻找一种能够平衡性能与成本的连接解决方案,LEB连接器无疑是一个值得信赖的选择。

01P-LEBSS-TF (LF)(SN)参数

参数
长*宽*高 4.8mm(长度)*9mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

01P-LEBSS-TF (LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

01P-LEBSS-TF (LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 固态照明连接器 JST 01P-LEBSS-TF (LF)(SN) 01P-LEBSS-TF (LF)(SN)数据手册

01P-LEBSS-TF (LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
