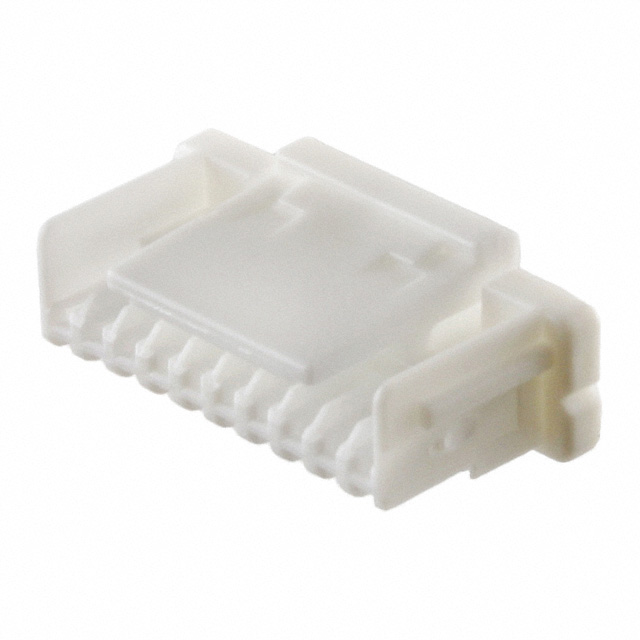

NSHR-10V-S

产品分类: 端子 - 端子壳体
厂牌: JST
产品描述: Conn Housing RCP 10 POS 1mm Crimp ST Cable Mount Natural Bag
供应商型号: 11M-NSHR-10V-S
供应商: 云汉优选
标准整包数: 1
JST 端子 - 端子壳体 NSHR-10V-S

NSHR-10V-S概述

    NSH 连接器技术手册

    1. 产品简介


    NSH连接器是一款具有0.5毫米至0.8毫米间距的可拆卸式压接连接器。它的设计实现了低插入力操作,简化了连接过程。基本接触部分的设计理念与经过验证的SHL连接器相当,从而确保了出色的性能。
    主要功能和应用领域:
    - 低插入力操作:简化连接过程,减少安装时间和成本。
    - 安全锁定结构:提供可靠的机械锁定,确保长期稳定性。
    - 适用范围广:适用于各种电路板布局和装配方式,广泛应用于消费电子、工业控制和通信等领域。

    2. 技术参数


    - 电流额定值:1.0 A AC/DC(AWG #28)
    - 电压额定值:50 V AC/DC
    - 温度范围:-25℃ 至 +85℃(包括电气电流产生的温升)
    - 接触电阻:初始值 ≤30 mΩ,环境测试后 ≤50 mΩ
    - 绝缘电阻:最小值为100 MΩ
    - 耐压能力:500 VAC/分钟
    - 适用导线:导线尺寸/ AWG #32 至 #28;绝缘外径/ 0.4 mm 至 0.8 mm

    3. 产品特点和优势


    - 低插入力:使操作更加简便,减少了对操作者技能的要求。
    - 可靠锁定结构:有效防止连接器意外脱落,提高系统的可靠性。
    - 防止接触变形:提高了连接器的耐用性和长期稳定性。
    - 明显的啮合点击声:便于操作者确认连接状态。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子:用于手机、平板电脑、智能穿戴设备等小型化电子设备中。
    - 工业控制:应用于自动化设备和控制系统中,如机器人、传感器接口等。
    - 通信设备:用于基站、交换机和路由器等通信基础设施中。
    使用建议:
    - 在进行压接操作时,请确保使用正确的压接工具和压接机具,以确保连接器的稳定性和可靠性。
    - 定期检查连接器的接触状态,以避免由于老化或磨损导致的接触不良。
    - 避免在高温或潮湿环境中长时间使用,以延长连接器的使用寿命。

    5. 兼容性和支持


    - 兼容性:NSH连接器适用于多种标准的电路板布局和装配方式,包括顶部进线和侧面进线类型。
    - 支持和服务:如需更多信息或技术支持,请联系JST公司,获取详细的规格和应用指南。

    6. 常见问题与解决方案


    - 问题1:连接器插入困难
    - 解决方案:请确保使用正确的压接工具和压接机具,避免过度用力,遵循正确的操作步骤。

    - 问题2:接触电阻不稳定
    - 解决方案:定期检查连接器的接触状态,清洁接触面以去除污垢和氧化层,确保良好的电气接触。

    7. 总结和推荐


    综合评估:
    - 优点:NSH连接器具备低插入力、可靠的锁定结构、防接触变形等特点,使其在众多应用场景中表现出色。
    - 推荐度:鉴于其高性能和广泛应用,强烈推荐使用NSH连接器,特别是在需要高可靠性和易用性的场合。
    总之,NSH连接器凭借其卓越的性能和广泛的应用前景,已成为众多行业不可或缺的关键电子元件。无论是对于初学者还是经验丰富的工程师,NSH连接器都是一个值得信赖的选择。

NSHR-10V-S参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

NSHR-10V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

NSHR-10V-S数据手册

厂牌 PDF简要描述 下载
JST 端子 - 端子壳体 JST NSHR-10V-S NSHR-10V-S数据手册

NSHR-10V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.0625 ¥ 0.522
100+ $ 0.0536 ¥ 0.4475
300+ $ 0.0469 ¥ 0.3915
1000+ $ 0.0395 ¥ 0.3297
5000+ $ 0.0375 ¥ 0.3132
库存: 6
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 0
直接购买
加入购物车
