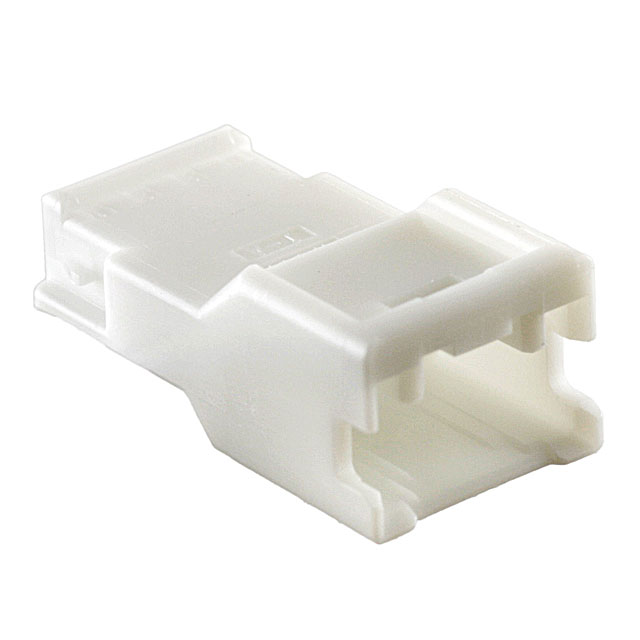

PNIRR-04VF

产品分类: 端子 - 端子壳体
厂牌: JST
产品描述: Conn Housing M 4 POS 2mm Crimp ST Cable Mount White Bag
供应商型号: 18M-PNIRR-04VF
供应商: 云汉优选
标准整包数: 1
JST 端子 - 端子壳体 PNIRR-04VF

PNIRR-04VF概述

    PNI CONNECTOR 技术手册

    产品简介


    PNI CONNECTOR 是一款2.0毫米间距的可分离式压接线对线连接器,适用于广泛的工业应用领域。该连接器采用不完全的配对防止机制,具备多种独特的设计特性,旨在提升可靠性和用户体验。

    技术参数


    - 电流额定值:3A(AC/DC),适用于AWG #22导线
    - 电压额定值:100V(AC/DC)
    - 温度范围:-25°C 至 +85°C(包括施加电流时的温度上升)
    - 接触电阻:初始值最大15mΩ;环境测试后最大25mΩ
    - 绝缘电阻:最小1000 MΩ
    - 耐压值:800V AC/分钟
    - 适用导线:AWG #28至#22
    - 适用面板厚度:0.5mm至2.0mm

    产品特点和优势


    - 惰性锁结构:确保连接器在振动环境中仍能保持稳定。
    - 用户友好的设计:方便手指操作,减少误操作风险。
    - 安全的锁定结构:提供额外的安全保障,避免意外断开。
    - 多种面板安装选择:可以安装在不同厚度的面板上,具有很高的适应性。
    - 二级保释装置:提高连接器的可靠性。

    应用案例和使用建议


    PNI CONNECTOR 主要应用于自动化设备、工业控制设备、机器人技术等需要高可靠性的场合。为了确保最佳性能,在使用过程中应遵循以下建议:
    - 安装前检查连接器和面板的尺寸是否匹配。
    - 使用指定的压接工具进行连接,以保证良好的电气连接。
    - 在高振动环境中使用时,加强固定措施,确保连接器的稳定性。

    兼容性和支持


    - 兼容性:该产品适用于不同类型的导线和面板,适用于各种自动化系统和工业设备。
    - 厂商支持:JST公司提供了详细的技术文档和支持服务,用户可以通过联系JST获取全面的技术支持和维护信息。

    常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查连接器的压接是否正确,确认压接工具符合要求。
    - 问题:连接器锁定失效。
    - 解决方案:检查锁结构是否有损坏,必要时更换新的连接器组件。
    - 问题:温度过高导致连接器故障。
    - 解决方案:确保连接器的工作温度在额定范围内,避免长时间过载运行。

    总结和推荐


    PNI CONNECTOR 以其出色的设计和卓越的性能在工业应用领域中脱颖而出。其独特的特点使其成为自动化设备和工业控制系统的理想选择。尽管价格可能略高于市场上的同类产品,但其优异的稳定性和可靠性值得用户考虑。因此,我强烈推荐这款连接器用于高要求的应用场景。

PNIRR-04VF参数

参数
长*宽*高 10mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PNIRR-04VF厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

PNIRR-04VF数据手册

厂牌 PDF简要描述 下载
JST 端子 - 端子壳体 JST PNIRR-04VF PNIRR-04VF数据手册

PNIRR-04VF封装设计

查看详情并下载
Symbol
Footprint
3D Model
