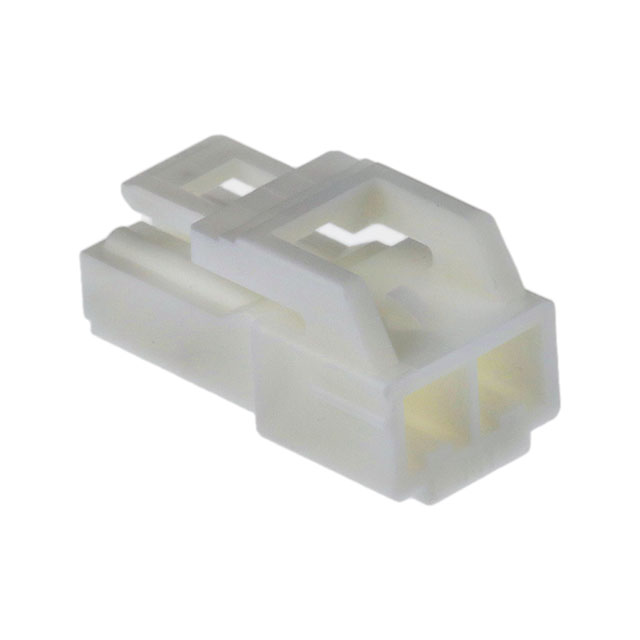

YLP-02V

产品分类: 端子 - 端子壳体
厂牌: JST
产品描述: JST 连接器外壳, 2路, 1行
供应商型号: 26MM-YLP-02V
供应商: 云汉优选
标准整包数: 1
JST 端子 - 端子壳体 YLP-02V

YLP-02V概述


    产品简介


    YL CONNECTOR 是一款适用于电路连接的高性能连接器,广泛应用于工业自动化、通信设备、汽车电子及各类消费电子产品中。其独特的设计使其具备高可靠性、易安装和维护的特点。这款连接器采用4.5mm间距,支持断开式插拔操作,适合多种类型的线对线连接需求。

    技术参数


    - 适用电线规格:AWG #26 至 #16(0.13至1.25平方毫米)
    - 电流额定值:最大10A(交流/直流),7A(当安装保持器时)
    - 电压额定值:最大300V(交流/直流)
    - 温度范围:-25℃ 至 +90℃
    - 接触电阻:初始值 ≤7mΩ,环境测试后 ≤10mΩ
    - 绝缘电阻:≥1,000 MΩ
    - 耐压值:1,500 VAC/分钟
    - 应用面板厚度:0.7至2.0毫米
    - 型号和规格:根据电路数和尺寸不同分为多个型号(如YLR-02V、YLR-03V等)

    产品特点和优势


    1. 高可靠性和稳定性:通过严格的耐压和绝缘测试,确保长期稳定运行。
    2. 易于安装和维护:保持器设计提供了额外保护,防止非插入或分离。
    3. 广泛的适用范围:支持多种电线规格,适用于不同类型的电路连接。
    4. 良好的机械强度:由PA 66材料制成,具有UL94V-0阻燃等级,符合RoHS标准。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于机械设备之间的连接,提供稳定的信号传输。
    - 通信设备:作为板间连接器,确保数据传输的稳定性和可靠性。
    - 汽车电子:用于车载电子系统的内部连接,承受高温和震动环境。
    使用建议
    - 在选择电线时,请注意电线的绝缘外径不能超过2.7毫米,且不应使用AWG #16的电线。
    - 安装前应仔细查看图纸并去除毛刺,考虑面板强度以避免损坏。
    - 确保连接器从同一侧插入以保证正确连接。

    兼容性和支持


    - 兼容性:适用于不同厚度的面板,确保广泛的适应性。
    - 支持和维护:厂商提供详细的安装指导和技术支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 问题:无法正确插入电线
    - 解决方案:请检查电线规格是否符合要求,并确保电线末端处理得当,没有损伤。
    2. 问题:连接器安装不稳定
    - 解决方案:确认保持器是否安装正确,如果需要,可以联系厂商获取技术支持。
    3. 问题:接触电阻过高
    - 解决方案:检查接触点是否有污垢或氧化,必要时可清洁后再重新连接。

    总结和推荐


    YL CONNECTOR 是一款高可靠性、多功能的连接器,适用于各种应用场景。其广泛的适用范围、简便的安装过程和强大的支持使得它成为市场上值得信赖的选择。总体而言,我们强烈推荐使用这款连接器,无论是工业应用还是消费电子领域,它都能提供卓越的表现和可靠的连接。

YLP-02V参数

参数
长*宽*高 10.3mm(长度)*20.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

YLP-02V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

YLP-02V数据手册

厂牌 PDF简要描述 下载
JST 端子 - 端子壳体 JST YLP-02V YLP-02V数据手册

YLP-02V封装设计

查看详情并下载
Symbol
Footprint
3D Model
