首页  >  产品百科  >  J21DF-06V-KX-L

J21DF-06V-KX-L

产品分类: 端子 - 端子壳体
厂牌: JST
产品描述: JST PCB连接器外壳, 6路, 2.5mm节距, 2行
供应商型号: 26M-J21DF-06V-KX-L
供应商: 云汉优选
标准整包数: 1

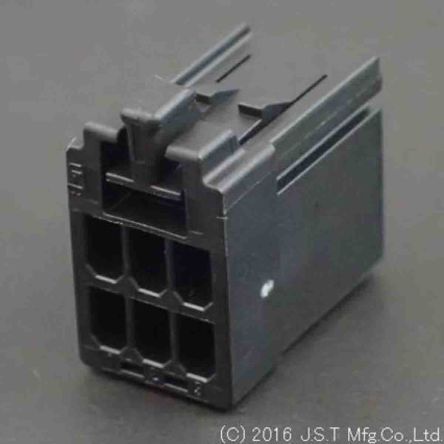

JST 端子 - 端子壳体 J21DF-06V-KX-L

J21DF-06V-KX-L概述


    产品简介


    JFA CONNECTOR J2000系列是一种适用于电子设备的小型化连接器,采用了2.5毫米间距的设计,支持线对板(Wire-to-board)和线对线(Wire-to-wire)两种连接方式。J2000系列提供了多种类型的连接器,包括中心锁紧式和侧面锁紧式的选项,以满足不同的应用需求。这类连接器广泛应用于消费电子产品、工业控制系统、医疗设备等多个领域。

    技术参数


    - 电流额定值: 最大4.6A(交流和直流,3电路/AWG #20)
    - 电压额定值: 250VAC, 250VDC
    - 温度范围: -55°C至+105°C(包括施加电流传导的温升)
    - 耐压能力: 1,500 VAC/分钟
    - 适用导线: AWG #28至#20(0.08至0.75平方毫米)
    - 适用PCB厚度: 1.6毫米

    产品特点和优势


    JFA CONNECTOR J2000系列具有以下独特的功能和优势:
    - 双弹簧结构: 确保稳定的电气接触。
    - 双锁紧机制: 包括中心锁紧和侧面锁紧两种模式,增强了连接的可靠性。
    - 清晰的“咔哒”感觉: 表示正确的安装和锁定状态。
    - 材料和工艺: 铜合金(高导电性),镍基底层处理,选择性金镀层,保证了出色的电气特性和长期可靠性。
    - UL认证: 符合UL94V-0阻燃标准。

    应用案例和使用建议


    应用案例
    JFA CONNECTOR J2000系列广泛应用于多个领域:
    - 消费电子产品: 如智能手机和平板电脑内部的信号传输。
    - 工业控制系统: 如自动化设备中的控制面板和传感器连接。
    - 医疗设备: 如便携式医疗仪器的组件连接。
    使用建议
    1. 确保合适的温度范围: 在设计时考虑温度的影响,避免超过设备的最大工作温度。
    2. 使用适当的工具: 使用指定的剥线钳和压接工具进行安装,确保良好的电气接触。
    3. 定期检查连接器: 定期检查连接器的状态,确保没有腐蚀或损坏。

    兼容性和支持


    - 兼容性: JFA CONNECTOR J2000系列可以与同系列的产品以及其他符合相应标准的电子元件兼容。
    - 技术支持: 联系JST获取全面的技术支持和自动化的压接工具信息。产品符合RoHS2标准,对环境友好。

    常见问题与解决方案


    - 问题1: 连接器安装后松动。
    - 解决方案: 检查是否选择了正确的锁紧模式,确保正确的压接操作。

    - 问题2: 无法正确锁定。
    - 解决方案: 确认是否安装了所有必要的锁紧件,按照制造商的说明进行操作。

    总结和推荐


    JFA CONNECTOR J2000系列连接器以其出色的电气性能、可靠性和多功能性,在众多应用领域展示了其卓越的表现。特别是其双锁紧机制和双弹簧设计使其在紧凑空间内依然能提供可靠的连接。对于需要小型化和高可靠性连接器的应用场合,JFA CONNECTOR J2000系列是理想的选择。我们强烈推荐这一系列产品给需要高性能连接解决方案的客户。

J21DF-06V-KX-L参数

参数
长*宽*高 8.9mm(长度)*15.45mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

J21DF-06V-KX-L厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

J21DF-06V-KX-L数据手册

厂牌 PDF简要描述 下载
JST 端子 - 端子壳体 JST J21DF-06V-KX-L J21DF-06V-KX-L数据手册

J21DF-06V-KX-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.833
10+ ¥ 2.4052
50+ ¥ 2.12
100+ ¥ 1.9164
300+ ¥ 1.695
库存: 4495
起订量: 1 增量: 300
交货地:
最小起订量为:1
合计: ¥ 2.83
直接购买
加入购物车
