首页  >  产品百科  >  J21DF-20V-KX-L

J21DF-20V-KX-L

产品分类: 端子 - 端子壳体
厂牌: JST
产品描述: JST PCB连接器外壳, 20路, 2.5mm节距, 2行
供应商型号: 18E8-J21DF-20V-KX-L
供应商: 云汉优选
标准整包数: 1

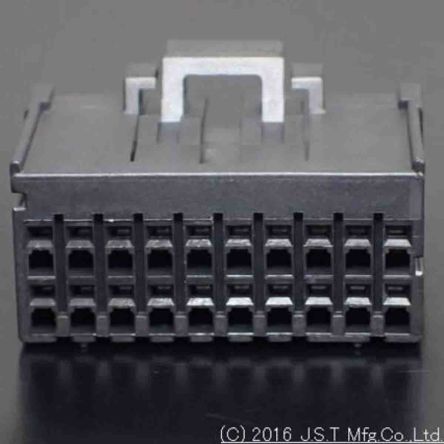

JST 端子 - 端子壳体 J21DF-20V-KX-L

J21DF-20V-KX-L概述

    JFA CONNECTOR J2000 SERIES 技术手册

    1. 产品简介


    JFA CONNECTOR J2000 系列是一种适用于电线到板或电线到电线连接的可分离式压接连接器。其采用 2.5mm 节距设计,适用于电子设备的小型化需求。该系列产品提供中心锁定和侧锁定两种锁紧方式,以适应不同的应用场景。连接器的插座接触件适用于整个 JFA 连接器 J2000 系列,确保互换性和一致性。

    2. 技术参数


    | 参数 | 值 |

    | 节距(Pitch) | 2.5mm |
    | 最大电流 | 4.6A (AC, DC) |
    | 电压等级 | 250V AC, DC |
    | 温度范围 | -55°C 至 +105°C |
    | 承受电压 | 1,500VAC/分钟 |
    | 适用线径 | AWG #28 至 #20 (0.08 至 0.75 mm²) |
    | 适用 PCB 厚度 | 1.6mm |

    3. 产品特点和优势


    - 双弹簧结构:确保连接的可靠性,减少磨损。
    - 两种锁紧方式:中心锁定和侧锁定,满足不同应用需求。
    - 明显的“咔嚓声”反馈:便于确认连接是否到位。
    - 高耐久性材料:采用玻璃填充 PBT 和镍底镀金铜合金,确保连接器在极端环境下仍能保持性能。
    - UL94V-0 阻燃等级:符合严格的防火标准。

    4. 应用案例和使用建议


    应用案例:
    1. 工业自动化:在工业自动化系统中用于控制柜内的线路连接。
    2. 消费电子:应用于家用电器内部线路连接,如空调、冰箱等。
    3. 通信设备:作为通信设备内部线路的连接点。
    使用建议:
    - 在高温环境下使用时,建议定期检查连接器的状态,确保其正常工作。
    - 使用前请确保连接器已正确安装,避免错误安装导致接触不良。

    5. 兼容性和支持


    - 兼容性:该系列连接器适用于多种电线和电路配置,可广泛应用于各类电子设备中。
    - 支持:制造商提供详细的使用说明和技术支持文档,可通过官方网站获取。此外,JST 可为用户提供进一步的技术咨询和定制服务。

    6. 常见问题与解决方案


    1. 问题:连接不稳定
    - 解决方案:确保所有连接部件均已正确安装并紧固到位。必要时可以检查锁紧装置是否损坏。

    2. 问题:无法传输信号
    - 解决方案:检查连接器是否有异物进入,导致接触不良。如果存在脏污或异物,请清洁后再重新连接。

    7. 总结和推荐


    JFA CONNECTOR J2000 系列连接器凭借其双弹簧结构、高电流承载能力和多种锁紧方式,使其在各种应用环境中表现优异。其出色的互换性和可靠性使其成为工业自动化、消费电子和通信设备的理想选择。强烈推荐使用该产品以提高系统的可靠性和安全性。

J21DF-20V-KX-L参数

参数
长*宽*高 26.4mm(长度)*15.45mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

J21DF-20V-KX-L厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

J21DF-20V-KX-L数据手册

厂牌 PDF简要描述 下载
JST 端子 - 端子壳体 JST J21DF-20V-KX-L J21DF-20V-KX-L数据手册

J21DF-20V-KX-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
