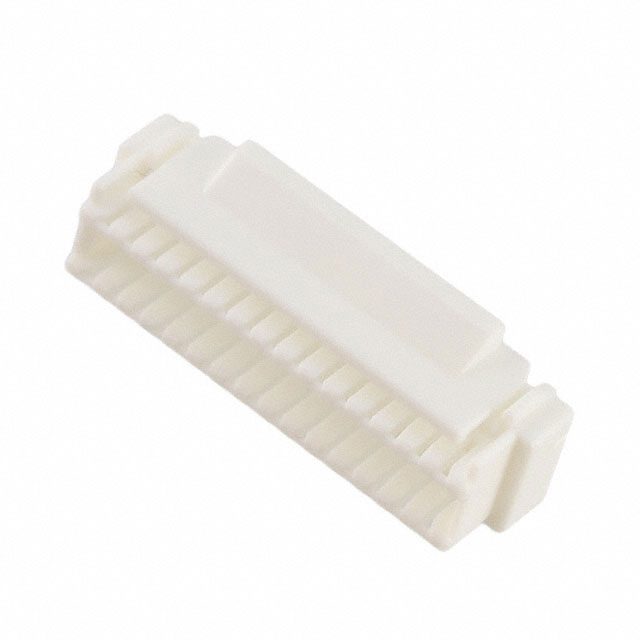

ZPDR-30V-S

产品分类: 端子 - 端子壳体
厂牌: JST
产品描述: Conn Housing SKT 30 POS 1.5mm Crimp ST Cable Mount Natural Bag
供应商型号: ZPDR-30V-S
供应商: 国内现货
标准整包数: 500
JST 端子 - 端子壳体 ZPDR-30V-S

ZPDR-30V-S概述

    JST ZPD Connector 技术手册

    产品简介


    JST ZPD Connector 是一种适用于高密度印刷电路板设计的电子连接器。这款双排型连接器具有紧凑的设计和稳定的锁定机制,能够实现低插入力及良好的插拔手感。JST ZPD Connector 广泛应用于计算机、通信设备、工业自动化控制系统以及消费电子产品中。

    技术参数


    | 参数 | 规格 |

    | 电流等级 | 2A(交流/直流,AWG#24) |
    | 电压等级 | 100V(交流/直流) |
    | 温度范围 | -25℃ 至 +85℃(包含电流引起的温升) |
    | 接触电阻 | 初始值 ≤ 30mΩ;环境测试后 ≤ 60mΩ |
    | 绝缘电阻 | 最小 500MΩ |
    | 耐压 | 500V(交流,1分钟) |
    | 适用线径 | 导体尺寸/AWG #28 至 #24 |
    | 绝缘外径 | 0.8 至 1.2mm |

    产品特点和优势


    - 高密度设计:1.5mm 紧凑型双排结构,适合高密度 PCB 布局。
    - 稳定锁定结构:确保连接器在频繁操作中的可靠性和稳定性。
    - 低插入力:便于装配,提高生产效率。
    - 环境适应性强:宽温度范围和可靠的绝缘特性,满足多种环境需求。
    - 符合RoHS标准:无铅环保材料,符合国际标准。

    应用案例和使用建议


    JST ZPD Connector 可用于多种场合,如计算机主板上的电源连接、通信设备中的信号传输、工业自动化系统中的控制信号传输等。建议在选择电线时注意导体尺寸和绝缘外径的匹配。同时,保持连接器插针的清洁和防止过度弯曲,有助于延长使用寿命。

    兼容性和支持


    - 兼容性:JST ZPD Connector 与各种高密度 PCB 板兼容,具体型号需根据实际应用选择。
    - 支持和维护:请联系 JST 获取更多关于应用和技术支持的信息。

    常见问题与解决方案


    1. 接触不良:检查连接器插针是否有异物,清洗或更换插针。
    2. 耐压不足:检查是否符合额定电压标准,必要时更换更高耐压等级的产品。
    3. 温度异常:检查安装环境温度,确保在规定的范围内使用。

    总结和推荐


    JST ZPD Connector 是一款高性能的连接器,具有卓越的电气特性和可靠性。它适用于需要高密度、低功耗和良好机械性能的应用场合。建议在选择和使用时遵循技术手册中的指导,以确保最佳性能和延长使用寿命。

ZPDR-30V-S参数

参数
长*宽*高 26.2mm(长度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

ZPDR-30V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

ZPDR-30V-S数据手册

厂牌 PDF简要描述 下载
JST 端子 - 端子壳体 JST ZPDR-30V-S ZPDR-30V-S数据手册

ZPDR-30V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 1.4172
1000+ ¥ 1.3502
库存: 2374
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 708.6
