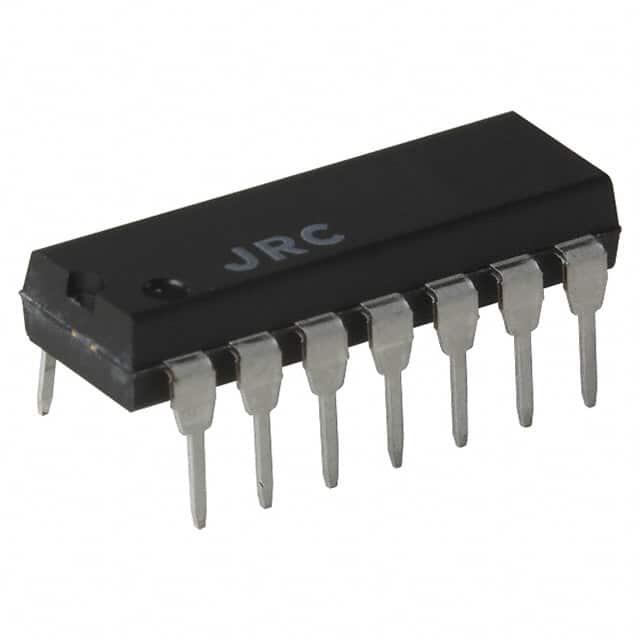

NJM2902N

产品分类: 仪表放大器
厂牌: NEW JAPAN RADIO
产品描述: 1mA 500mV/μs 500KHz 85dB 4 ±15V,30V 2mV 20nA DIP 通孔安装 19mm*6.4mm*3.4mm
供应商型号:
供应商:
标准整包数: 0
NEW JAPAN RADIO 仪表放大器 NJM2902N

NJM2902N概述

    NJM2902 四通道单电源运算放大器技术手册

    产品简介


    NJM2902 是一款高性能的四通道单电源运算放大器,由NJRC公司生产。该芯片内置四个独立且高增益的运算放大器,专门设计用于单电源供电操作。此外,NJM2902还支持双电源供电,适用于广泛的应用场景,特别是在需要低功耗和宽电源电压范围的环境中。

    技术参数


    - 供电电压: 单电源:+3V ~ +30V;双电源:±16V
    - 输出电压: 高达 V+ - 2V
    - 增益带宽积: 0.5 MHz (当 V+/V- = ±15V 时)
    - 最大输出电压摆幅: 3.5V(RL = 2kΩ)
    - 输入偏置电流: 最大 500nA
    - 输入失调电压: 最大 10mV
    - 共模抑制比: 85 dB
    - 电源抑制比: 100 dB
    - 斜率: 0.5V/μs(典型值)
    - 工作温度范围: -40°C ~ +85°C
    - 封装形式: DIP14, DMP14, SSOP14

    产品特点和优势


    NJM2902具备以下显著特点和优势:
    - 单电源供电能力: 允许在广泛的电压范围内工作,极大提升了应用的灵活性。
    - 高增益: 可达到100V/mV,适合高精度信号处理需求。
    - 低功耗: 工作电流低至1mA,特别适合电池供电设备。
    - 快速响应: 斜率为0.5V/μs,适用于高速信号处理。
    - 宽输入共模电压范围: 可接受高达3.5V的共模电压,增强了抗干扰能力。

    应用案例和使用建议


    应用案例:
    NJM2902 运算放大器可应用于各种场合,如音频信号处理、电机控制、传感器信号调理等领域。尤其在音频信号放大器中,通过合理设置反馈电阻可以有效改善交叉失真问题。
    使用建议:
    1. 当使用双电源模式时,为减少交叉失真,可以在输出端连接一个拉下电阻(RP)到GND,以确保输出电压能更准确地跟随输入信号。
    2. 在设计电路时,注意输入电压应在规定的范围内,避免损坏内部晶体管。

    兼容性和支持


    NJM2902 与多种封装形式兼容,包括DIP14, DMP14, 和 SSOP14。NJRC公司提供了详细的技术文档和相应的技术支持,确保用户能够顺利应用该产品。

    常见问题与解决方案


    - 问题: 电源电压超出推荐范围时,如何保护器件?
    - 解决: 确保供电电压不超过32V(单电源)或±16V(双电源),同时在设计时加入过压保护电路。

    - 问题: 输出电压不稳定时,怎样稳定输出?
    - 解决: 检查负载电阻是否过大导致饱和,适当减小负载电阻或增加输出滤波电容。

    总结和推荐


    总体而言,NJM2902是一款性能优异、稳定性高的四通道单电源运算放大器,特别适合需要高精度和高可靠性的应用场合。它在低功耗、高增益和宽工作温度范围等方面表现优异,具备较强的市场竞争力。鉴于其卓越的功能和广泛的适用范围,强烈推荐在专业电子设计中选用NJM2902。
    希望以上信息对您选择合适的电子元器件有所帮助。

NJM2902N参数

参数
最大工作供电电压 ±15V,30V
每个通道的输出电流 -
电流 - 输入偏置 20nA
CMRR - 共模抑制比 85dB
最小工作供电电压 -
Vos - 输入偏置电压 2mV
通道数量 4
-3db带宽 -
典型压摆率 500mV/μs
典型供电电流 1mA
典型增益带宽 500KHz
长*宽*高 19mm*6.4mm*3.4mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装
