74ACT11241DW

厂牌: TEXAS INSTRUMENTS
产品描述: 非反相 三态 8 8 4.5V 5.5V 24mA Buffer,CMOS,Line Driver -24mA SOIC-24 导线安装,贴片安装 15.4mm*7.52mm*2.35mm
供应商型号: CY-74ACT11241DW
供应商: Avnet
标准整包数: 1

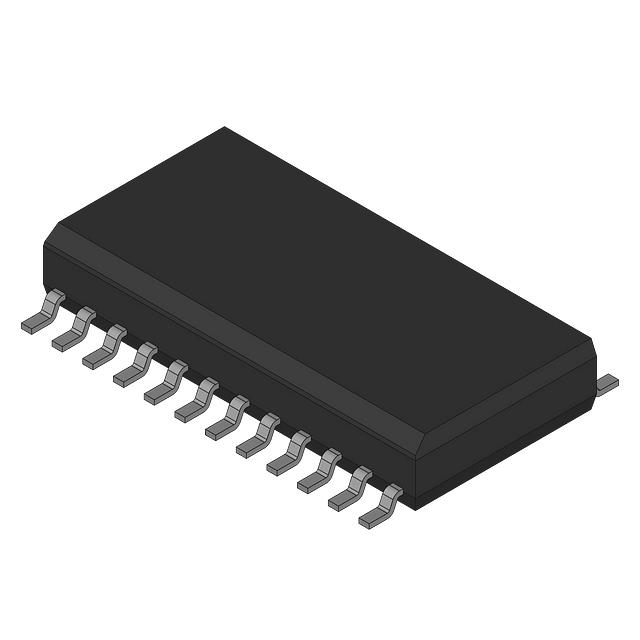

TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 74ACT11241DW

74ACT11241DW概述

    高性能八位缓冲器/线驱动器 —— 74ACT11241 技术详解

    产品简介


    74ACT11241 是一款由德州仪器(TI)推出的高性能八位缓冲器/线驱动器芯片,专为提高存储器地址驱动器、时钟驱动器及总线接收器和发送器的整体性能而设计。此器件支持三态输出,可有效驱动总线线路或存储器地址寄存器。此外,输入兼容TTL电平,且采用了EPIC™增强型植入式CMOS工艺技术,显著提升了性能与可靠性。
    这款芯片广泛应用于高密度逻辑电路设计、工业控制、通信系统以及嵌入式系统等领域。通过其高性能输出和精确的设计,74ACT11241 成为高可靠性和高性能要求场景的理想选择。

    技术参数


    | 参数 | 描述 |

    | 输出电压范围 | -0.5 V 至 VCC+0.5 V |
    | 输入电流 | -20 mA(输入钳位电流) |
    | 输出电流 | ±50 mA(连续输出电流) |
    | 电源电压范围 | 4.5 V 至 5.5 V |
    | 工作温度范围 | 54ACT11241:-55°C 至 125°C;74ACT11241:-40°C 至 85°C |
    | 开关时间 | 上升/下降时间:1.5 ns 至 10 ns (典型值为 6.6 ns) |
    | 逻辑符号支持 | 符合ANSI/IEEE Std 91-1984 和IEC Publication 617-12 标准 |
    | 封装形式 | 小型化塑料外壳、陶瓷芯片载体、标准300mil双列直插式封装等多种形式 |

    产品特点和优势


    1. 高性能设计:采用EPIC™增强型工艺,能够提供高达300-mil的DIP封装和小型化SOP封装,满足多样化需求。
    2. 高可靠性:500 mA 漏电流下仍具备出色的抗锁存能力,在极端温度范围内稳定运行。
    3. 三态输出:支持独立控制每个输出通道的状态(高阻态),适用于多主设备通信。
    4. 紧凑布局:流线型架构有助于优化PCB设计,减少布线复杂度,降低信号干扰风险。
    5. 兼容性强:与TTL逻辑兼容的输入设计,简化了不同平台间的集成。
    6. 高密度适配:支持多通道配置,适合用于存储器和高速总线的地址管理。
    应用案例与使用建议
    应用案例:
    - 作为多用途存储器地址驱动器,例如SRAM、DRAM等的地址选择。
    - 实现高速时钟信号的传输与分配。
    - 在工业控制系统中,用作接口缓冲器以隔离信号源与负载。
    使用建议:
    - 确保外部电源稳定,并遵循推荐的工作温度范围,避免过压或欠压操作。
    - 在高频率下使用时,应加装滤波电容以减小噪声影响。
    - 设计时需考虑芯片之间的信号延时匹配问题,确保时序符合系统要求。

    兼容性和支持


    - 该器件与其他TTL系列芯片完全兼容,易于与其他电子模块协同工作。
    - 提供多类型封装选择,满足不同的安装需求。
    - 德州仪器提供详尽的技术支持文档及售后服务,包括测试报告和失效分析服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关速度不符合预期 | 检查电源电压是否在4.5V至5.5V范围内,必要时调整电容配置以提升响应速度。 |
    | 输出出现异常状态 | 检查输入引脚是否正确接地或接收到正确的逻辑信号。 |
    | 静态功耗过高 | 确认所有未使用的输入引脚处于正确的状态(如接地或连接到VCC)。 |

    总结和推荐


    74ACT11241 是一款功能强大且可靠的八位缓冲器/线驱动器,以其卓越的性能和灵活性在市场上具有显著的竞争优势。无论是需要高性能逻辑处理还是复杂系统的集成,这款芯片都值得信赖。综上所述,强烈推荐此产品用于对可靠性要求极高的场景中。
    希望以上内容能帮助您更好地了解74ACT11241的功能与应用!如需进一步咨询,请随时联系德州仪器官方客服获取更多详细资料和支持。

74ACT11241DW参数

参数
输入数量 8
最小工作供电电压 4.5V
元件数量 -
输出数量 8
输入类型 -
极性 非反相
Iq-静态电流 -
最大工作供电电压 5.5V
每元件位数 -
高电平输出电流 -24mA
输出类型 三态
逻辑功能 Buffer,CMOS,Line Driver
低电平输出电流 24mA
长*宽*高 15.4mm*7.52mm*2.35mm
通用封装 SOIC-24
安装方式 导线安装,贴片安装
零件状态 停产
包装方式 散装

74ACT11241DW厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74ACT11241DW数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 TEXAS INSTRUMENTS 74ACT11241DW 74ACT11241DW数据手册

74ACT11241DW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.787 ¥ 6.7722
300+ $ 0.7798 ¥ 6.7112
500+ $ 0.7726 ¥ 6.6502
1000+ $ 0.7509 ¥ 6.3451
5000+ $ 0.7509 ¥ 6.3451
库存: 1200
起订量: 148 增量: 1
交货地:
最小起订量为:100
合计: ¥ 677.22
直接购买
加入购物车
