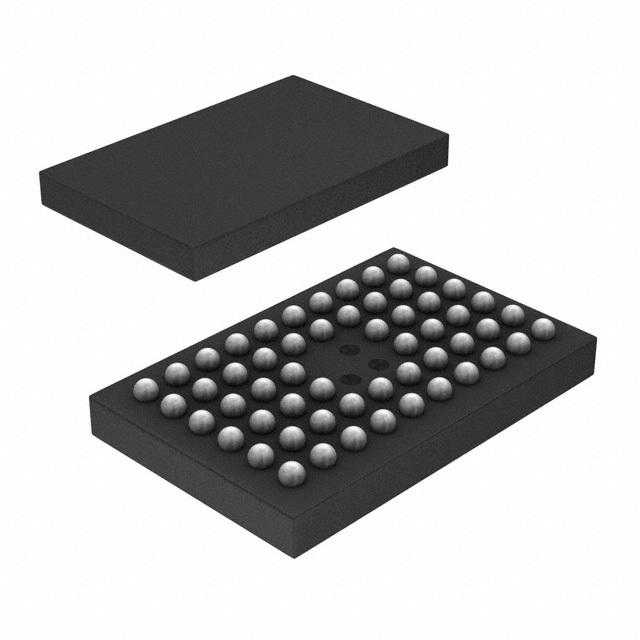

74ALVTH16245ZQLR

厂牌: TEXAS INSTRUMENTS
产品描述: 3.2mA 非反相 三态 2 8 2.3V 2.3V 64mA 收发器,非反相 32mA BGA-56 贴片安装 7mm*4.5mm*750μm
供应商型号: 25E-74ALVTH16245ZQLR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 74ALVTH16245ZQLR

74ALVTH16245ZQLR概述


    产品简介


    ALVTH16245 双八位非反相三态收发器 是一种专为2.5V或3.3V供电设计的16位(双八位)非反相三态收发器。该器件可以在2.5V到3.3V的电压范围内运行,但具备在5V系统环境中提供TTL接口的能力。适用于数据传输的双向通道,允许A总线到B总线的数据传输,或者反过来。

    技术参数


    - 供电范围:2.5V ± 0.2V 或 3.3V ± 0.3V
    - 输入电压范围:0 V 到 VCC
    - 高电平输出电流:-24 mA 至 -32 mA(3.3V供电时)
    - 低电平输出电流:24 mA 至 32 mA(3.3V供电时)
    - 最大输出电压:当VCC = 3.3V时,VOH = 2V;VOL = 0.55V(最大值)
    - 电源电流:3.2 mA 至 5 mA(3.3V供电时)
    - 工作温度范围:-40°C 至 85°C(商用级),-55°C 至 125°C(工业级)

    产品特点和优势


    1. 混合模式信号操作:支持5V输入和输出电压,与2.3V至3.6V VCC兼容。
    2. 高驱动能力:3.3V供电时,可以达到±32mA的驱动能力。
    3. 内部活动总线保持电路:使用总线保持电路,避免总线浮动,减少外部上拉/下拉电阻的使用。
    4. 低输出地面反弹:典型值<0.8V(VCC=3.3V时)。
    5. 热插入支持:通过Ioff和电源启动三态支持,确保热插入安全性。
    6. 高抗闩锁性能:符合JESD 78标准,Class II。

    应用案例和使用建议


    应用案例
    ALVTH16245广泛应用于数据传输、接口转换等领域,例如服务器、网络设备、工业控制系统等。
    使用建议
    - 在设计PCB布局时,考虑分布的VCC和GND引脚,以最小化高速切换噪声。
    - 在热插入场景中,确保正确配置Ioff和电源启动三态功能。
    - 使用活动总线保持电路来防止数据输入悬空。

    兼容性和支持


    - 兼容性:支持热插拔操作,适合与不同电压等级的系统接口。
    - 支持和服务:德州仪器提供了详尽的技术文档和应用指南,以确保用户能够充分利用该器件的功能。

    常见问题与解决方案


    1. 问题:热插入时出现电流倒流。
    - 解决方案:配置Ioff和电源启动三态功能,确保热插拔时电流不会倒流。
    2. 问题:总线浮动导致信号不稳定。
    - 解决方案:启用活动总线保持电路,防止数据输入悬空。

    总结和推荐


    ALVTH16245 双八位非反相三态收发器 以其卓越的驱动能力和低功耗特性,在多种应用中表现出色。其独特的功能和广泛的适用范围使其在市场上具有很高的竞争力。因此,强烈推荐在需要高效、可靠数据传输的应用中采用此器件。

74ALVTH16245ZQLR参数

参数
元件数量 2
每元件位数 8
输出类型 三态
Iq-静态电流 3.2mA
输出数量 -
低电平输出电流 64mA
极性 非反相
最大工作供电电压 2.3V
逻辑功能 收发器,非反相
最小工作供电电压 2.3V
输入数量 -
高电平输出电流 32mA
输入类型 -
长*宽*高 7mm*4.5mm*750μm
通用封装 BGA-56
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

74ALVTH16245ZQLR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74ALVTH16245ZQLR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 TEXAS INSTRUMENTS 74ALVTH16245ZQLR 74ALVTH16245ZQLR数据手册

74ALVTH16245ZQLR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 8.7787
5000+ ¥ 8.3857
10000+ ¥ 8.082
库存: 4907
起订量: 1140 增量: 0
交货地:
最小起订量为:10
合计: ¥ 87.78
