首页  >  产品百科  >  JM38510/05152BEA

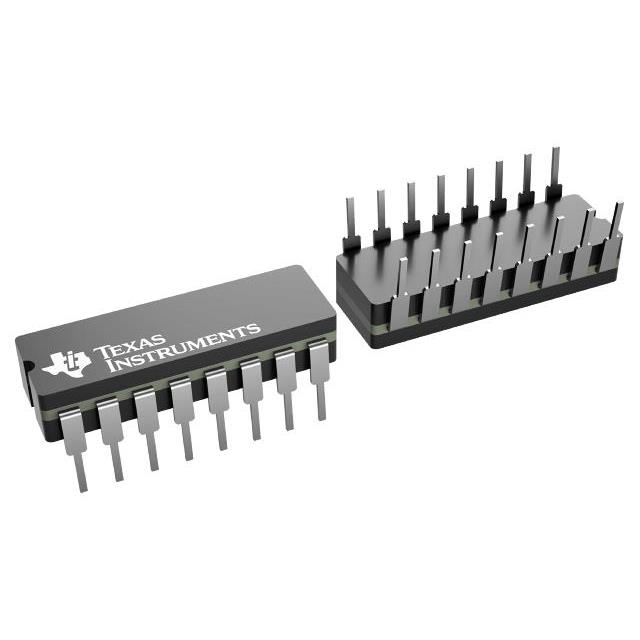

JM38510/05152BEA

产品分类: 触发器
厂牌: TEXAS INSTRUMENTS
产品描述: 正边沿 20μA 90ns@ 15V,50pF 反相,非反相 互补 2 3V 18V 6.8mA Set(Preset) and Reset CD4000 5pF 6.8mA 24MHz CDIP-16 通孔安装
供应商型号: JM38510/05152BEA
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 触发器 JM38510/05152BEA

JM38510/05152BEA概述

    CD4027B CMOS Dual J-K Flip Flop 技术手册

    1. 产品简介


    CD4027B 是一款由德州仪器(Texas Instruments)生产的CMOS双J-K触发器。它包含两个独立且完全相同的互补对称型J-K触发器,每个触发器都配备了J输入、K输入、Set输入、Reset输入和时钟输入信号。缓冲后的Q和Q非输出为用户提供方便的操作。这款芯片适用于控制电路、寄存器和计数器等功能。

    2. 技术参数


    - 供电电压范围: 3V至18V
    - 静态电气特性:
    - 静态功耗: 30 μA 至 600 μA
    - 输入电流: ±1 μA (VDD = 18V)
    - 输出低电平电流: 1.3 mA 至 6.8 mA
    - 输出高电平电流: -3.2 mA 至 -1 mA
    - 输出低电平电压: 0.51 V 至 1 V
    - 输出高电平电压: 9.95 V 至 10 V
    - 动态电气特性:
    - 传播延迟时间: 45 ns 至 90 ns (时钟到Q或Q非输出)
    - 最大时钟输入频率: 16 MHz (在5V至15V供电下)
    - 封装选项: 包括PDIP、CDIP、SOIC、TSSOP等多种封装类型

    3. 产品特点和优势


    - 静态翻转操作: 可以保持状态不变,即使时钟信号处于高电平或低电平。
    - 超低输入电流: 在18V和全温度范围内,最大输入电流仅为1 μA。
    - 高标准输出特性: 符合JEDEC标准,标准化对称输出特性。
    - 稳定性强: 在-55°C至125°C的工作温度范围内表现稳定。

    4. 应用案例和使用建议


    CD4027B广泛应用于需要执行控制、寄存器和计数器功能的电路中。例如,在一个简单的计数器电路中,可以利用CD4027B来实现两位二进制计数。此外,在数字逻辑电路中,可以通过设置不同的输入信号来控制触发器的状态变化。
    使用建议:
    - 在使用时注意时钟脉冲宽度和频率的限制。
    - 确保电源电压在规定的范围内,避免过压或欠压。
    - 设计时应注意散热问题,特别是长时间运行时。

    5. 兼容性和支持


    CD4027B可与其他CMOS集成电路如CD4013B双D型触发器兼容,可以方便地进行互换。德州仪器提供详尽的技术文档和支持资源,确保用户能够正确使用该产品。

    6. 常见问题与解决方案


    - 问题: 触发器输出异常。
    - 解决方案: 检查电源电压是否稳定,确保在规定范围内。同时检查输入信号是否符合要求。
    - 问题: 工作温度超出范围。
    - 解决方案: 确保电路工作在-55°C至125°C的温度范围内,必要时采取散热措施。

    7. 总结和推荐


    总体来说,CD4027B是一款高性能、多功能的双J-K触发器,非常适合于各种控制和计数电路的应用。其超低输入电流和稳定的性能使其成为数字逻辑设计的理想选择。德州仪器提供的详尽技术文档和强大的支持服务也为其加分不少。因此,强烈推荐使用CD4027B进行相关电路的设计与开发。

JM38510/05152BEA参数

参数
逻辑系列 CD4000
高电平输出电流 6.8mA
触发器类型 正边沿
传播延迟时间 90ns@ 15V,50pF
Iq-静态电流 20μA
元件数量 2
最大工作供电电压 18V
时钟频率 24MHz
低电平输出电流 6.8mA
输出类型 互补
极性 反相,非反相
输入电容 5pF
逻辑功能 Set(Preset) and Reset
输入类型 -
最小工作供电电压 3V
21.34mm(Max)
7.62mm(Max)
3.56mm(Max)
通用封装 CDIP-16
安装方式 通孔安装
应用等级 军用级
包装方式 管装

JM38510/05152BEA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JM38510/05152BEA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 触发器 TEXAS INSTRUMENTS JM38510/05152BEA JM38510/05152BEA数据手册

JM38510/05152BEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 555.7669
3000+ ¥ 542.2116
6000+ ¥ 524.1379
库存: 2961
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 555766.9
直接购买
加入购物车
