74ALVCH32374ZKER

产品分类: 触发器
厂牌: TEXAS INSTRUMENTS
产品描述: 正边沿 80μA 4.2ns@ 3.3V,50pF 非反相 三态,非反相 4 1.65V 3.6V 24mA Standard ALVC 单端 3pF 24mA 150MHz BGA-96 贴片安装,黏合安装 13.5mm*5.5mm*850μm
供应商型号: 25E-74ALVCH32374ZKER
供应商: 国内现货
标准整包数: 1

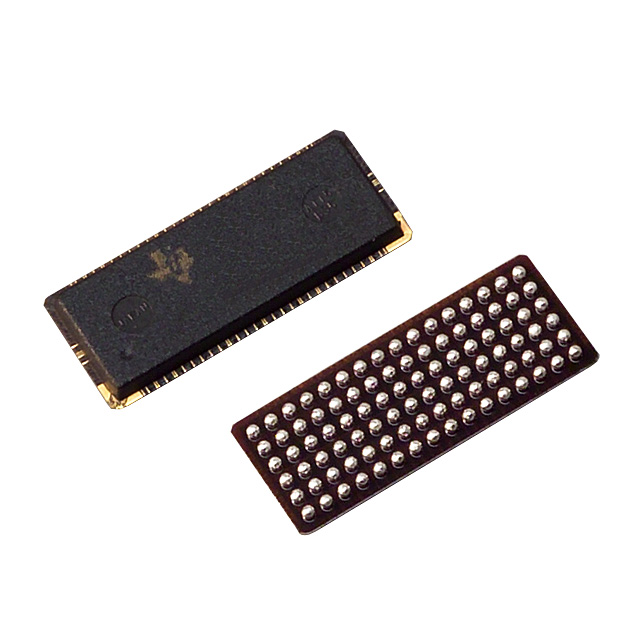

TEXAS INSTRUMENTS 触发器 74ALVCH32374ZKER

74ALVCH32374ZKER概述


    产品简介


    SN74ALVCH32374 是一款由德州仪器(Texas Instruments)生产的32位边沿触发D型锁存器,具有三态输出。该器件属于Widebus+™系列,适用于各种电子系统设计,如缓冲寄存器、I/O端口、双向总线驱动器及工作寄存器。它可在1.65V至3.6V的工作电压范围内运行,最大传播延迟时间为4.2ns(在3.3V下),具备出色的ESD保护和闩锁性能。

    技术参数


    - 供电范围: 1.65V 至 3.6V
    - 输入电压范围: -0.5V 至 4.6V
    - 输出电压范围: -0.5V 至 VCC + 0.5V
    - 输入钳位电流: VI < 0 时 -50mA
    - 输出钳位电流: VO < 0 时 -50mA
    - 连续输出电流: ±50mA
    - 热阻抗: 40°C/W(GKE/ZKE封装)
    - 存储温度范围: -65°C 至 150°C
    - 时钟频率: 最高可达150MHz
    - 传播延迟时间: CLK到Q 4.2ns (在3.3V下)
    - 输出电容: 7pF
    - 静态功耗: 80µA (VCC = 3.6V, IO = 0)

    产品特点和优势


    SN74ALVCH32374的主要优势包括:
    - 高可靠性: 拥有超过100mA的闩锁性能和ESD保护,确保在恶劣环境下的稳定运行。
    - 低功耗: 即使在3.6V的工作电压下,其功耗仅为80µA(当输出为0且无输入变化时)。
    - 多功能性: 可以配置为多个8位、16位或32位的D型触发器,适用范围广。
    - 易于操作: 具备内部总线保持电路,无需外部上拉/下拉电阻,简化了电路设计。

    应用案例和使用建议


    应用案例
    - 缓冲寄存器: SN74ALVCH32374可以作为缓冲寄存器,用于存储临时数据。
    - I/O端口: 在微控制器中作为I/O扩展,提供更多的输入输出通道。
    - 双向总线驱动器: 在多主设备总线系统中实现数据传输。
    使用建议
    - 确保高阻态: 在上电或掉电过程中,确保OE引脚通过上拉电阻连接到VCC,最小值取决于驱动器的电流吸收能力。
    - 考虑温度范围: 设计时需考虑器件的工作温度范围(-40°C 至 85°C),特别是在工业应用中。
    - 优化布线: 确保正确的布局以减少信号反射和电磁干扰,尤其是在高频应用中。

    兼容性和支持


    - 兼容性: 该器件可与其他符合相应标准的32位D型触发器兼容,具体细节可参考产品数据表。
    - 支持: 德州仪器提供了详尽的技术文档和支持服务,用户可以通过官网获取更多技术支持和最新信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 传播延迟时间长 | 确保电路设计合理,避免过长的走线和不必要的阻抗不匹配。 |
    | 输出信号失真 | 检查电源电压是否稳定,尝试优化电源滤波电路。 |
    | 输出电平不符合预期 | 检查输入逻辑电平是否正确,确认OE引脚的控制状态。 |

    总结和推荐


    SN74ALVCH32374是一款功能强大且高度可靠的32位边沿触发D型锁存器,适合于多种应用场合,如缓冲寄存器、I/O端口、双向总线驱动器等。其高集成度和多功能性使其成为现代电子系统设计的理想选择。虽然该器件的初始投资成本较高,但考虑到其卓越的性能和稳定性,它仍然是一个值得推荐的选择。用户应在设计阶段充分考虑其应用场景和性能要求,以发挥其最大效能。

74ALVCH32374ZKER参数

参数
低电平输出电流 24mA
最大工作供电电压 3.6V
传播延迟时间 4.2ns@ 3.3V,50pF
输出类型 三态,非反相
输入电容 3pF
输入类型 单端
触发器类型 正边沿
时钟频率 150MHz
最小工作供电电压 1.65V
高电平输出电流 24mA
元件数量 4
逻辑功能 Standard
极性 非反相
Iq-静态电流 80μA
逻辑系列 ALVC
长*宽*高 13.5mm*5.5mm*850μm
通用封装 BGA-96
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 散装,卷带包装

74ALVCH32374ZKER厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74ALVCH32374ZKER数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 触发器 TEXAS INSTRUMENTS 74ALVCH32374ZKER 74ALVCH32374ZKER数据手册

74ALVCH32374ZKER封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 31.796
5000+ ¥ 30.3727
10000+ ¥ 29.2725
库存: 4590
起订量: 315 增量: 0
交货地:
最小起订量为:10
合计: ¥ 317.96
