SN74LVTH574DB

产品分类: 触发器
厂牌: TEXAS INSTRUMENTS
产品描述: 正边沿 190μA 4.5ns@ 3.3V,50pF 非反相 三态,非反相 1 2.7V 3.6V 64mA Standard LVT TTL 3pF 32mA 150MHz SSOP-20 贴片安装 7.2mm*5.3mm*1.95mm
供应商型号: SN74LVTH574DB
供应商: 国内现货
标准整包数: 1000

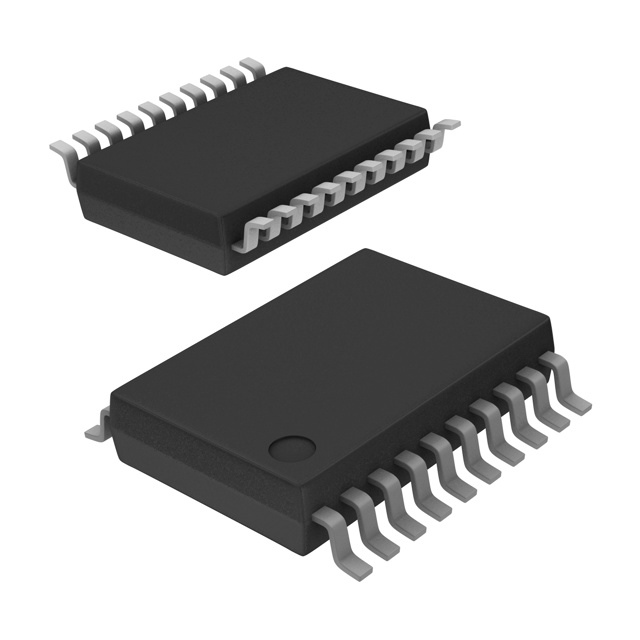

TEXAS INSTRUMENTS 触发器 SN74LVTH574DB

SN74LVTH574DB概述


    产品简介


    SN54LVTH574, SN74LVTH574
    这些产品是3.3V低压专用的八位边沿触发型D触发器(D-type flip-flops),带有三态输出。它们设计用于低电压(3.3V)VCC操作,但也能够在5V系统环境中提供TTL接口。此系列触发器适用于各种需要高性能存储与传输逻辑信号的应用场景,例如工业控制、通信系统及数据处理设备。

    技术参数


    - 供电电压范围:2.7V到3.6V
    - 输入电压范围:-0.5V到7V
    - 输出状态下的电压范围:-0.5V到7V
    - 高电平输出电流:SN54LVTH574为-24mA,SN74LVTH574为-32mA
    - 低电平输出电流:SN54LVTH574为48mA,SN74LVTH574为64mA
    - 高阻抗状态下的输出电流:IOZH和IOZL分别在3.6V时为5μA和-5μA
    - 开关频率:最高可达150MHz
    - 时序参数:如时钟脉冲宽度(tw)、设置时间(tsu)、保持时间(th)等均符合推荐操作条件
    - 热阻抗:不同封装材料的热阻抗有所不同,其中RGY封装的热阻抗最低,为37°C/W
    - 工作温度范围:SN54LVTH574为-55°C至125°C,SN74LVTH574为-40°C至85°C

    产品特点和优势


    1. 支持混合模式信号操作:允许5V输入和输出电压与3.3V VCC共存,方便集成于不同电压环境。
    2. 电池供电:可支持从2.7V到3.6V的电压范围,提供不带调节器的电池运行能力。
    3. 高可靠性:采用先进的ESD保护,超过JESD 22标准。
    4. 高阻抗状态:当处于高阻抗状态时,输出不会显著加载或驱动总线,从而增强其驱动能力。
    5. 热插拔能力:通过Ioff电路确保电源插入时的安全性,防止反向电流回流。
    6. 自持总线功能:无需外部上拉/下拉电阻即可稳定未使用或浮动的数据输入。

    应用案例和使用建议


    这些触发器广泛应用于各类需要快速、可靠的数据处理的应用中。例如,在工业控制系统中,用于数据采集与传输;在通信系统中,作为信号缓冲与转换器。对于使用者来说,可以参考以下几点来优化配置:
    - 在设计时考虑不同的封装类型以适应不同的散热需求。
    - 确保OE引脚正确连接至VCC或接地,以避免不必要的高阻态现象。
    - 考虑使用更高级别的封装(如RGY)来提高热稳定性。

    兼容性和支持


    这些触发器可以轻松与其他3.3V和5V系统的组件兼容。此外,制造商提供了详细的文档和技术支持,包括针对不同封装类型的包装数量、热数据、符号化和PCB设计指南等,可在官方网站(如www.ti.com/sc/package)获取。用户还可以通过技术支持获得帮助。

    常见问题与解决方案


    1. 输入电压超限:确保输入电压在规定的范围内(-0.5V至7V)。
    2. 输出电流不足:检查供电电压是否正常,特别是输出处于高电平时。
    3. 热插拔异常:确认OE引脚已正确连接至VCC或接地,且使用了适当的ESD保护措施。

    总结和推荐


    综上所述,SN54LVTH574和SN74LVTH574是一款高性能的八位边沿触发型D触发器,具有卓越的性能和广泛的适用性。特别适合需要低电压操作并具备高效能、高可靠性的场合。我们强烈推荐在相关项目中使用这些产品。

SN74LVTH574DB参数

参数
最小工作供电电压 2.7V
传播延迟时间 4.5ns@ 3.3V,50pF
输入类型 TTL
高电平输出电流 32mA
最大工作供电电压 3.6V
Iq-静态电流 190μA
极性 非反相
输出类型 三态,非反相
逻辑功能 Standard
输入电容 3pF
逻辑系列 LVT
时钟频率 150MHz
元件数量 1
触发器类型 正边沿
低电平输出电流 64mA
长*宽*高 7.2mm*5.3mm*1.95mm
通用封装 SSOP-20
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

SN74LVTH574DB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

SN74LVTH574DB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 触发器 TEXAS INSTRUMENTS SN74LVTH574DB SN74LVTH574DB数据手册

SN74LVTH574DB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.658
2000+ ¥ 3.565
3000+ ¥ 3.472
库存: 3000
起订量: 1000 增量: 70
交货地:
最小起订量为:1000
合计: ¥ 3658
直接购买
