54FCT574TLB

产品分类: 触发器
产品描述: 正边沿 1mA 11ns@ 5V,50pF 三态 1 4.5V 5.5V 48mA Standard 10pF 15mA LCC-20 贴片安装 8.9mm*8.9mm*1.52mm
供应商型号: CY-54FCT574TLB
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS 触发器 54FCT574TLB

54FCT574TLB概述


    产品简介


    IDT54/74FCT574T/AT/CT:快速CMOS八位双态寄存器
    IDT54/74FCT574T/AT/CT 是一款高性能的八位双态寄存器,适用于军用和工业级温度范围的应用。它采用了先进的双金属CMOS技术,能够在极端环境下保持稳定的工作状态。该寄存器主要用于数据存储和同步操作,在通信、计算机、自动化控制等领域有着广泛的应用。

    技术参数


    - 温度范围:
    - 工业级:-40°C 至 +85°C
    - 军工级:-55°C 至 +125°C
    - 电气特性:
    - 输出高电压(VOH):3.3V(典型值)
    - 输出低电压(VOL):0.3V(典型值)
    - 输入电容(CIN):6pF 至 10pF
    - 输出电容(COUT):8pF 至 12pF
    - 输出驱动能力:
    - 高电流输出(IOH):-15mA
    - 低电流输出(IOL):48mA
    - 电源电压范围:
    - VCC:5.0V ±5%(工业级),5.0V ±10%(军工级)

    产品特点和优势


    IDT54/74FCT574T/AT/CT 的主要优势如下:
    - 标准、A、C 等级:提供多种级别的产品以适应不同的应用需求。
    - 低泄漏电流:输入和输出泄漏电流 ≤1µA,确保信号传输的稳定性。
    - 兼容性强:True TTL 兼容输入和输出,适合各种电路设计。
    - 高性能输出:高电流和低电流输出能力,满足高速数据传输的需求。
    - 可靠性高:符合JEDEC标准,同时军工级产品还通过了MIL-STD-883认证,适合苛刻的工业环境。

    应用案例和使用建议


    应用场景:
    - 通信系统:用于数据存储和缓存。
    - 计算机接口:用于并行数据传输。
    - 自动化控制系统:作为数据缓冲器和时序控制部件。
    使用建议:
    - 在使用过程中,注意保证电源电压的稳定性和正确的输入电平,以避免因电压波动导致的信号不稳定。
    - 对于高频率的数据传输,建议使用外部去耦电容来减少电源噪声的影响。
    - 定期检查电路的连接情况,确保所有连接牢固且没有氧化现象。

    兼容性和支持


    兼容性:
    - 可选工业级封装:SOIC, QSOP
    - 军工级封装:CERDIP, LCC
    支持和服务:
    - 提供详细的技术文档和应用指南。
    - 针对用户的特定需求,提供定制化技术支持。
    - 可通过官网和技术支持热线获得技术支持和售后服务。

    常见问题与解决方案


    1. 问题:电源电压超出允许范围。
    解决方案:确保电源电压在规定范围内(工业级:5.0V ±5%,军工级:5.0V ±10%)。
    2. 问题:数据传输不稳定。
    解决方案:检查输入信号是否符合设定的时间要求(如 setup 和 hold 时间),并使用适当的去耦电容来稳定电源电压。
    3. 问题:输出出现高阻抗状态。
    解决方案:确认输出使能输入(OE)处于正确状态,即 OE 为低电平时输出有效,为高电平时输出处于高阻抗状态。

    总结和推荐


    IDT54/74FCT574T/AT/CT 是一款高性能、高可靠性的八位双态寄存器,非常适合在通信、计算机和自动化控制等应用中使用。其强大的兼容性、广泛的温度范围以及优秀的性能使其成为市场的热门选择。如果您需要一个能够在极端条件下保持稳定运行的寄存器组件,IDT54/74FCT574T/AT/CT 将是一个理想的选择。强烈推荐在您的下一个项目中使用此产品。

54FCT574TLB参数

参数
元件数量 1
Iq-静态电流 1mA
高电平输出电流 15mA
输入电容 10pF
最大工作供电电压 5.5V
时钟频率 -
输出类型 三态
逻辑系列 -
最小工作供电电压 4.5V
逻辑功能 Standard
低电平输出电流 48mA
触发器类型 正边沿
传播延迟时间 11ns@ 5V,50pF
极性 -
输入类型 -
长*宽*高 8.9mm*8.9mm*1.52mm
通用封装 LCC-20
安装方式 贴片安装
零件状态 在售
包装方式 散装

54FCT574TLB厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

54FCT574TLB数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 触发器 RENESAS ELECTRONICS 54FCT574TLB 54FCT574TLB数据手册

54FCT574TLB封装设计

查看详情并下载
Symbol
Footprint

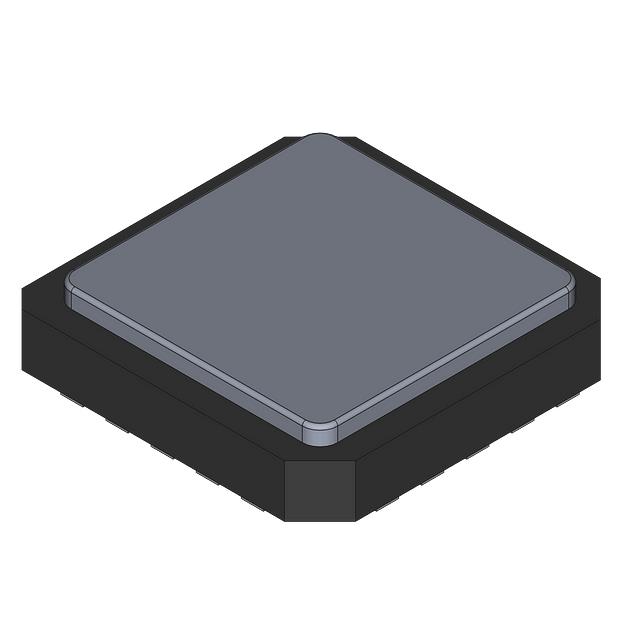

3D Model
