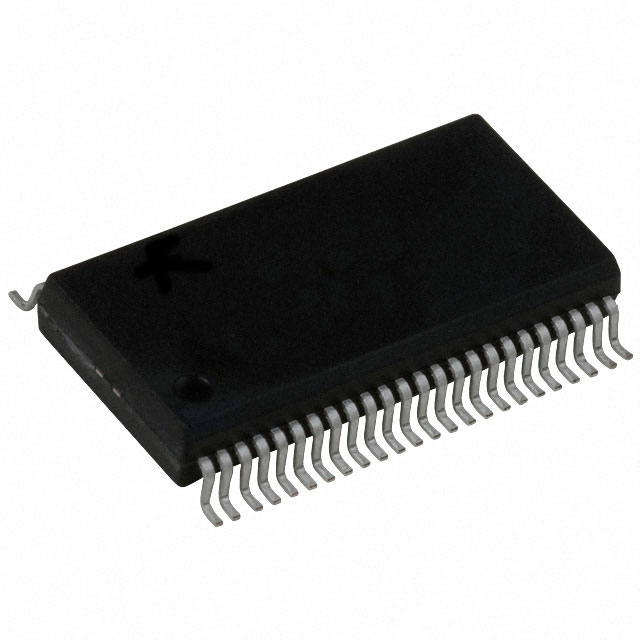

74FCT162374CTPACT

产品分类: 触发器
厂牌: TEXAS INSTRUMENTS
产品描述: 正边沿 500μA 5.2ns 非反相 三态,非反相 2 4.5V 5.5V 24mA Standard FCT TTL 4.5pF 24mA TSSOP-48 贴片安装,黏合安装 12.5mm*6.1mm*1.15mm
供应商型号: 74FCT162374CTPACT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 触发器 74FCT162374CTPACT

74FCT162374CTPACT概述

    16-Bit Registers: CY74FCT16374T & CY74FCT162374T

    1. 产品简介


    CY74FCT16374T 和 CY74FCT162374T 是专为高效率低功耗总线应用设计的16位D型寄存器。这些器件可作为两个独立的8位寄存器或作为一个16位寄存器使用,具体取决于输出使能(OE)和时钟(CLK)输入的连接方式。它们非常适合驱动大容量负载和低阻抗背板,并且能够提供显著降低的噪声特性,是高性能系统中不可或缺的一部分。

    2. 技术参数


    CY74FCT16374T 的技术参数包括:
    - 最大导通电流:64mA(灌电流),32mA(源电流)
    - 典型输出低电压 (VOLP):<1.0V(VCC=5V,TA=25°C)
    CY74FCT162374T 的技术参数包括:
    - 平衡输出驱动器:24mA
    - 输出低电压 (VOLP):<0.6V(VCC=5V,TA=25°C)
    通用参数还包括:
    - 工作温度范围:-40°C 至 +85°C
    - VCC 范围:5V ± 10%
    - 静电放电电压:>2000V
    - 输出延迟时间:2.0 ns 至 10.0 ns(典型值)

    3. 产品特点和优势


    这两款16位寄存器具有以下独特优势:
    - 支持部分掉电模式操作,可有效减少能耗。
    - 内置边沿速率控制电路,显著改善了噪声特性。
    - 高达2000V的静电放电保护能力。
    - 小巧的TSSOP(19.6-mil)和SSOP(25-mil)封装,便于简化PCB布局。
    - 最大输出偏移时间<0.5ns,确保信号同步稳定性。
    - 能够承受-55°C到+125°C的存储温度范围。

    4. 应用案例和使用建议


    应用案例:
    - 高容量负载驱动: CY74FCT16374T 在驱动高容量负载时表现出色,适用于需要稳定电源输出的应用。
    - 低阻抗背板通信: CY74FCT162374T 适合于驱动低阻抗背板和传输线,减少噪声和地面回弹效应。
    使用建议:
    - 确保所有未使用的输入端始终连接到适当的逻辑电平(VCC 或地)。
    - 在高负载情况下,适当增加外部限流电阻以避免过载。

    5. 兼容性和支持


    这些器件与标准CMOS和TTL电路兼容。厂商提供了详细的技术文档和支持服务,帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题:电源电压超出范围。
    - 解决方案: 确保VCC在指定范围内(5V ± 10%)。
    - 问题:信号同步问题。
    - 解决方案: 检查输入和输出延迟时间是否符合规范,并进行必要的调整。
    - 问题:接地回弹现象严重。
    - 解决方案: 在必要时增加外部限流电阻来减小输出电流。

    7. 总结和推荐


    综上所述,CY74FCT16374T 和 CY74FCT162374T 在性能和可靠性方面均表现出色,适用于多种工业应用场景。无论是需要处理高容量负载还是要求低噪声特性的场合,这两款寄存器都是理想的选择。强烈推荐使用这些器件以获得最佳性能。

74FCT162374CTPACT参数

参数
高电平输出电流 24mA
低电平输出电流 24mA
最小工作供电电压 4.5V
触发器类型 正边沿
Iq-静态电流 500μA
时钟频率 -
输入类型 TTL
输入电容 4.5pF
逻辑系列 FCT
最大工作供电电压 5.5V
极性 非反相
元件数量 2
传播延迟时间 5.2ns
逻辑功能 Standard
输出类型 三态,非反相
长*宽*高 12.5mm*6.1mm*1.15mm
通用封装 TSSOP-48
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 最后售卖
包装方式 散装,卷带包装

74FCT162374CTPACT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74FCT162374CTPACT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 触发器 TEXAS INSTRUMENTS 74FCT162374CTPACT 74FCT162374CTPACT数据手册

74FCT162374CTPACT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 8.6376
2000+ ¥ 8.418
3000+ ¥ 8.1984
库存: 20000
起订量: 1000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 8637.6
