SN74LVTH574DBR

产品分类: 触发器
厂牌: TEXAS INSTRUMENTS
产品描述: 正边沿 190μA 4.5ns@ 3.3V,50pF 非反相 三态,非反相 1 2.7V 3.6V 64mA Standard LVT TTL 3pF 32mA 150MHz SSOP-20 贴片安装,黏合安装 7.2mm*5.3mm*1.95mm
供应商型号: SN74LVTH574DBR
供应商: 国内现货
标准整包数: 1000

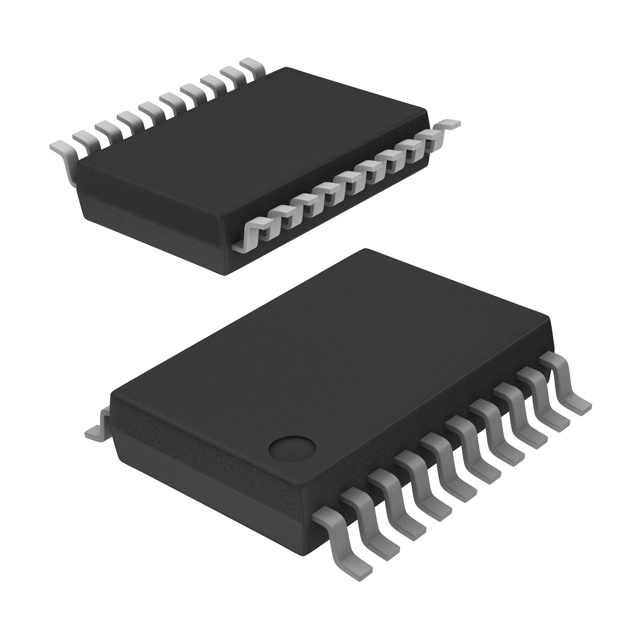

TEXAS INSTRUMENTS 触发器 SN74LVTH574DBR

SN74LVTH574DBR概述


    产品简介


    SN54LVTH574, SN74LVTH574 是专为低电压(3.3V)供电设计的八路边沿触发D型触发器,具有三态输出。它们能够在低电压环境中提供TTL接口,适用于5V系统环境。这些器件广泛应用于逻辑电路、计算机外围设备、工业自动化等领域。

    技术参数


    - 工作电压范围:2.7V至3.6V
    - 输入电压范围:-0.5V至7V
    - 输出电压范围:-0.5V至7V
    - 高阻态输出电流:VOH = 3V时,最大输出电流为48mA(SN54LVTH574),64mA(SN74LVTH574)
    - 低阻态输出电流:VOL = 0.55V时,最小输出电流为48mA(SN54LVTH574),64mA(SN74LVTH574)
    - 工作温度范围:SN54LVTH574:-55°C至125°C;SN74LVTH574:-40°C至85°C
    - 封装形式:多种封装选项,包括LCCC FK、CFP W、SSOP DB、SOIC DW、TSSOP PW等

    产品特点和优势


    1. 混合模式信号操作:支持5V输入和输出电压,同时允许3.3V VCC供电。
    2. 低输出接地反弹:在VCC = 3.3V,TA = 25°C条件下,典型输出接地反弹电压小于0.8V。
    3. 热插入支持:通过Ioff和电源启动三态支持,防止上电或掉电时电流反流损坏器件。
    4. 无外部电阻的总线保持电路:消除对外部上拉/下拉电阻的需求。
    5. 高耐受能力:闩锁性能超过500mA(JESD 17标准),ESD保护超过2000V人体模型(JESD 22标准)。

    应用案例和使用建议


    应用案例:在逻辑电路中,这些器件可用于数据存储、状态机实现等场合。例如,在工业自动化系统中,这些器件可作为中间缓存器,确保数据的正确传输。
    使用建议:
    1. 在进行硬件设计时,应确保电源电压在规定的范围内。
    2. 使用外部上拉电阻将OE引脚连接到VCC,以确保高阻态下的稳定性。
    3. 确保所有未使用的控制引脚连接到VCC或GND,以避免潜在的噪声干扰。

    兼容性和支持


    这些器件提供了多种封装选项,包括LCCC FK、CFP W、SSOP DB、SOIC DW、TSSOP PW等,便于不同的应用需求。TI公司提供详尽的技术支持文档和应用指南,以帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    1. 问题:无法进入高阻态怎么办?
    解决方案:确保OE引脚通过上拉电阻连接到VCC,且OE引脚没有被其他器件拉低。

    2. 问题:电源关闭时数据丢失怎么办?
    解决方案:使用外部电容来保存数据,或者在系统设计中加入电池备份机制。

    3. 问题:ESD防护不足怎么办?
    解决方案:在PCB设计中增加额外的ESD防护电路,如TVS二极管。

    总结和推荐


    总结:SN54LVTH574 和 SN74LVTH574 是高性能、多用途的三态输出边沿触发D型触发器,适用于各种低电压逻辑电路。其混合模式信号操作、热插入支持、无外部电阻的总线保持电路等特点使其在市场上具备显著的竞争优势。
    推荐:强烈推荐在需要高性能低电压逻辑处理的应用中使用这些器件。结合其全面的技术支持和丰富的封装选择,这些器件能够满足各种苛刻的设计要求。

SN74LVTH574DBR参数

参数
元件数量 1
时钟频率 150MHz
Iq-静态电流 190μA
高电平输出电流 32mA
输出类型 三态,非反相
传播延迟时间 4.5ns@ 3.3V,50pF
输入电容 3pF
触发器类型 正边沿
最小工作供电电压 2.7V
低电平输出电流 64mA
逻辑功能 Standard
输入类型 TTL
最大工作供电电压 3.6V
逻辑系列 LVT
极性 非反相
长*宽*高 7.2mm*5.3mm*1.95mm
通用封装 SSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

SN74LVTH574DBR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

SN74LVTH574DBR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 触发器 TEXAS INSTRUMENTS SN74LVTH574DBR SN74LVTH574DBR数据手册

SN74LVTH574DBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.0916
2000+ ¥ 3.013
3000+ ¥ 2.9344
库存: 7000
起订量: 1000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 3091.6
