74ACT11245DBR

厂牌: TEXAS INSTRUMENTS
产品描述: 非反相 三态 1 8 4.5V 5.5V 24mA Non-Inverting,Transceiver 24mA SSOP-24 贴片安装 8.2mm*5.3mm*1.95mm
供应商型号: CY-74ACT11245DBR
供应商: Avnet
标准整包数: 1

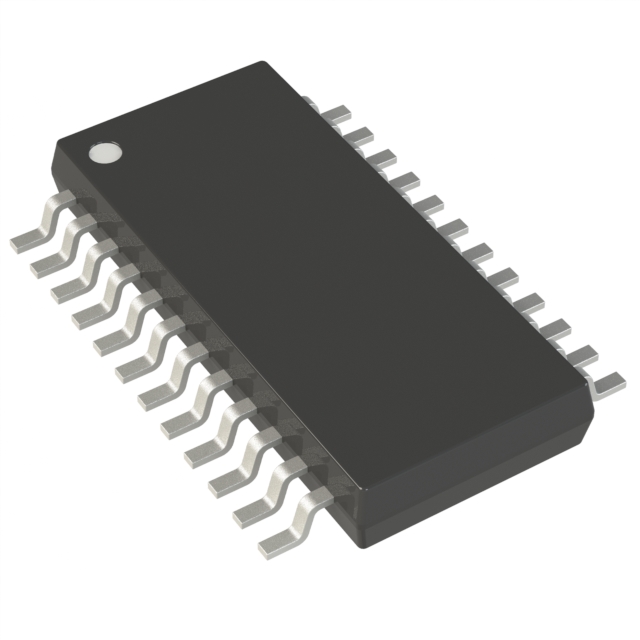

TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 74ACT11245DBR

74ACT11245DBR概述


    产品简介


    74ACT11245是一款八位总线收发器,专为异步双向通信设计。它允许在数据总线之间进行数据传输,具体传输方向由方向控制(DIR)引脚的逻辑电平决定。输出使能(OE)输入可用于禁用设备,从而使总线隔离。这款器件适用于多种应用场合,特别是在需要高效且可靠的双向数据传输的场合中表现出色。

    技术参数


    - 电源电压范围: 4.5 V 至 5.5 V
    - 高电平输入电压 (VIH): ≥2 V
    - 低电平输入电压 (VIL): ≤0.8 V
    - 高电平输出电流 (IOH): -24 mA
    - 低电平输出电流 (IOL): 24 mA
    - 最大输出电压范围: -0.5 V 至 VCC + 0.5 V
    - 工作温度范围: -40°C 至 85°C
    - 开关时间:
    - tPLH (传播延迟时间): 1.5 ns 至 10 ns
    - tPHL (传播延迟时间): 1.5 ns 至 9.1 ns

    产品特点和优势


    1. 三态输出: 允许直接驱动总线线路上的信号。
    2. TTL兼容输入: 输入电压范围适应TTL标准。
    3. 流通过架构: 优化了PCB布局,便于布线。
    4. 中心引脚配置: VCC和GND的中心引脚配置有助于降低高速切换噪声。
    5. EPIC工艺: 使用1微米增强型嵌入式CMOS工艺,提升了整体性能。
    6. 高抗锁存能力: 在125°C下典型抗锁存能力可达500 mA。
    7. 多封装选项: 包括塑料小外形(DB、DW、NT、PW)和标准300密耳塑料DIP(NT)封装。

    应用案例和使用建议


    应用案例
    74ACT11245广泛应用于各种计算机和通信系统中,如工业控制系统、网络设备和测试设备。例如,在一个简单的并行通信接口中,这款器件可以用于连接两个不同速度的数据总线,实现数据的高效传输。
    使用建议
    - 隔离操作: 在需要隔离两组数据总线时,可以设置OE为高电平。
    - 高性能连接: 高效的三态输出使得在高频率应用中表现优异。
    - 可靠传输: 采用EPIC工艺和流通过架构保证了数据传输的可靠性。

    兼容性和支持


    该器件兼容多种标准封装类型,易于集成到现有系统中。德州仪器提供了详尽的技术支持和文档资源,确保用户能够顺利使用和开发基于74ACT11245的应用。

    常见问题与解决方案


    1. 问题: 输出信号不稳定
    - 解决方案: 检查电源电压是否稳定,确保在4.5 V 至 5.5 V范围内。如果电源电压不稳,则需加装稳压电路。
    2. 问题: 总线通信速度慢
    - 解决方案: 重新检查PCB布局,确保流通过架构正确无误。如有必要,增加旁路电容以提高信号完整性。
    3. 问题: 温度过高导致锁存失效
    - 解决方案: 确保工作温度在-40°C至85°C范围内。如果高温环境下工作,可考虑外加散热片或其他冷却措施。

    总结和推荐


    74ACT11245是一款性能卓越的八位总线收发器,具备强大的三态输出能力和高可靠性。其紧凑的封装形式和多样化选择使得其适用于广泛的工业和消费电子产品中。对于需要高性能双向数据传输的系统,推荐使用74ACT11245。总体来说,这款器件以其优良的电气特性和稳定的工作性能,无疑是设计师的理想选择。

74ACT11245DBR参数

参数
低电平输出电流 24mA
Iq-静态电流 -
极性 非反相
元件数量 1
输入数量 -
每元件位数 8
最小工作供电电压 4.5V
输出数量 -
逻辑功能 Non-Inverting,Transceiver
最大工作供电电压 5.5V
输入类型 -
输出类型 三态
高电平输出电流 24mA
长*宽*高 8.2mm*5.3mm*1.95mm
通用封装 SSOP-24
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装
