CY74FCT16240ATPVCT

厂牌: TEXAS INSTRUMENTS
产品描述: 5μA 反相 三态 16 16 4 4 4.5V 5.5V 64mA Buffer,Inverting 32mA SSOP-48 贴片安装,黏合安装 15.88mm*7.49mm*2.59mm
供应商型号: 25E-CY74FCT16240ATPVCT
供应商: 国内现货
标准整包数: 1

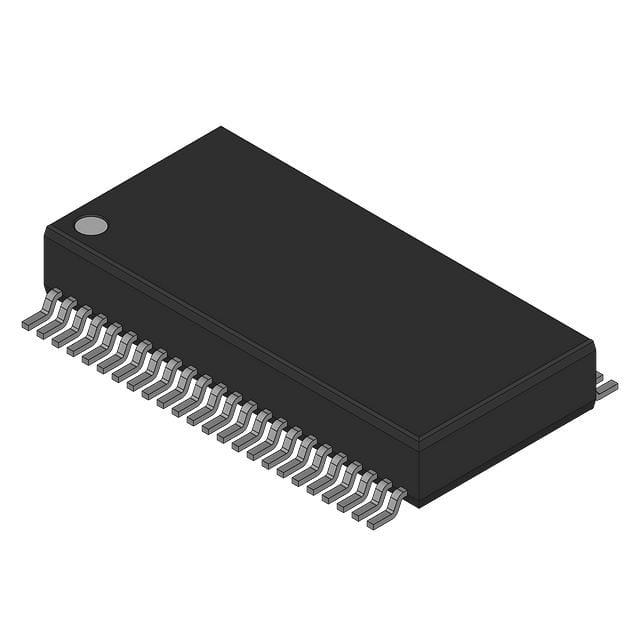

TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 CY74FCT16240ATPVCT

CY74FCT16240ATPVCT概述


    产品简介


    产品名称:CY74FCT16240T 和 CY74FCT162240T
    产品类型:16位缓冲器/线驱动器
    主要功能:这些16位缓冲器/线驱动器用于内存驱动、时钟驱动或其他总线接口应用。它们具有高转换速度和低功耗的特点,非常适合高容量负载和低阻抗背板的驱动需求。
    应用领域:广泛应用于计算机、网络通信设备、消费电子产品及工业自动化系统等领域。

    技术参数


    电气特性
    - 输入电压范围:-0.5V 至 +7.0V
    - 输出电压范围:-0.5V 至 +7.0V
    - 输入钳位二极管电压:当 VCC 最小且 IIN = -18mA 时为 -0.7V 至 -1.2V
    - 输出驱动电流:最大为 -50mA 至 +180mA(具体视输出情况而定)
    - 静态电流:典型值为 5µA
    - 电源电流:最高 500µA
    开关特性
    - 传播延迟时间:1.5ns 至 4.8ns(根据型号不同有所变化)
    - 输出使能时间:1.5ns 至 6.2ns
    - 输出禁用时间:1.5ns 至 5.6ns
    - 输出偏斜:< 0.5ns
    工作环境
    - 工作温度范围:工业级 -40°C 至 +85°C
    - 电源电压范围:VCC = 5V ± 10%
    封装类型
    - SSOP(25-mil 脚距)
    - TSSOP(19.6-mil 脚距)

    产品特点和优势


    独特功能:
    - 低输出偏斜:典型值 < 250ps,确保信号传输的准确性。
    - 噪声控制:具有边缘速率控制电路,有效降低噪声。
    - 增强ESD保护:ESD耐压超过2000V,提高可靠性。
    - 节能模式支持:具备部分断电模式操作能力,支持Ioff电路。
    - 封装小型化:SSOP和TSSOP封装,便于电路板布局简化。
    市场竞争力:
    - 高可靠性:适用于工业级应用,工作温度范围宽,适合各种严苛环境。
    - 高驱动能力:可提供高达64mA的输出驱动电流,满足高容量负载的需求。
    - 低功耗设计:在保证性能的同时实现低功耗,符合绿色节能趋势。

    应用案例和使用建议


    应用案例:
    - 内存驱动:用于DRAM或SRAM等内存模块的驱动。
    - 时钟驱动:适用于时钟信号的分配和驱动。
    - 背板驱动:适用于高容量、低阻抗的背板驱动。
    使用建议:
    - 在使用过程中需注意电源电压的稳定,确保其在5V ± 10%范围内波动。
    - 在选择应用环境时,考虑到工作温度范围,尤其在极端低温或高温环境下,可能需要额外的热管理措施。
    - 优化方案:对于要求高精度信号传输的应用,可以考虑采用更短的传输线以减少信号偏斜的影响。

    兼容性和支持


    - 兼容性:CY74FCT16240T 和 CY74FCT162240T 与主流的5V逻辑系列器件兼容,可用于多种不同的系统配置。
    - 技术支持:厂商提供了详尽的技术文档和支持服务,包括详细的电气特性、封装信息及参考设计。用户可通过官方网站获取最新的技术资料和技术支持。

    常见问题与解决方案


    常见问题
    1. 信号偏斜问题:如何解决输出偏斜问题?
    解决方案:通过选择合适的线路长度和阻抗匹配来减少信号偏斜,同时利用外部去耦电容来改善信号完整性。

    2. 高功耗问题:如何降低功耗?
    解决方案:确保电源电压稳定,避免超出规定的电压范围;选择适当的上拉电阻和下拉电阻值,以减少静态电流消耗。

    总结和推荐


    综合评估:
    - CY74FCT16240T 和 CY74FCT162240T 是高可靠性的16位缓冲器/线驱动器,具有出色的电气特性和工作稳定性。特别适合于对信号完整性和稳定性要求较高的应用场景。

    推荐使用:
    - 鉴于其优良的性能指标和广泛的适用性,强烈推荐使用 CY74FCT16240T 和 CY74FCT162240T 作为高性能电子系统的缓冲和驱动解决方案。

CY74FCT16240ATPVCT参数

参数
Iq-静态电流 5μA
输出类型 三态
最大工作供电电压 5.5V
高电平输出电流 32mA
输入数量 16
输入类型 -
每元件位数 4
输出数量 16
最小工作供电电压 4.5V
极性 反相
低电平输出电流 64mA
元件数量 4
逻辑功能 Buffer,Inverting
长*宽*高 15.88mm*7.49mm*2.59mm
通用封装 SSOP-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

CY74FCT16240ATPVCT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CY74FCT16240ATPVCT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 TEXAS INSTRUMENTS CY74FCT16240ATPVCT CY74FCT16240ATPVCT数据手册

CY74FCT16240ATPVCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
