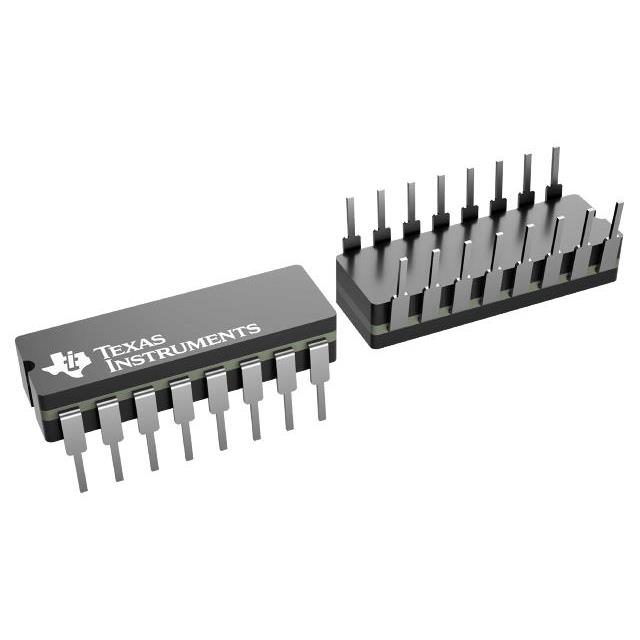

JM38510/37202BEA

产品分类: 触发器
厂牌: TEXAS INSTRUMENTS
产品描述: 正边沿 14mA 24ns@ 5V,50pF 反相,非反相 互补 1 4.5V 5.5V 4mA Master Reset ALS 400μA 40MHz CDIP-16 通孔安装
供应商型号: JM38510/37202BEA
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 触发器 JM38510/37202BEA

JM38510/37202BEA概述


    产品简介


    这些器件是六路(SN54ALS174/SN54AS174)或四路(SN54ALS175/SN54AS175B)带有清零功能的D型触发器。这些触发器采用TTL电路实现D型逻辑。SN54ALS174和SN54AS174具有单轨输出,而SN54ALS175和SN54AS175B具有双轨互补输出。这些芯片被广泛应用于缓冲存储寄存器、移位寄存器和模式发生器等领域。

    技术参数


    输入和输出参数
    | 参数 | 描述 |

    | VIH | 高电平输入电压 |
    | VIL | 低电平输入电压 |
    | VOH | 输出高电平电压 |
    | VOL | 输出低电平电压 |
    | IIL/IIO | 输入/输出电流 |
    | CLK | 时钟输入 |
    电气特性
    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 |

    | VIK -1.5 V -1.5 V |
    | VOH VCC-2V VCC-2V |
    | VOL 0.25V | 0.4V | 0.35V |
    | II 0.1mA 0.1mA |
    | IIH 20μA 20μA |
    | IIL -0.1mA -0.1mA |
    | ICC 11mA | 19mA | 11mA |
    工作环境
    | 参数 | 适用范围 |

    | VCC | 4.5V 至 5.5V |
    | TA | -55°C 至 125°C |

    产品特点和优势


    - 高可靠性:能够承受极端的工作温度范围,从-55°C到125°C,适用于各种恶劣环境。
    - 高速响应:高达50MHz的时钟频率,适用于高速应用。
    - 双轨输出:某些型号提供双轨互补输出,可以增强信号完整性。
    - 全缓冲输出:有助于防止外部干扰,提升系统稳定性。

    应用案例和使用建议


    应用案例
    这些器件被广泛应用于多种场合,例如缓冲存储寄存器、移位寄存器和模式发生器。它们能够在复杂的电子系统中提供可靠的信号传输和存储功能。
    使用建议
    - 在选择封装时,应考虑具体的应用需求,如环境温度和空间限制。
    - 对于需要高速应用的场合,可以选择更高频率的型号,如SN74AS174和SN74AS175B。
    - 在进行布局设计时,应注意保持足够的接地和电源线以减少噪声。

    兼容性和支持


    这些器件与大多数TTL电路兼容,适用于广泛的应用。制造商提供了详细的技术支持文档,以帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    问题1:器件在高负载条件下出现异常行为。
    解决方案:确保所有未使用的输入端都接地或接电源。这有助于保证器件正常工作。
    问题2:输出信号不稳定。
    解决方案:检查时钟信号的脉冲宽度是否符合要求。根据手册中的要求,确保时钟信号的脉冲宽度满足最小值要求。

    总结和推荐


    总的来说,这些器件以其卓越的性能和广泛的应用范围在市场上占据了一席之地。它们适用于多种应用场景,尤其是在需要高速信号传输和存储的系统中。强烈推荐给那些寻求高性能触发器解决方案的工程师和设计师。

JM38510/37202BEA参数

参数
传播延迟时间 24ns@ 5V,50pF
触发器类型 正边沿
极性 反相,非反相
最小工作供电电压 4.5V
高电平输出电流 400μA
输入类型 -
元件数量 1
输入电容 -
输出类型 互补
逻辑功能 Master Reset
低电平输出电流 4mA
逻辑系列 ALS
最大工作供电电压 5.5V
时钟频率 40MHz
Iq-静态电流 14mA
21.34mm(Max)
7.62mm(Max)
3.56mm(Max)
通用封装 CDIP-16
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装
