JM38510/37202B2A

产品分类: 触发器
厂牌: TEXAS INSTRUMENTS
产品描述: 正边沿 14mA 24ns@ 5V,50pF 反相,非反相 互补 1 4.5V 5.5V 4mA Master Reset ALS 400μA 40MHz LLCC 贴片安装
供应商型号: JM38510/37202B2A
供应商: 云汉优选
标准整包数: 1

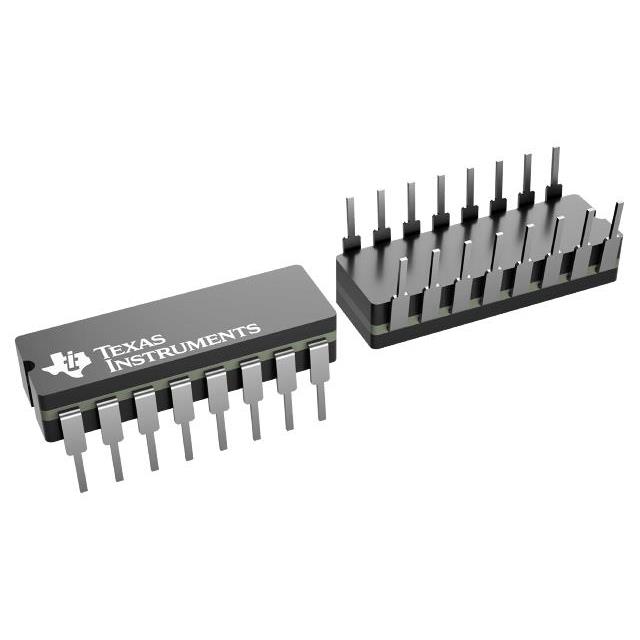

TEXAS INSTRUMENTS 触发器 JM38510/37202B2A

JM38510/37202B2A概述


    产品简介


    这些六进制和四进制的D型触发器具有直接清零功能,属于74系列逻辑集成电路。其中包括两种型号:’ALS174和’ALS175,以及’AS174和’AS175B。’ALS174和’ALS175具有单轨输出,而’AS174和’AS175B则提供双轨输出。它们广泛应用于缓冲/存储寄存器、移位寄存器及模式生成器等领域。

    技术参数


    - 供电电压(VCC):4.5V至5.5V
    - 输入高电平电压(VIH):2V
    - 输入低电平电压(VIL):0.8V
    - 输出高电平电流(IOH):-0.4mA(’ALS174和’ALS175),-2mA(’AS174和’AS175B)
    - 输出低电平电流(IOL):8mA(’ALS174和’ALS175),20mA(’AS174和’AS175B)
    - 输入电压(VI):最大为7V
    - 封装类型:多种封装类型可选,如DIP、SOIC、LCCC等
    - 时钟频率(fclock):40MHz(’ALS174和’ALS175),100MHz(’AS174和’AS175B)

    产品特点和优势


    这些触发器的主要优势在于它们具备强大的时钟信号和清零信号处理能力,且具有高可靠性。由于采用了先进的TTL电路技术,这些芯片可以提供优异的性能,同时保持低功耗。另外,’AS系列还提供了互补输出,这使得它们在某些特定的应用中具有独特的优势。

    应用案例和使用建议


    这些触发器适用于多种应用场合,例如:
    - 缓冲/存储寄存器:适用于需要临时存储数据的应用。
    - 移位寄存器:用于数据传输和处理。
    - 模式生成器:可用于生成特定的数据序列。
    建议用户在使用时根据具体应用选择合适的封装类型和型号。对于需要高速处理的应用,可以优先考虑采用’AS系列。

    兼容性和支持


    这些触发器设计上与大多数TTL电路兼容。TI公司提供全面的技术支持,包括详细的应用指南和故障排除文档,以帮助用户充分利用这些芯片的功能。

    常见问题与解决方案


    1. Q: 如何确保触发器的稳定运行?
    - A: 确保所有未使用的输入引脚都接地或接电源。此外,尽量避免长时间暴露在极端温度下。
    2. Q: 在什么情况下需要使用互补输出?
    - A: 当需要产生反相输出时,使用’AS系列的互补输出可以简化电路设计。

    总结和推荐


    总的来说,这些触发器是高性能逻辑集成电路的优秀选择,适用于多种工业和消费电子应用。鉴于其卓越的性能、可靠的运作和广泛的兼容性,强烈推荐使用这些触发器来实现各种复杂的数字电路设计。

JM38510/37202B2A参数

参数
传播延迟时间 24ns@ 5V,50pF
低电平输出电流 4mA
时钟频率 40MHz
触发器类型 正边沿
输出类型 互补
逻辑系列 ALS
元件数量 1
输入电容 -
输入类型 -
极性 反相,非反相
高电平输出电流 400μA
最大工作供电电压 5.5V
Iq-静态电流 14mA
逻辑功能 Master Reset
最小工作供电电压 4.5V
9.09mm(Max)
9.09mm(Max)
2.03mm(Max)
通用封装 LLCC
安装方式 贴片安装
应用等级 军用级
包装方式 管装

JM38510/37202B2A厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JM38510/37202B2A数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 触发器 TEXAS INSTRUMENTS JM38510/37202B2A JM38510/37202B2A数据手册

JM38510/37202B2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
