JM38510/37101B2A

产品分类: 触发器
厂牌: TEXAS INSTRUMENTS
产品描述: 正边沿 4mA 23ns@ 5V,50pF 反相,非反相 互补 2 4.5V 5.5V 4mA Set(Preset) and Reset ALS 2mA 25MHz LLCC 贴片安装
供应商型号: JM38510/37101B2A
供应商: 云汉优选
标准整包数: 1

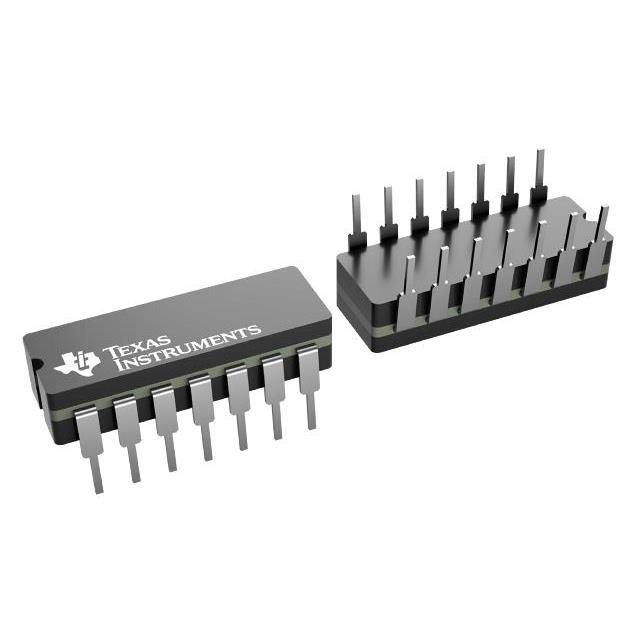

TEXAS INSTRUMENTS 触发器 JM38510/37101B2A

JM38510/37101B2A概述


    产品简介


    这些设备包含两个独立的正边沿触发式D型触发器。当置位(PRE)或复位(CLR)输入端为低电平时,无论其他输入端的状态如何,都会将输出端设置或复位。当PRE和CLR不活动(高电平)时,满足建立时间要求的数据会在时钟(CLK)脉冲的正边沿传输到输出端。时钟触发发生在电压电平上,而不是与时钟上升沿直接相关。在保持时间间隔后,D输入端的数据可以更改而不影响输出端的状态。
    SN54ALS74A和SN54AS74A在全军用温度范围−55°C至125°C内进行特性化;而SN74ALS74A和SN74AS74A则在0°C至70°C范围内进行特性化。

    技术参数


    - 典型时钟频率(CL = 50 pF):50 MHz(SN54ALS74A),134 MHz(SN54AS74A)
    - 典型功耗:每个触发器6 mW(SN54ALS74A),26 mW(SN54AS74A)
    - 高电平输入电压:≥2 V
    - 低电平输入电压:≤0.7 V(SN54ALS74A),≤0.8 V(SN74ALS74A)
    - 高电平输出电流:-0.4 mA
    - 低电平输出电流:8 mA(SN54ALS74A),20 mA(SN54AS74A)
    - 最大工作温度:−55°C至125°C(SN54ALS74A和SN54AS74A),0°C至70°C(SN74ALS74A和SN74AS74A)

    产品特点和优势


    1. 高可靠性:在极端环境下(如全军用温度范围)表现出色。
    2. 高性能:高时钟频率和低功耗,适合各种高速应用。
    3. 易用性:置位和复位功能使得调试和测试更加方便。
    4. 广泛的适用性:适用于多种电子设备和系统,例如计算机、通信设备和工业控制系统。

    应用案例和使用建议


    - 应用案例:这类器件广泛应用于高速数字电路设计,如计算机内存缓冲器、数据总线接口和时钟分配网络。
    - 使用建议:为了确保最佳性能,建议在设计时注意时钟信号的质量,确保信号稳定且不受噪声干扰。此外,在选择封装时,应根据具体的应用需求和环境条件选择合适的封装类型(如塑料小型封装、陶瓷芯片载体等)。

    兼容性和支持


    - 兼容性:支持塑料小型封装(D)、陶瓷芯片载体(FK)、标准塑料(N)和陶瓷(J)300-mil DIP封装。
    - 支持:德州仪器提供全面的技术支持和文档,以帮助客户在设计和应用过程中充分利用这些器件的功能。

    常见问题与解决方案


    1. Q:触发器的输出为何在PRE和CLR同时为低时不稳定?
    - A: 这是因为在PRE和CLR都为低时,输出状态是不确定的。为了确保稳定的工作状态,应确保PRE和CLR中至少有一个处于高电平。
    2. Q:如何确定器件的工作电压是否符合要求?
    - A: 请参考手册中的推荐工作条件部分,确保供给电压在规定范围内(如4.5V至5.5V)。

    总结和推荐


    总体而言,SN54ALS74A/SN74ALS74A系列触发器在速度、功耗和可靠性方面表现优秀,非常适合作为高速数字电路中的核心组件。特别是在需要在极端温度下工作的环境中,其高可靠性更是其显著优势。因此,强烈推荐使用这些器件进行高速数字系统的设计。

JM38510/37101B2A参数

参数
触发器类型 正边沿
输入类型 -
高电平输出电流 2mA
输出类型 互补
输入电容 -
Iq-静态电流 4mA
逻辑功能 Set(Preset) and Reset
时钟频率 25MHz
逻辑系列 ALS
低电平输出电流 4mA
最小工作供电电压 4.5V
极性 反相,非反相
传播延迟时间 23ns@ 5V,50pF
元件数量 2
最大工作供电电压 5.5V
9.09mm(Max)
9.09mm(Max)
2.03mm(Max)
通用封装 LLCC
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

JM38510/37101B2A厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JM38510/37101B2A数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 触发器 TEXAS INSTRUMENTS JM38510/37101B2A JM38510/37101B2A数据手册

JM38510/37101B2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 229.2954
3000+ ¥ 223.7028
6000+ ¥ 216.246
库存: 2364
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 229295.4
直接购买
加入购物车
