74ACT16543DLRG4

厂牌: TEXAS INSTRUMENTS
产品描述: 8mA 非反相 三态 2 8 4.5V 5.5V 24mA Non-Inverting,Transceiver 24mA SSOP-56 贴片安装
供应商型号: CY-74ACT16543DLRG4
供应商: Avnet
标准整包数: 1

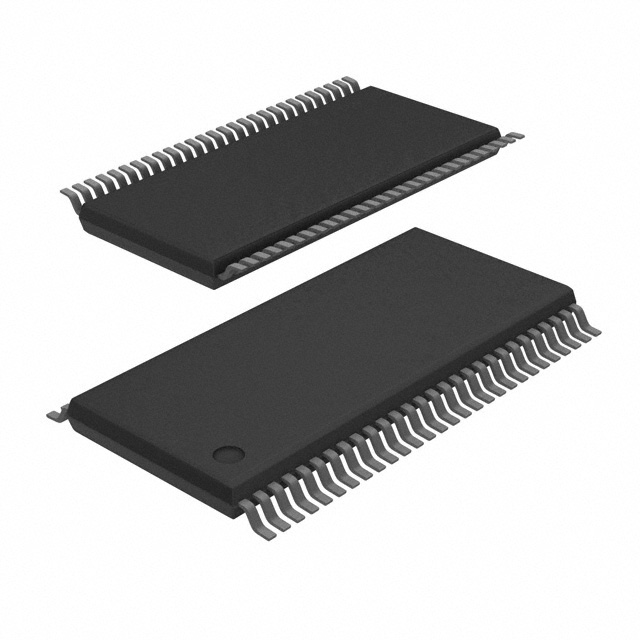

TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 74ACT16543DLRG4

74ACT16543DLRG4概述

    # 16位寄存器三态输出驱动器技术手册解析

    产品简介


    产品类型
    ‘54ACT16543 和 ‘74ACT16543 是由德州仪器(Texas Instruments)推出的高性能16位寄存器三态输出驱动器。它们属于 Texas Instruments 的 Widebus™ 家族成员。
    主要功能
    1. 双通道数据临时存储功能:每个芯片包含两组D型触发器,用于临时存储来自两个方向的数据。
    2. 独立控制:具备独立的数据流控制能力,允许两个方向的数据传输分别进行管理。
    3. 输出为真三态设计:具有低功耗和高噪声抑制性能,特别适用于高速电路设计。
    应用领域
    这些器件广泛应用于需要快速数据处理和信号传输的场景,如:
    - 高速数据总线系统
    - 工业自动化控制系统
    - 数据采集系统
    - 军用及航空航天领域电子设备

    技术参数


    基本规格
    - 型号:‘54ACT16543(军用温度范围)/‘74ACT16543(商业温度范围)
    - 供电电压范围:4.5V至5.5V
    - 输入/输出电压范围:-0.5V至VCC+0.5V
    - 输出电流:±50mA(连续输出)
    工作环境
    - 存储温度范围:‘54ACT16543为-55°C至125°C;‘74ACT16543为-40°C至85°C
    - 绝对最大额定值:电源电压最大为7V,输入和输出钳位电流最大为±20mA和±50mA
    特性支持
    - 增强性能工艺:采用1微米EPIC(增强性能植入式CMOS)工艺
    - 电源和接地配置:分布式的VCC和GND引脚有助于减少高频开关噪声
    - 封装选项:
    - DGG封装(紧缩小外形)
    - DL封装(窄小外形)
    - WD封装(陶瓷扁平封装)

    产品特点和优势


    独特功能
    1. 双触发器结构:实现双向数据传输的灵活控制。
    2. 真三态输出:支持无负载状态,降低功耗和电磁干扰。
    3. 快速切换性能:确保数据传输的高效和稳定性。
    4. 紧凑封装:提供了比标准小外形封装更高的集成度。
    市场竞争力
    1. 兼容性强:适配多种标准电路板设计。
    2. 可靠性高:能够在极端环境下保持稳定运行,尤其适合军用和工业级应用。
    3. 优化设计:通过优化电路布局和材料选择显著提升效率。

    应用案例和使用建议


    应用场景
    - 在高速数据总线系统中作为缓冲器,提供可靠的数据传递能力。
    - 用于工业自动化设备中作为信号调节模块。
    - 在航空电子设备中承担关键的信号转换任务。
    使用建议
    1. 正确连接电源和接地:确保所有VCC和GND引脚都连接到适当的电源和地平面。
    2. 合理分配引脚:根据具体应用需求合理分配A端口和B端口的引脚。
    3. 考虑散热设计:在高频率使用时注意芯片的散热问题,避免因过热导致性能下降。

    兼容性和支持


    兼容性
    - 与标准的TTL电压电平兼容,便于与其他TTL器件无缝对接。
    - 支持多种封装形式,适应不同设计需求。
    支持和服务
    - 提供全面的技术文档和支持,包括数据手册、应用指南和技术支持热线。
    - 用户可以通过官网获取最新产品信息和升级版本。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出无法进入三态模式 | 检查CEAB、LEAB和OEAB的逻辑状态 |
    | 设备发热严重 | 增加散热片或改善散热条件 |
    | 数据传输速度低于预期 | 检查时钟信号质量和连接线路 |

    总结和推荐


    综合评估
    - 优点:
    1. 高速、可靠的双向数据传输。
    2. 灵活的配置和强大的抗噪性能。
    3. 广泛的应用场景支持,涵盖商业和军事领域。
    - 缺点:
    1. 相对复杂的初始化过程可能增加设计难度。
    2. 在极低温环境下需特别注意温度补偿。
    推荐意见
    强烈推荐‘54ACT16543 和 ‘74ACT16543 用于需要高速、稳定性能的电子系统。对于工业自动化、航空电子和高精度数据处理等领域,这两款芯片是理想的选择。

74ACT16543DLRG4参数

参数
极性 非反相
输入类型 -
低电平输出电流 24mA
输入数量 -
输出数量 -
元件数量 2
每元件位数 8
逻辑功能 Non-Inverting,Transceiver
最大工作供电电压 5.5V
Iq-静态电流 8mA
输出类型 三态
高电平输出电流 24mA
最小工作供电电压 4.5V
18.54mm(Max)
7.59mm(Max)
2.79mm(Max)
通用封装 SSOP-56
安装方式 贴片安装
零件状态 在售
包装方式 散装

74ACT16543DLRG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74ACT16543DLRG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 TEXAS INSTRUMENTS 74ACT16543DLRG4 74ACT16543DLRG4数据手册

74ACT16543DLRG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.9408 ¥ 8.0953
300+ $ 0.9321 ¥ 8.0224
500+ $ 0.9235 ¥ 7.9494
1000+ $ 0.8976 ¥ 7.5848
5000+ $ 0.8976 ¥ 7.5848
库存: 957
起订量: 124 增量: 1
交货地:
最小起订量为:100
合计: ¥ 809.53
