ONET4211LDRGET

产品分类: 其他驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: Laser Driver 4.25Gbps 1-CH 24-Pin VQFN EP T/R
供应商型号: ONET4211LDRGET
供应商: 国内现货
标准整包数: 1000

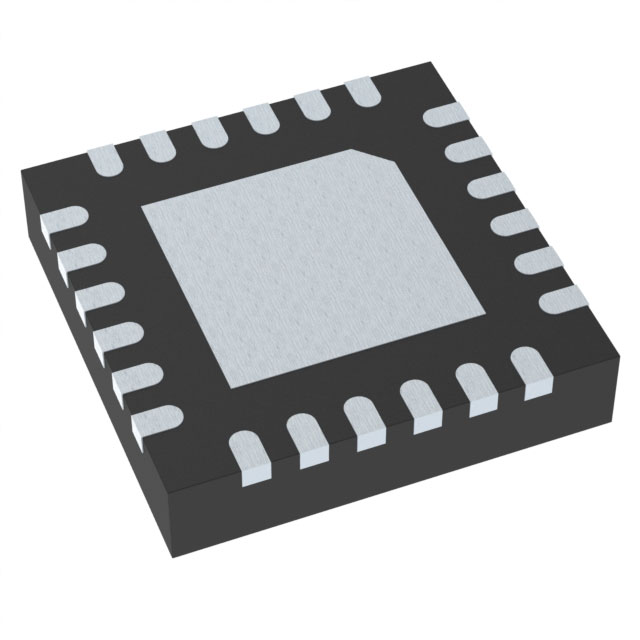

TEXAS INSTRUMENTS 其他驱动器 ONET4211LDRGET

ONET4211LDRGET概述


    产品简介


    产品名称:ONET4211LD激光驱动器
    产品类型:单通道激光驱动器
    主要功能:提供高速激光驱动能力,支持从155 Mbps到4.25 Gbps的数据传输速率。该器件集成了偏置电流调节、调制电流调节、自动功率控制(APC)和故障检测等功能。
    应用领域:广泛应用于光纤通信系统、SONET/SDH传输系统、光纤数据链路、数字交叉连接系统和光发射器等。

    技术参数


    - 工作频率范围:155 Mbps至4.25 Gbps
    - 支持的电气特性:
    - 偏置电流可编程范围:1 mA 至 100 mA
    - 调制电流可编程范围:5 mA 至 85 mA
    - 支持温度补偿调制电流
    - 支持的工作电压:3.3 V
    - 支持的工作温度范围:-40°C 至 85°C
    - 封装形式:4 mm x 4 mm, 24引脚QFN封装
    - 热阻:约38 K/W
    - 输入信号:CML兼容差分信号
    - 供电电压范围:2.7 V至3.6 V
    - 最大输出电流:MOD+/MOD–针脚最大输出电流为±120 mA
    - 供电电流:IMOD = 60 mA,IBIAS = 100 mA时,供电电流为45 mA

    产品特点和优势


    - 高集成度:集成偏置电流调节、调制电流调节、自动功率控制(APC)和故障检测等多项功能。
    - 宽工作频率范围:支持从155 Mbps到4.25 Gbps的多种速率,适合多速率光纤通信系统。
    - 低温漂特性:提供温度补偿功能,保证调制电流和偏置电流的稳定性。
    - 高性能电源效率:单电源供电,减少功耗并提高系统整体效率。
    - 小巧封装:采用4 mm x 4 mm的QFN封装,节省电路板空间。

    应用案例和使用建议


    应用案例:在SONET/SDH传输系统和光纤数据链路中使用该激光驱动器,实现长距离、高速率的数据传输。在光纤网络的应用中,如光发射器和光纤数据模块中也具有良好的适用性。
    使用建议:
    1. 选择合适的外部电阻:根据具体应用场景选择合适的外部电阻,以确保达到所需的光学输出功率和调制电流。
    2. 温度补偿设置:对于温度变化较大的环境,可以调整MODTC电阻以优化调制电流的温度补偿。
    3. 优化电源布局:由于器件功耗较大,建议在电路板上提供良好的散热设计和电源去耦设计,以避免过热现象。
    4. 故障处理机制:使用软故障模式(FLTMODE设置为高电平),以便在发生故障时仅提示而不停止工作。

    兼容性和支持


    - 与其他设备兼容性:支持标准的CML输入信号格式,便于与现有设备集成。
    - 技术支持和维护:TI提供了详尽的技术文档和支持服务,包括软件开发工具和硬件参考设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在启用后不能正常启动 | 检查VCC供电电压是否稳定;检查APCSET和IBMAX电阻是否正确配置。|
    | 输出信号不稳定 | 确保调制电流和偏置电流设置正确,尝试重新调整外部电阻。|
    | 设备无法检测故障 | 检查FLTMODE输入是否正确配置;重启设备。|

    总结和推荐


    综合评估:
    - 优点:ONET4211LD激光驱动器拥有宽泛的工作频率范围、高集成度、稳定的温度补偿特性和良好的封装设计,使其适用于多种高速光纤通信系统。
    - 缺点:使用时需要正确配置外部电阻,否则可能会影响性能。

    推荐:强烈推荐使用ONET4211LD激光驱动器,在构建高速、可靠的光纤通信系统时,该产品能提供出色的性能和稳定性。

ONET4211LDRGET参数

参数
拓扑 -
驱动数量 -
长*宽*高 4mm*4mm*880μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ONET4211LDRGET厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ONET4211LDRGET数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他驱动器 TEXAS INSTRUMENTS ONET4211LDRGET ONET4211LDRGET数据手册

ONET4211LDRGET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 16.3784
2000+ ¥ 15.962
3000+ ¥ 15.5456
库存: 11000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 16378.4
