CSD95492QVM

产品分类: 其他驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck SON 贴片安装,黏合安装
供应商型号: 14M-CSD95492QVM
供应商: 云汉优选
标准整包数: 1

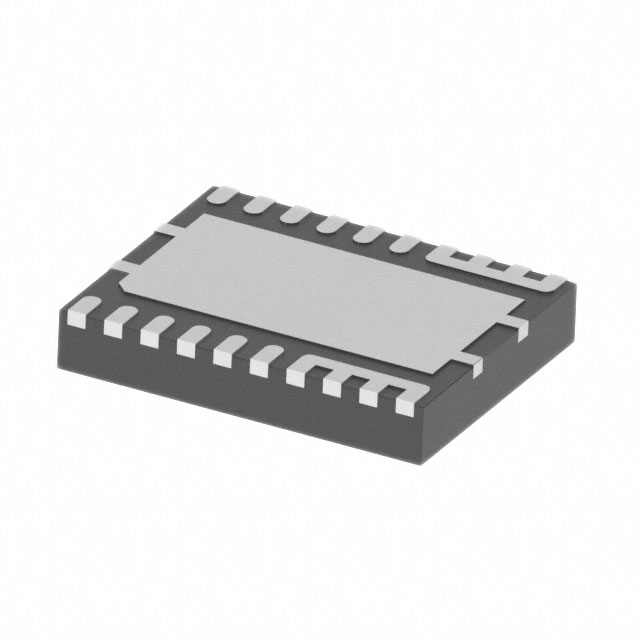

TEXAS INSTRUMENTS 其他驱动器 CSD95492QVM

CSD95492QVM概述

    CSD95492QVM Synchronous Buck NexFET™ Smart Power Stage

    1. 产品简介


    CSD95492QVM 是一款由德州仪器(Texas Instruments)生产的同步降压 NexFET™ 智能电源阶段模块。它专为高功率、高密度同步降压转换器设计,适用于各种严苛的应用环境。此产品集成了驱动IC和功率MOSFET,实现了高效、高速的开关能力,并且提供多种保护和监测功能,适用于如多相同步降压转换器、POL DC-DC 转换器等场合,尤其在显卡、桌面服务器、VR12.x / VR13.x VRM 等应用场景中表现优异。

    2. 技术参数


    - 连续输出电流: 20A
    - 效率: 最高达 94%
    - 工作频率: 高达 1.25MHz
    - 输入电压范围: 4.5V 至 16V
    - 输出电压范围: 最高 5.5V
    - 峰值输出电流: 30A
    - 切换频率: 1250kHz
    - 耐温范围: -55°C 至 150°C
    - 引脚配置:
    - VDD: 驱动供电电压
    - VIN: 输入电压
    - VOUT: 输出电压
    - EN/FCCM: 启用和强制连续导通模式控制
    - PWM: 三态输入信号
    - BOOT/BOOTR: 自举电容连接和回路
    - SW: 相位节点
    - IOUT: 输出电流传感放大器输出

    3. 产品特点和优势


    - 高功率密度: 在 4mm x 5mm 的封装内实现 20A 连续输出电流能力
    - 高效率: 可达 94% 的系统效率
    - 多功能特性: 包括二极管仿真功能、双向电流传感、温度补偿等
    - 易集成设计: 具备高密度 VSON 封装,内部集成自举开关和死区时间优化功能,有助于减少设计时间和简化系统集成
    - 环保材料: 符合 RoHS 规范,无卤素

    4. 应用案例和使用建议


    CSD95492QVM 广泛应用于高电流、低占空比的高频应用场景,例如显卡和服务器电源管理单元。为了充分发挥其优势,建议按照以下几点进行应用设计:
    - 布局优化: 采用推荐的 PCB 布局以优化散热性能
    - 热管理: 使用适当的热敏电阻并确保良好的散热路径
    - 噪声抑制: 使用合适的滤波器减少电源线路中的噪声干扰

    5. 兼容性和支持


    CSD95492QVM 与大多数标准 PWM 控制器兼容,可通过外部控制器轻松启用和控制。德州仪器提供全面的技术文档和支持资源,包括参考设计和社区论坛,以帮助用户更好地理解和应用该产品。

    6. 常见问题与解决方案


    - 问题: 设备无法正常启动。
    - 解决办法: 检查 VDD 供电是否稳定,并确认输入电压在指定范围内。
    - 问题: 设备过热。
    - 解决办法: 检查散热措施是否到位,并确保外部环境温度符合规定范围。

    7. 总结和推荐


    CSD95492QVM 同步降压 NexFET™ 智能电源阶段模块以其高效率、高功率密度和丰富的功能性成为众多应用的理想选择。通过集成多种保护机制和简易的设计流程,显著提高了系统的可靠性和易用性。综上所述,强烈推荐在需要高电流、高效率电源转换的系统中使用 CSD95492QVM。
    本篇文章详细介绍了CSD95492QVM智能电源阶段模块的产品特征、技术规格、应用场景及支持资源等内容,旨在帮助工程师更好地了解并应用这一高性能电源解决方案。

CSD95492QVM参数

参数
驱动数量 -
拓扑 Buck
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

CSD95492QVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CSD95492QVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他驱动器 TEXAS INSTRUMENTS CSD95492QVM CSD95492QVM数据手册

CSD95492QVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.4316
10+ ¥ 8.4521
30+ ¥ 7.4213
100+ ¥ 7.2151
300+ ¥ 6.939
1000+ ¥ 6.7369
库存: 499
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 9.43
