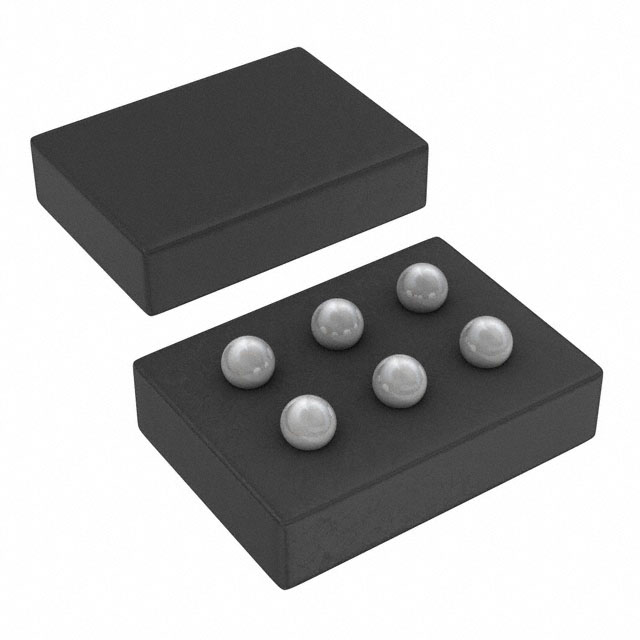

TPS22925BNYPHR

产品分类: 其他驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 负载开关开关电源管理芯片, 单通道, 3.6 V电源, 1输出
供应商型号: TPS22925BNYPHR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他驱动器 TPS22925BNYPHR

TPS22925BNYPHR概述


    产品简介


    TPS22925 负载开关
    TPS22925 是一款 3.6V、3A 的 9mΩ 导通电阻的负载开关,专为高效电源管理和保护而设计。该产品由德州仪器(Texas Instruments)生产,适用于多种设备,如计算机、固态硬盘(SSD)、平板电脑、可穿戴设备及销售点终端(EPOS)等。

    技术参数


    输入电压范围
    - 输入电压范围:0.65 V 至 3.6 V
    导通电阻
    - 导通电阻:
    - VIN = 3.6 V 时,RON = 9.2 mΩ
    - VIN = 1.8 V 时,RON = 9.2 mΩ
    - VIN = 1 V 时,RON = 10.2 mΩ
    - VIN = 0.65 V 时,RON = 13.1 mΩ
    连续最大开关电流
    - 连续最大开关电流:3 A
    静态电流
    - 静态电流:VIN = 3.6 V 时,IQ,VIN = 29 µA
    低控制输入阈值
    - 支持逻辑电平:1.5 V、1.8 V、2.5 V 或 3.3 V
    控制上升时间
    - 控制上升时间:
    - VIN = 3.6 V 时,tR = 97 µs (TPS22925Bx)
    - VIN = 3.6 V 时,tR = 810 µs (TPS22925Cx)
    反向电流阻断
    - 当禁用时,可以阻止反向电流,提供电源保护和多路复用能力。
    快速输出放电
    - 仅适用于 TPS22925B 和 TPS22925C
    封装
    - 封装类型:晶圆芯片级封装(Wafer Chip Scale Package),尺寸 0.9 mm × 1.4 mm,0.5 mm 引脚间距,0.4 mm 高度
    电气特性测试
    - 热性能:
    - 结点到环境热阻 RθJA = 110.9 °C/W
    - 结点到顶部热阻 RθJC(top) = 1.2 °C/W
    - 结点到板热阻 RθJB = 30.4 °C/W
    - 结点到顶部热阻系数 ψJT = 0.8 °C/W
    - 结点到板热阻系数 ψJB = 30.4 °C/W

    产品特点和优势


    TPS22925 负载开关具有以下显著特点和优势:
    - 高效率:其低至 9.2 mΩ 的导通电阻使得在多种工作条件下都保持较低的功耗。
    - 宽输入电压范围:支持从 0.65 V 到 3.6 V 的广泛输入电压范围,使其适用于多种电源系统。
    - 快速控制:通过控制上升时间来减少大容量负载电容导致的浪涌电流,提升系统的稳定性和可靠性。
    - 集成放电电阻:可选的内置 150 Ω 放电电阻,在关闭状态下帮助快速释放输出电荷。
    - 紧凑封装:采用晶圆芯片级封装(WCSP),占用空间小,适用于电池供电的应用。
    - 强大的过温保护:能够在 -40°C 至 105°C 的温度范围内正常工作。

    应用案例和使用建议


    TPS22925 在多种应用场景中表现出色,包括但不限于:
    - 计算设备:适用于笔记本电脑和服务器的电源管理。
    - 固态硬盘(SSD):为存储设备提供可靠的电源路径管理。
    - 移动设备:如平板电脑和可穿戴设备,因体积小巧且功耗低。
    - 销售点终端(EPOS):需要高效电源管理的零售终端。
    使用建议:
    - 在选择开关前,确保电源电压在 0.65 V 至 3.6 V 之间。
    - 使用低阻值陶瓷电容器来旁路输入引脚,以确保最佳性能。
    - 选择适合的封装类型以适应不同设备的物理空间要求。
    - 注意在高负载下可能会产生的浪涌电流,因此选择合适的放电电阻是必要的。

    兼容性和支持


    TPS22925 与多数标准逻辑电平兼容,如 1.5 V、1.8 V、2.5 V 或 3.3 V。该产品通过 TI 官方渠道进行销售和技术支持,用户可通过官方文档和支持社区获取更多帮助和最新信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关不能正常工作 | 确认电源电压是否在规定范围内,并检查连接是否正确。 |
    | 浪涌电流过高 | 选择合适的外部放电电阻,或考虑内部放电电阻型号。 |
    | 静态电流过大 | 检查是否有短路或其他异常情况发生。 |

    总结和推荐


    TPS22925 负载开关凭借其高效、紧凑的设计和广泛的适用性,成为众多电子设备中电源管理的理想选择。它不仅在计算、存储设备中表现出色,还广泛应用于移动设备和其他对电源管理有高要求的应用场合。我们强烈推荐此产品,尤其是在对空间和功耗有严格要求的环境中。
    总的来说,TPS22925 不仅具备出色的性能,还提供了全面的支持和丰富的文档资料,是电源管理领域的优秀选择。

TPS22925BNYPHR参数

参数
拓扑 高端
驱动数量 -
1.39mm(Max)
890μm(Max)
230μm(Max)
通用封装 DSBGA-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
