TPS22903YFPR

产品分类: 其他驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 高端 DSBGA-4 贴片安装 800μm(长度)*800μm(宽度)
供应商型号: 25E-TPS22903YFPR
供应商: 国内现货
标准整包数: 1

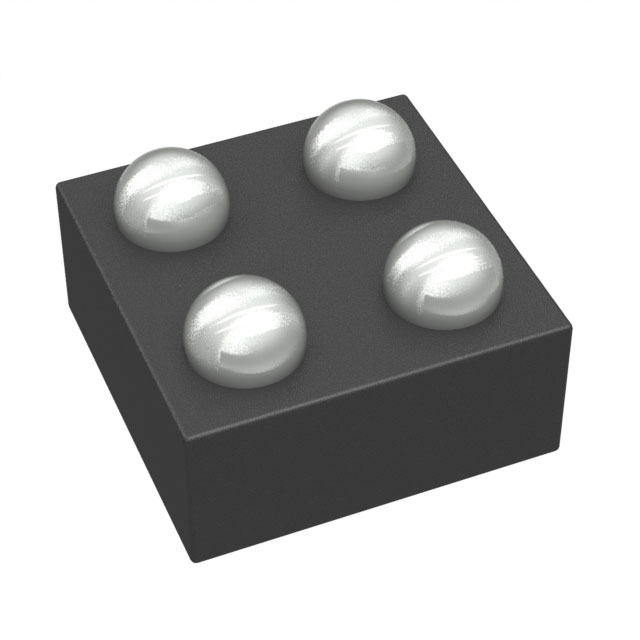

TEXAS INSTRUMENTS 其他驱动器 TPS22903YFPR

TPS22903YFPR概述


    产品简介


    TPS22903 和 TPS22904 是德州仪器(Texas Instruments)生产的超小型低输入电压低 rON 负载开关。这些负载开关具有受控导通特性和多种保护功能,适用于多种消费类电子设备如PDA、手机、GPS 设备、MP3播放器、数码相机和外围端口。它们的工作电压范围为 1.1 V 至 3.6 V,支持高达 500 mA 的连续开关电流,并且具备出色的低控制输入阈值特性。

    技术参数


    - 输入电压: 1.1 V 至 3.6 V
    - 最大持续开关电流: 500 mA
    - 最低导通电阻: 66 mΩ(输入电压为 3.6 V 时)
    - 控制输入阈值: 兼容标准 GPIO 逻辑电平
    - 工作温度范围: -40°C 至 85°C
    - 热阻抗: RθJA = 192.6°C/W (典型)
    - 快速输出放电: 仅限 TPS22904

    产品特点和优势


    TPS22903 和 TPS22904 的显著优势包括:
    - 低导通电阻: 在 3.6 V 输入电压下仅为 66 mΩ,这使得它们能够有效地降低电压损耗,特别适合需要高效率的应用。
    - 超小型封装: 采用 4 引脚 0.4 mm 焊盘芯片级封装(WCSP),节省空间,适合便携式设备的设计。
    - 快速开关时间: 转换时间短,有助于提高系统的响应速度。
    - 低控制输入阈值: 支持低至 1.2 V 的逻辑信号,增强了通用性。
    - 集成的快速输出放电功能: 这对于需要快速断开和重新连接的应用非常有用,特别是在 TPS22904 中,可减少输出引脚悬空的情况。

    应用案例和使用建议


    应用案例:
    - 便携式设备: TPS22903 和 TPS22904 非常适合用于便携式设备如手机、MP3 播放器等,因为它们的小尺寸和高效率使得电池寿命得以延长。
    - 外设接口: 这些负载开关也可用于设备之间的外设接口,如 USB 接口,以确保可靠的电源管理。
    使用建议:
    - 输入电容: 为了减少输入电压的瞬态波动,建议在输入端(VIN)放置一个容量为 1 μF 的陶瓷电容。对于大负载电流,可以增加输入电容的容量,但需注意不要超过制造商推荐的最大值。
    - 输出电容: 输出端可以放置额外的电容来滤波,但这取决于具体的应用需求。

    兼容性和支持


    TPS22903 和 TPS22904 可以直接与标准 GPIO 逻辑电平接口,适用于 1.2 V、1.8 V、2.5 V 或 3.3 V 的 GPIO 控制信号。TI 提供了详尽的技术支持文档和社区资源,以便用户在设计过程中获得帮助和支持。

    常见问题与解决方案


    - Q: 在什么情况下开关会关闭?
    - A: 当控制输入 (ON) 为低电平时,开关将关闭。如果需要手动控制开关,可以通过 GPIO 信号直接控制。
    - Q: 如何选择合适的输入电容?
    - A: 根据所承载的电流大小选择适当的输入电容。对于大电流应用,输入电容应该至少是输出电容的 10 倍。

    总结和推荐


    TPS22903 和 TPS22904 在高效、紧凑和灵活的电源管理方面表现卓越,适用于多种便携式设备和接口电路。考虑到其低导通电阻、快速开关时间和小封装尺寸,强烈推荐用于需要高效电源管理的应用场景。用户可以根据自己的具体需求选择合适的产品,以实现最佳的系统性能。

TPS22903YFPR参数

参数
拓扑 高端
驱动数量 -
长*宽*高 800μm(长度)*800μm(宽度)
通用封装 DSBGA-4
安装方式 贴片安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 散装,卷带包装

TPS22903YFPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS22903YFPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他驱动器 TEXAS INSTRUMENTS TPS22903YFPR TPS22903YFPR数据手册

TPS22903YFPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
