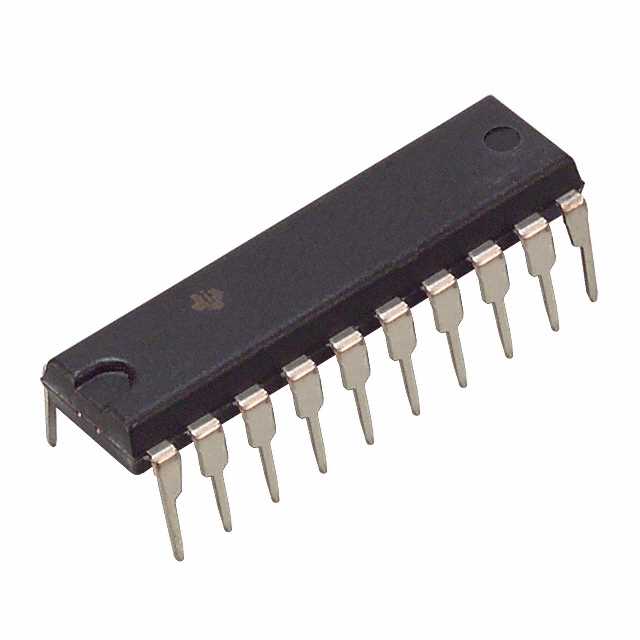

TPL9201N

产品分类: 其他驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 低端 8 PDIP-20 通孔安装
供应商型号: 25E-TPL9201N
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他驱动器 TPL9201N

TPL9201N概述

    TPL9201 8-Channel Relay Driver with Integrated 5-V LDO and Zero-Volt Detection

    产品简介


    TPL9201 是一款8通道继电器驱动器,集成5-V低压差线性稳压器(LDO)和零电压检测功能。它专为各种电气设备设计,如空调、洗碗机、冰箱、微波炉和洗衣机。该产品还提供了一个微控制器接口,可以轻松连接到继电器、电动机、LED和蜂鸣器等组件,使其适用于广泛的应用场景。

    技术参数


    - 供电电压范围:VIN = 7V 至 18V
    - 输出电流:每个低侧输出(OUT1 至 OUT8)最大150mA
    - 逻辑输入电压:VI(logic) = 0V 至 5.25V
    - 调节输出电压:5VOUT = 4.75V 至 5.25V
    - 功耗:最大3.7W(PWP封装)
    - 工作温度范围:-40°C 至 125°C
    - 电气特性:
    - 输入电源电流:最大5mA
    - 逻辑输入高电平:VIH = 2.4V
    - 逻辑输入低电平:VIL = 0.8V
    - 输出电压:VO = 0.4V 至 0.7V
    - 输出短路电流:5VOUT = 0V时最大200mA

    产品特点和优势


    - 集成5-V LDO:提供稳定的5V输出电压,支持高达200mA的负载。
    - 零电压检测:用于监控交流电网的过零点,可降低浪涌电流。
    - 串行通信接口:通过NCS、SCLK和MOSI控制8个低侧输出,便于微控制器控制。
    - 复位延迟:具备编程复位延迟功能,确保系统稳定启动。
    - 保护机制:包含热关断和过流保护,增强可靠性。

    应用案例和使用建议


    - 家用电器:用于空调、洗碗机、冰箱、微波炉和洗衣机的控制系统,实现精确的温度和时间控制。
    - 工业控制:用于需要多个继电器控制的工业自动化设备,提高系统的灵活性和稳定性。
    - 建议使用场景:在设计系统时,应合理分配功率输出和散热设计,以保证长期稳定运行。在多层电路板设计中,使用热通孔和大面积铜箔散热,单层电路板则需使用导热胶或焊膏加强散热效果。

    兼容性和支持


    - 兼容性:该产品与多种微控制器和电源管理芯片兼容,能够灵活应用于不同类型的电路板。
    - 技术支持:TI提供详尽的技术文档和支持服务,包括硬件设计指南、软件开发工具和售后服务,确保客户顺利部署和使用产品。

    常见问题与解决方案


    - 问题1:如何确保系统的可靠启动?
    - 解决办法:在设计电路时,应确保系统的输入电压稳定,且使用恰当的外部滤波电容来抑制高频噪声。另外,设定合理的复位延迟时间,确保系统的平稳启动。

    - 问题2:系统在大负载下会自动关闭吗?
    - 解决办法:由于内部有过流保护机制,如果检测到输出电流超过设定值,系统将自动关闭以防止损坏。为了避免这种情况发生,应在系统设计时预留足够的裕量。

    总结和推荐


    TPL9201是一款高性能、多功能的8通道继电器驱动器,具有出色的稳定性和可靠性。它不仅支持广泛的电气特性,还提供了丰富的保护机制,使其适用于多种家用和工业应用。其独特的零电压检测功能有助于降低系统的启动浪涌电流,提升了系统的整体能效。总的来说,TPL9201是值得推荐的产品,特别是对于需要多通道控制和精确管理的场合。

TPL9201N参数

参数
驱动数量 8
拓扑 低端
26.92mm(Max)
6.6mm(Max)
5.08mm(Max)
通用封装 PDIP-20
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装
