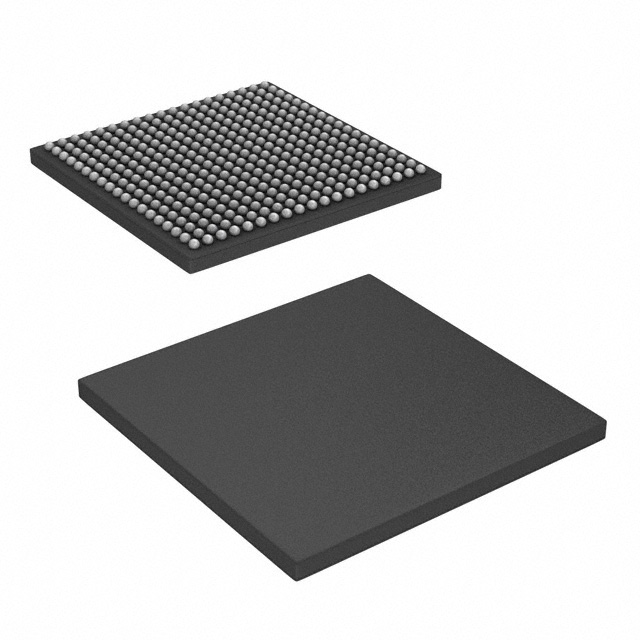

OMAPL138EZWT3

产品分类: 微处理器(MPU)
厂牌: TEXAS INSTRUMENTS
产品描述: USB 1.1 + PHY (1),USB 2.0 + PHY (1) 375MHz SATA 3Gbps (1) ROM 1 1.71V,3.15V 1.89V,3.45V 375MHz 32KB,16KB 1.8V,3.3V HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART 10Mbps,100Mbps 32bit ARM926EJ-S 信号处理;C674x,系统控制;CP15 PBGA-361 贴片安装
供应商型号: OMAPL138EZWT3
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 微处理器(MPU) OMAPL138EZWT3

OMAPL138EZWT3概述


    产品简介


    产品名称:OMAP-L138 C6000™ DSP + ARM®处理器
    产品类型:低功耗应用处理器,集成了ARM926EJ-S™ RISC微处理器和C674x浮点VLIW数字信号处理(DSP)核心。
    主要功能:
    - 具有375 MHz和456 MHz的双核架构,集成了高性能的C674x DSP核心和ARM926EJ-S核心。
    - 支持多种通信接口,如以太网MAC、USB控制器、串行端口等。
    - 具备强大的视频和音频处理能力,能够进行高速的数据传输和处理。
    - 支持安全引导功能,提供加密和认证,确保代码执行的安全性。
    应用领域:
    - 专业或私人移动无线电(PMR)
    - 远程无线单元(RRU)和远程无线头(RRH)
    - 工业自动化
    - 货币检测
    - 生物识别识别
    - 智能电网变电站保护
    - 工业便携导航设备

    技术参数


    - 处理器核心:
    - ARM926EJ-S™ RISC MPU:375 MHz 和 456 MHz
    - C674x 浮点 VLIW DSP:375 MHz 和 456 MHz
    - 内存:
    - 16 KB 指令缓存
    - 16 KB 数据缓存
    - 8 KB RAM(向量表)
    - 64 KB ROM
    - C674x指令集特性:
    - 最高达3648 MIPS和2746 MFLOPS
    - 支持8位到64位的数据处理
    - 增强型直接存储器访问控制器 (EDMA3):
    - 2个通道控制器
    - 3个传输控制器
    - 64个独立DMA通道
    - TMS320C674x浮点VLIW DSP核心:
    - 最多每时钟周期4个单精度加法操作
    - 8位溢出保护
    - 高效的浮点运算和定点乘法操作
    - 外部接口:
    - EMIFA
    - 10/100 Mbps以太网MAC
    - 两个多媒体卡(MMC)/安全数字(SD)卡接口
    - 一个通用并行端口(uPP)

    产品特点和优势


    - 双重核心架构:集成了高性能的ARM926EJ-S RISC MPU和C674x浮点VLIW DSP,能够在低功耗下提供高效的数据处理能力。
    - 丰富的外设接口:支持多种通信接口,如以太网、USB、串行接口等,适用于多种复杂的应用场景。
    - 强大的数据处理能力:支持高效的浮点运算和定点运算,具备高吞吐量和高性能的计算能力。
    - 安全引导功能:支持硬件级的安全启动,确保代码执行的安全性。

    应用案例和使用建议


    - 应用案例:
    - 在工业自动化中用于复杂的控制系统,如机器视觉和机器人控制。
    - 在智能电网中用于变电站保护系统的实时数据处理。

    - 使用建议:
    - 在使用该处理器进行视频处理时,建议利用其内置的视频端口接口(VPIF),以便更高效地进行视频捕获和显示。
    - 对于需要大量数据传输的应用,可以充分利用其外部内存接口(EMIFA)和DDR2/Mobile DDR控制器,实现高速数据传输。

    兼容性和支持


    - 兼容性:
    - 支持多种外设接口,如EMIFA、DDR2/Mobile DDR控制器等,可与其他设备无缝连接。
    - 支持和维护:
    - TI公司提供了全面的技术文档和开发工具,包括C编译器、DSP汇编优化工具等。
    - 提供了详细的参考资料和技术支持,帮助用户快速上手和解决问题。

    常见问题与解决方案


    - 问题1:如何确保系统的安全性?
    - 解决方案:通过TI的Basic Secure Boot功能,采用SHA-1或SHA-256算法进行图像验证,并使用AES-128进行图像加密。详细步骤参见《TMS320C674x/OMAP-L1x处理器安全用户指南》。
    - 问题2:系统初始化时如何配置启动模式?
    - 解决方案:通过配置SYSCFG模块的寄存器来选择不同的启动模式,具体步骤参见相关章节。
    - 问题3:如何管理外部内存?
    - 解决方案:使用EMIFA和DDR2/Mobile DDR控制器进行外部内存管理,通过设置相应的寄存器来配置不同类型的内存,详见相关章节。

    总结和推荐


    OMAP-L138 C6000™ DSP + ARM®处理器是一款高性能、低功耗的应用处理器,具有丰富的外设接口和强大的数据处理能力。它的安全引导功能和全面的支持文档使其成为多种应用的理想选择。总体而言,强烈推荐此产品用于工业自动化、生物识别、智能电网等领域,特别是那些对数据处理速度和安全性要求较高的应用场合。

OMAPL138EZWT3参数

参数
数据总线宽度 32bit
程序存储器类型 ROM
USB类型 USB 1.1 + PHY (1),USB 2.0 + PHY (1)
L1缓存指令存储器 32KB,16KB
最大工作供电电压 1.89V,3.45V
接口类型 HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART
SATA SATA 3Gbps (1)
最大时钟频率 375MHz
以太网速度 10Mbps,100Mbps
I/O电压 1.8V,3.3V
协处理器/DSP 信号处理;C674x,系统控制;CP15
核心处理器 ARM926EJ-S
最小工作供电电压 1.71V,3.15V
速度 375MHz
内核数 1
16.1mm(Max)
16.1mm(Max)
1.4mm(Max)
通用封装 PBGA-361
安装方式 贴片安装
应用等级 商用级,工业级
零件状态 在售
包装方式 托盘

OMAPL138EZWT3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OMAPL138EZWT3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微处理器(MPU) TEXAS INSTRUMENTS OMAPL138EZWT3 OMAPL138EZWT3数据手册

OMAPL138EZWT3封装设计

查看详情并下载
Symbol
Footprint
3D Model
