OMAPL138BGWTMEP

产品分类: 微处理器(MPU)
厂牌: TEXAS INSTRUMENTS
产品描述: USB 1.1 + PHY (1),USB 2.0 + PHY (1) 345MHz SATA 3Gbps (1) ROM 1 1.89V,3.45V 345MHz 32KB,16KB 1.8V,3.3V HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART 10Mbps,100Mbps 32bit ARM926EJ-S BGA 贴片安装
供应商型号: OMAPL138BGWTMEP
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 微处理器(MPU) OMAPL138BGWTMEP

OMAPL138BGWTMEP概述

    题目:OMAPL138B-EP 技术手册

    产品简介


    OMAPL138B-EP 是一款高性能的低功耗应用处理器,基于ARM926EJ-S和C674x DSP核心。这款处理器提供丰富的外围接口,如多通道音频串口(McASP)、多通道缓冲串口(McBSP)、串行外设接口(SPI)等,适用于需要高处理性能、实时性强的应用场合,例如通信系统、医疗设备及航空航天等领域。

    技术参数


    1. ARM926EJ-S RISC处理器:
    - 运行频率:345 MHz
    - 支持指令集:32/16位(ARM和Thumb)
    - 数据缓存:16KB指令缓存、16KB数据缓存
    - 系统控制:保护模块、数据内存管理单元(MMU)
    2. C674x DSP核心:
    - 运行频率:345 MHz
    - 片内缓存:32KB程序缓存、32KB数据缓存、256KB统一映射缓存
    - 支持功能:直接存储访问(DMA)控制器、增强型直接存储访问(EDMA3)控制器、串行ATA(SATA)控制器等
    3. 内存:
    - 内存类型:DDR2/移动DDR
    - 内存控制器:支持16位总线宽度,最高可达156 MHz
    4. 时钟与电源:
    - 时钟源:内部振荡器、外部时钟输入、PLL时钟
    - 电源电压:1.8V或3.3V LVCMOS I/O
    5. 外设接口:
    - 以太网媒体接入控制器(EMAC)
    - 多媒体卡/安全数字(MMC/SD)接口
    - 通用输入输出(GPIO)
    - 多种定时器与中断控制器
    - 看门狗定时器(Watchdog Timer)
    - 高级定时器(Timer)

    产品特点和优势


    - 双核架构,兼具ARM和DSP的优势。
    - 强大的DMA控制器支持,减少CPU负载。
    - 集成度高,支持多种外设接口。
    - 支持基本的安全引导功能,确保代码的完整性。
    - 配备了多种时钟源和电源管理机制,适应不同的应用需求。

    应用案例和使用建议


    - 多通道音频处理:通过McASP接口处理音频流,适用于多媒体设备。
    - 高精度数据传输:McBSP接口提供了双缓冲数据寄存器和独立的时钟控制,适用于高精度模拟信号采集和转换。
    - 高速串行通信:SPI接口支持高达400 Kbps的传输速率,适用于快速数据交换。

    兼容性和支持


    - 兼容性:支持多种外设接口标准,如UART、SPI、I2C等。
    - 支持:提供丰富的开发工具包和文档支持,方便开发者进行调试和优化。

    常见问题与解决方案


    - 常见问题:时钟不准确、内存访问冲突、DMA操作异常等。
    - 解决方案:
    - 校准时钟源,确保时钟同步。
    - 使用锁相环(PLL)稳定时钟。
    - 配置合适的内存保护机制,避免非法访问。
    综合评估与推荐
    - 综合评估:OMAPL138B-EP具有强大的处理能力、高集成度和丰富的接口,特别适合需要高性能处理的应用场景。
    - 推荐:鉴于其出色的性能和广泛的应用领域,我们强烈推荐OMAPL138B-EP用于高端嵌入式系统和工业自动化项目。此外,它在通信设备和医疗仪器中也有显著表现。
    请注意,本文档基于您提供的PDF文件内容进行了整理和简化,如果您需要更详细的信息或具体的应用实例,可以参考原始的OMAPL138B-EP技术手册。

OMAPL138BGWTMEP参数

参数
内核数 1
最小工作供电电压 -
最大时钟频率 345MHz
速度 345MHz
以太网速度 10Mbps,100Mbps
接口类型 HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART
最大工作供电电压 1.89V,3.45V
SATA SATA 3Gbps (1)
程序存储器类型 ROM
协处理器/DSP -
USB类型 USB 1.1 + PHY (1),USB 2.0 + PHY (1)
数据总线宽度 32bit
核心处理器 ARM926EJ-S
I/O电压 1.8V,3.3V
L1缓存指令存储器 32KB,16KB

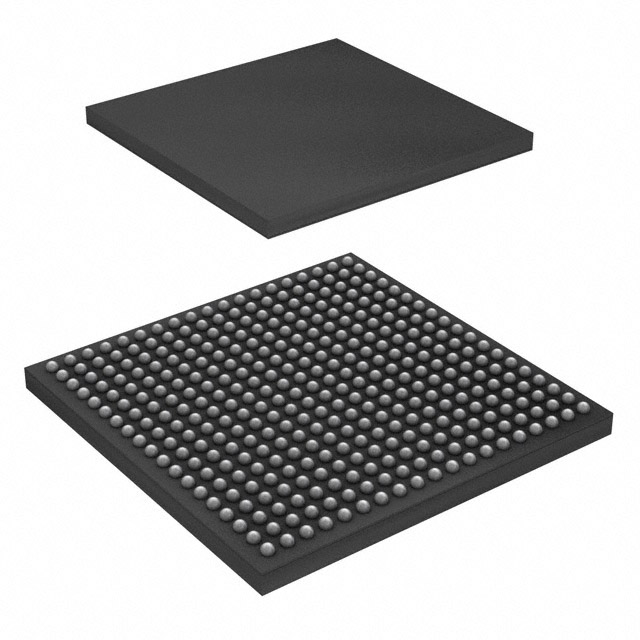

通用封装 BGA
安装方式 贴片安装
应用等级 医疗级,航天级
零件状态 在售
包装方式 托盘,管装

OMAPL138BGWTMEP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OMAPL138BGWTMEP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微处理器(MPU) TEXAS INSTRUMENTS OMAPL138BGWTMEP OMAPL138BGWTMEP数据手册

OMAPL138BGWTMEP封装设计

查看详情并下载
Symbol
Footprint
3D Model
