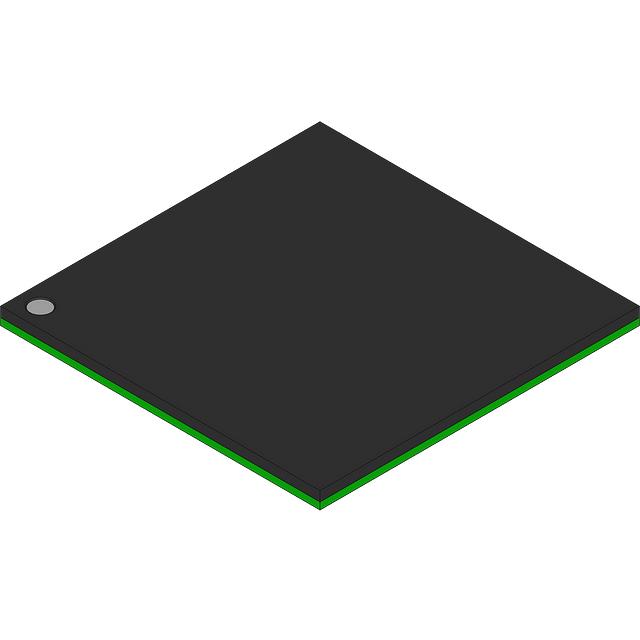

OMAPL138AZWTA3

产品分类: 微处理器(MPU)
厂牌: TEXAS INSTRUMENTS
产品描述: 1 ROM 2 1.14V 1.32V 300MHz 32KB,16KB 1.8V,3.3V Ethernet,I2C,SPI,UART,USB 10Mbps,100Mbps 32bit ARM,ARM926EJ-S BGA 贴片安装
供应商型号: CY-OMAPL138AZWTA3
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 微处理器(MPU) OMAPL138AZWTA3

OMAPL138AZWTA3概述


    产品简介


    OMAP-L138
    OMAP-L138 是一款基于 ARM926EJ-S 和 C674x DSP 核心的低功耗应用处理器,专为高性能需求而设计。它结合了 DSP 和 RISC 技术的优点,适用于专业移动无线电(PMR)、远程无线单元(RRU)等多种工业和商业应用。

    技术参数


    - 处理器核心
    - ARM926EJ-S:375 MHz 和 456 MHz RISC MPU
    - C674x DSP:375 MHz 和 456 MHz 固定点和浮点 VLIW DSP
    - 缓存
    - 16 KB 指令缓存
    - 16 KB 数据缓存
    - 8 KB 矢量表 RAM
    - 64 KB ROM
    - 内存架构
    - 32 KB L1P 程序缓存/RAM
    - 32 KB L1D 数据缓存/RAM
    - 256 KB L2 统一映射缓存/RAM
    - 电源
    - 1.8 V 或 3.3 V LVCMOS I/O(USB 和 DDR2 接口除外)
    - 接口
    - 两个外部存储器接口(EMIFA)
    - 两个多通道音频串行端口(McASP)
    - 两个多通道缓冲串行端口(McBSP)
    - 两个 SPI
    - 两个 I2C
    - 一个主机端口接口(HPI)
    - 一个通用并行端口(uPP)

    产品特点和优势


    1. 双核架构:结合了 DSP 和 RISC 技术的优点,提供更高的处理能力和灵活性。
    2. 高效缓存系统:拥有多层次的缓存系统,包括 16 KB 的指令缓存和 16 KB 的数据缓存,提升了数据处理速度。
    3. 强大的处理能力:支持高达 3648 MIPS 和 2746 MFLOPS,适合高负载的应用场景。
    4. 丰富的接口支持:提供多个通信接口,如 EMIF、McASP、McBSP、SPI、I2C 等,方便与多种设备连接。
    5. 增强的安全性:具备基本安全启动功能,通过加密和解密保护用户知识产权,确保代码执行的安全性。

    应用案例和使用建议


    - 远程无线单元(RRU):用于无线通信,利用高速的串行和并行接口进行数据传输。
    - 工业自动化:在需要实时数据处理和控制的场合,如生产线自动化中,使用高性能的 ARM 和 DSP 核心可以提升系统响应速度。
    - 机器视觉:可以处理图像数据,通过多通道串行接口和视频端口接口实现数据的高效传输和处理。
    使用建议:
    - 在选择电源电压时,考虑到应用的具体需求,优先选择 3.3 V LVCMOS I/O。
    - 利用丰富的外设接口,确保设备与其他硬件组件的良好兼容性。

    兼容性和支持


    - 兼容性:OMAP-L138 与其他基于 ARM 和 C674x DSP 的设备兼容。
    - 支持:提供 TI DSP BIOS、芯片支持库和 DSP 库,帮助开发者快速开发和调试应用。

    常见问题与解决方案


    1. 问题:如何确保系统启动时的安全性?
    - 解决办法:启用安全启动流程,确保代码从硬件“信任根”开始执行,使用加密和解密保护启动过程。
    2. 问题:如何提高系统的数据处理速度?
    - 解决办法:合理配置 L1 和 L2 缓存,使用高效的数据缓存机制,减少数据访问延迟。

    总结和推荐


    OMAP-L138 处理器凭借其强大的双核架构、高效缓存系统、丰富的接口和出色的安全性,在多种工业和商业应用中表现出色。特别是其在高性能计算和实时数据处理方面的卓越表现,使其成为众多应用的理想选择。综合考虑其主要优点和市场竞争力,强烈推荐在需要高性能和高可靠性的应用中使用此处理器。

OMAPL138AZWTA3参数

参数
以太网速度 10Mbps,100Mbps
最小工作供电电压 1.14V
最大时钟频率 300MHz
接口类型 Ethernet,I2C,SPI,UART,USB
USB类型 1
程序存储器类型 ROM
I/O电压 1.8V,3.3V
内核数 2
速度 -
数据总线宽度 32bit
SATA -
协处理器/DSP -
核心处理器 ARM,ARM926EJ-S
最大工作供电电压 1.32V
L1缓存指令存储器 32KB,16KB
通用封装 BGA
安装方式 贴片安装
应用等级 工业级,通用级
零件状态 在售
包装方式 散装

OMAPL138AZWTA3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OMAPL138AZWTA3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微处理器(MPU) TEXAS INSTRUMENTS OMAPL138AZWTA3 OMAPL138AZWTA3数据手册

OMAPL138AZWTA3封装设计

查看详情并下载
Symbol
Footprint
3D Model
