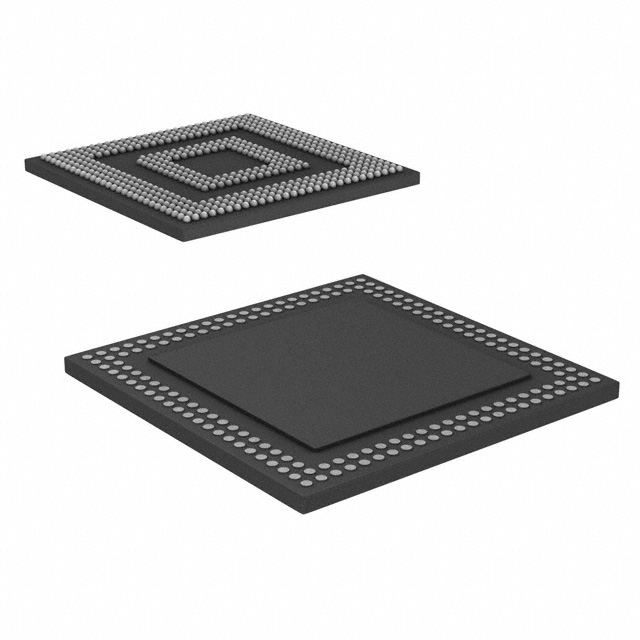

OMAP3503DCBB

产品分类: 微处理器(MPU)
厂牌: TEXAS INSTRUMENTS
产品描述: USB 1.x (3),USB 2.0 (1) 600MHz ROM 1 985mV 1.89V 600MHz 16KB 1.8V,3V 1-Wire,HDQ,I2C,MMC,McBSP,McSPI,SD,SDIO,UART 32bit ARM® Cortex®-A8 PBGA-515 贴片安装 12mm*12mm*610μm
供应商型号: CY-OMAP3503DCBB
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 微处理器(MPU) OMAP3503DCBB

OMAP3503DCBB概述

    文章:OMAP3515 和 OMAP3503 应用处理器

    1. 产品简介


    OMAP3515 和 OMAP3503 是基于增强型 OMAP3 架构的应用处理器,主要用于便携导航设备、便携媒体播放器、数码摄像机、数据采集设备、销售点设备、游戏设备、网络平板电脑、智能家电和智能家居控制器等领域。此处理器集成了高性能 ARM Cortex-A8 内核、NEON 多媒体协处理器、Tile-Based 图形加速器、高精度图像抗锯齿滤波器等功能。

    2. 技术参数


    - 处理内核: ARM Cortex-A8,最大运行频率可达 720 MHz。
    - 内存: 集成 256 KB L2 缓存,112 KB ROM,64 KB 共享 SRAM。
    - 接口: 包括 SDRAM 控制器(最高可达 1 GB 地址空间)、多通道串行端口接口(MCSP)、I2C 接口、UART 接口等。
    - 电源管理: 支持动态电压和频率调整(DVFS)和 SmartReflex 自适应电压控制。
    - 时钟频率: 最高可达 60 MHz 的系统时钟频率,支持多种时钟源,如内部振荡器和外部晶振。

    3. 产品特点和优势


    - 高性能内核: 高达 720 MHz 的 ARM Cortex-A8 内核提供了强大的计算能力。
    - 低功耗: SmartReflex 技术可以自动调整工作电压,从而降低功耗。
    - 多任务处理能力: NEON 多媒体协处理器使得该处理器能够同时处理多个音频和视频流。
    - 图像处理: 高精度图像抗锯齿滤波器使得图像质量得到显著提升。
    - 灵活性: 丰富的接口选项,适用于多种应用场景,如便携式设备、工业自动化、家庭娱乐系统等。

    4. 应用案例和使用建议


    - 便携导航设备: 可以使用 OMAP3515 和 OMAP3503 实现高效的导航功能,例如实时地图更新、语音识别和路径规划。
    - 便携媒体播放器: 利用高分辨率图像处理和多媒体编解码器支持,实现高清视频和音频播放。
    - 智能家居控制器: 集成的 GPIO 端口和丰富的接口选项使得该处理器可以轻松连接各种传感器和设备,实现智能家居控制功能。
    - 建议: 在设计电路时,应考虑时序要求和信号完整性,确保信号传输的可靠性。同时,应注意电源管理和散热设计,避免过热导致的性能下降。

    5. 兼容性和支持


    - 兼容性: OMAP3515 和 OMAP3503 与多种标准接口(如 SD、MMC、I2C 等)兼容,可方便地与外部设备连接。
    - 支持: TI 提供了详细的参考手册和技术文档,以帮助开发者理解和使用这些处理器。此外,TI 还提供技术支持和售后服务,帮助解决在使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题 1: 无法正常启动系统。
    - 解决方法: 检查电源电压是否符合要求,确认晶振连接正确,检查复位信号是否正常。
    - 问题 2: 数据传输速率低。
    - 解决方法: 检查时钟配置是否正确,确认信号完整性良好,检查电源噪声是否在允许范围内。
    - 问题 3: 温度过高导致系统不稳定。
    - 解决方法: 确认散热措施是否得当,检查电源管理和冷却系统的配置,必要时增加散热片或风扇。

    7. 总结和推荐


    OMAP3515 和 OMAP3503 是一款集高性能、低功耗和丰富接口于一体的多用途应用处理器。其 ARM Cortex-A8 内核、NEON 多媒体协处理器、Tile-Based 图形加速器等特性使其在多种应用场景中表现出色。无论是便携导航设备、便携媒体播放器还是智能家居控制器,OMAP3515 和 OMAP3503 都能提供高效的支持。因此,我们强烈推荐使用此款处理器。
    该文章详细介绍了 OMAP3515 和 OMAP3503 应用处理器的技术规格、应用场景及使用建议。希望这篇文章能帮助你更好地理解该产品的特点和应用领域。

OMAP3503DCBB参数

参数
L1缓存指令存储器 16KB
内核数 1
最小工作供电电压 985mV
USB类型 USB 1.x (3),USB 2.0 (1)
I/O电压 1.8V,3V
速度 600MHz
程序存储器类型 ROM
接口类型 1-Wire,HDQ,I2C,MMC,McBSP,McSPI,SD,SDIO,UART
数据总线宽度 32bit
以太网速度 -
SATA -
最大工作供电电压 1.89V
核心处理器 ARM® Cortex®-A8
协处理器/DSP -
最大时钟频率 600MHz
长*宽*高 12mm*12mm*610μm
通用封装 PBGA-515
安装方式 贴片安装
零件状态 停产
包装方式 托盘

OMAP3503DCBB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OMAP3503DCBB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微处理器(MPU) TEXAS INSTRUMENTS OMAP3503DCBB OMAP3503DCBB数据手册

OMAP3503DCBB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.0142 ¥ 235.0392
25+ $ 27.8153 ¥ 230.9868
50+ $ 26.6164 ¥ 226.9344
100+ $ 26.1368 ¥ 224.9082
300+ $ 25.897 ¥ 222.882
500+ $ 25.6572 ¥ 220.8558
1000+ $ 24.9378 ¥ 210.7248
5000+ $ 24.9378 ¥ 210.7248
库存: 6990
起订量: 5 增量: 1
