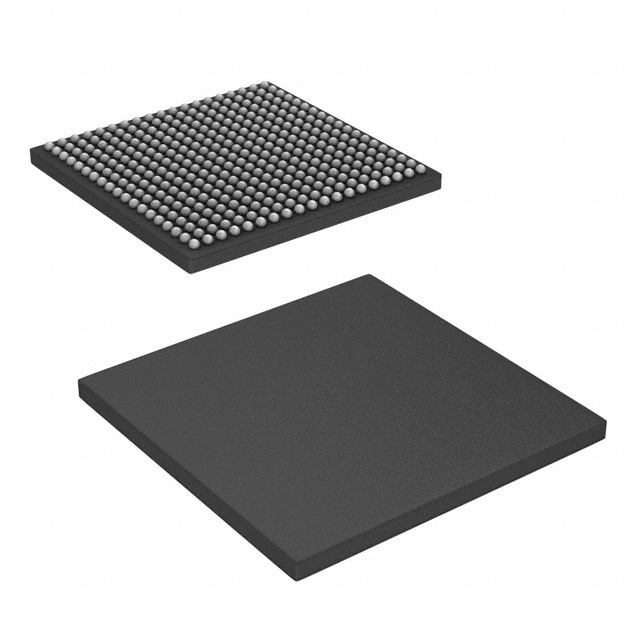

OMAPL138EZWTD4

产品分类: 微处理器(MPU)
厂牌: TEXAS INSTRUMENTS
产品描述: USB 1.1 + PHY (1),USB 2.0 + PHY (1) 456MHz SATA 3Gbps (1) ROM 1 1.71V,3.15V 1.89V,3.45V 456MHz 32KB,16KB 1.8V,3.3V HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART 10Mbps,100Mbps 32bit ARM926EJ-S 信号处理;C674x,系统控制;CP15 PBGA-361 贴片安装
供应商型号: 26M-OMAPL138EZWTD4
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 微处理器(MPU) OMAPL138EZWTD4

OMAPL138EZWTD4概述

    OMAP-L138 C6000™ DSP + ARM® Processor 技术手册

    1. 产品简介


    产品类型: OMAP-L138 是一款低功耗应用处理器,集成了 ARM926EJ-S 和 C674x 数字信号处理(DSP)核心。
    主要功能: 这款处理器结合了高性能的 ARM926EJ-S RISC 微处理器和 C674x 浮点和定点 VLIW DSP 核心,提供了卓越的数据处理能力和低功耗。
    应用领域: 专业移动无线电(PMR)、远程无线单元(RRU)、工业自动化、货币检测、生物特征识别、智能电网变电站保护等。

    2. 技术参数


    - 处理器核心:
    - ARM926EJ-S:375 MHz 或 456 MHz 的 32 位 RISC 处理器
    - C674x:375 MHz 或 456 MHz 的 C674x 固定点和浮点 VLIW DSP
    - 内存架构:
    - 16KB 指令缓存
    - 16KB 数据缓存
    - 8KB RAM (向量表)
    - 64KB ROM
    - 缓存架构:
    - 32KB L1P 程序 RAM/缓存
    - 32KB L1D 数据 RAM/缓存
    - 256KB L2 统一映射 RAM/缓存
    - 直接存储访问控制器:
    - 2 个通道控制器
    - 3 个传输控制器
    - 64 个独立 DMA 通道
    - 16 个快速 DMA 通道
    - 接口和外设:
    - 10/100 Mbps 以太网 MAC
    - 两个多通道音频串行端口 (McASP)
    - 两个多通道缓冲串行端口 (McBSP)
    - 两个串行外围接口 (SPI)
    - 两个 Inter-Integrated Circuit (I2C) 接口
    - 一个多功能主机端口接口 (HPI)

    3. 产品特点和优势


    - 高性能: 集成的 ARM926EJ-S 和 C674x DSP 核心,提供高达 3648 MIPS 和 2746 MFLOPS 的处理能力。
    - 低功耗: 相比其他 TMS320C6000 平台的 DSP,具有显著的低功耗特性。
    - 安全性: 支持基本安全启动,确保代码执行的安全性。
    - 丰富外设: 提供多种接口和外设,如 USB、以太网、SATA 等,满足多种应用需求。

    4. 应用案例和使用建议


    - 应用案例:
    - PMR 设备: 在专业移动无线电设备中,OMAP-L138 可以用于处理复杂的通信协议和语音编码。
    - 工业自动化: 在工业自动化系统中,OMAP-L138 可以用于实时数据处理和控制任务。
    - 使用建议:
    - 电源管理: 合理配置电源管理单元,确保低功耗运行。
    - 时钟配置: 根据具体应用选择合适的时钟频率,以平衡性能和功耗。
    - 安全措施: 利用安全启动功能保护设备免受未授权修改。

    5. 兼容性和支持


    - 兼容性: 与多种存储器接口兼容,如 DDR2、Mobile DDR、SDRAM 等。
    - 支持和服务: 提供开发工具包和芯片支持库,帮助开发者进行软件开发和调试。
    - 维护信息: TI 提供详尽的技术文档和在线支持服务,确保用户能够顺利部署和使用该处理器。

    6. 常见问题与解决方案


    - 问题 1: 如何确保设备的安全启动?
    - 解决方法: 配置安全启动模块,确保启动镜像被加密和认证。
    - 问题 2: 如何优化功耗?
    - 解决方法: 合理配置电源管理和时钟设置,利用休眠模式减少功耗。
    - 问题 3: 如何解决外部接口的通信问题?
    - 解决方法: 确保外设配置正确,检查物理连接和驱动程序设置。

    7. 总结和推荐


    OMAP-L138 C6000™ DSP + ARM® Processor 是一款功能强大且高度集成的应用处理器,特别适用于需要高性能和低功耗的应用场景。其丰富的接口和外设使其在多个领域都能发挥重要作用。综上所述,强烈推荐使用该产品,特别是对于需要高效数据处理和安全性的应用场景。

OMAPL138EZWTD4参数

参数
L1缓存指令存储器 32KB,16KB
核心处理器 ARM926EJ-S
速度 456MHz
以太网速度 10Mbps,100Mbps
I/O电压 1.8V,3.3V
SATA SATA 3Gbps (1)
接口类型 HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART
内核数 1
协处理器/DSP 信号处理;C674x,系统控制;CP15
USB类型 USB 1.1 + PHY (1),USB 2.0 + PHY (1)
最大工作供电电压 1.89V,3.45V
程序存储器类型 ROM
数据总线宽度 32bit
最大时钟频率 456MHz
最小工作供电电压 1.71V,3.15V
16.1mm(Max)
16.1mm(Max)
1.4mm(Max)
通用封装 PBGA-361
安装方式 贴片安装
应用等级 工业级,通用级
零件状态 在售
包装方式 散装,托盘
