首页  >  产品百科  >  THS8134BCPHP

THS8134BCPHP

产品分类: 电压频率转换器
厂牌: TEXAS INSTRUMENTS
产品描述: 数字供电,模拟供电 3V 5.25V ±1.2LSB QFP 贴片安装 7mm*7mm*1mm
供应商型号: FIC-THS8134BCPHP
供应商: 海外现货
标准整包数: 1

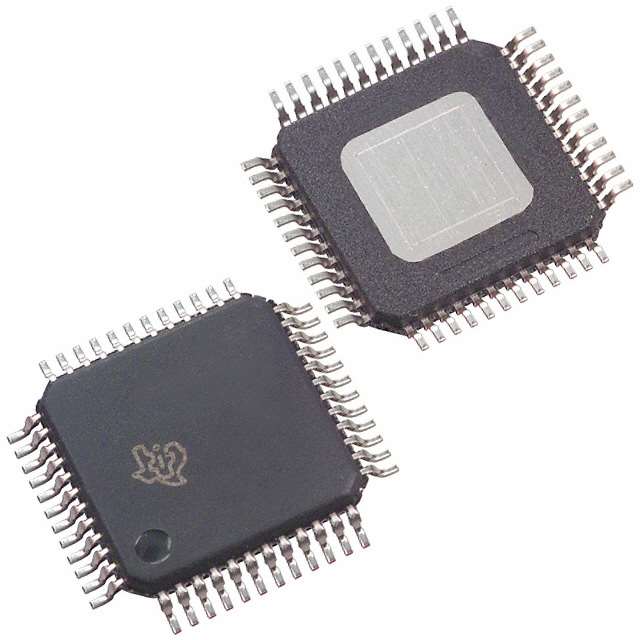

TEXAS INSTRUMENTS 电压频率转换器 THS8134BCPHP

THS8134BCPHP概述


    产品简介


    THS8134三通道高速数模转换器是一款通用型三通道高速数模转换器(DAC),专为视频/图形应用设计。THS8134由三个8位数模转换器组成,并具有同步生成和消隐水平生成的额外电路。这种设计使得它在需要多个匹配良好的同步操作DAC的应用中表现优异,如通信设备中的IQ调制和直接数字合成。

    技术参数


    - 数据传输速率: 最小80 MSPS
    - 输入格式: 3×8位 4:4:4,2×8位 4:2:2 或 1×8位 4:2:2(符合ITU-BT.656标准)
    - 同步信号生成: 双级同步(EIA)或三级同步(SMPTE),7:3视频/同步比
    - 电源电压: 模拟电源:5V ±10%,数字电源:3V至5V
    - 接口: 75Ω双端接电阻负载,直接驱动产生标准视频输出电平
    - 温度范围: 工作温度范围-40°C到+85°C

    产品特点和优势


    THS8134的核心优势在于它的灵活性和兼容性,能以多种模式适应不同的视频输入格式,并能够生成精确的同步信号。此外,它支持直接连接到标准的75Ω同轴电缆,大大简化了设计复杂度。这些特性使THS8134非常适合用于高分辨率图像处理、桌面出版、高清电视顶盒接收机等领域。

    应用案例和使用建议


    THS8134可以在多种应用中找到,如高清晰度电视接收机、图像处理系统等。对于视频流处理来说,可以通过调整BLANK和SYNC输入来控制输出信号的空白期和同步信号的插入位置。例如,在高分辨率显示器中,通过设置适当的BLANK值可以确保画面无干扰地显示,从而提高用户体验。

    兼容性和支持


    THS8134与多种标准视频接口兼容,例如ITU-BT.656格式的输入输出数据,这为集成到现有的视频处理系统中提供了便利。同时,德州仪器公司提供详细的文档和支持服务,有助于开发者进行深入理解和快速应用。

    常见问题与解决方案


    - 问题: 如何正确设置同步信号以避免画面失真?
    - 解决方案: 确保同步信号(SYNC)和同步极性信号(SYNCT)在正确的时间点被激活,且BLANK信号在非活动视频窗口期间被正确设置。

    - 问题: 在极端温度条件下,同步信号是否仍然稳定?
    - 解决方案: 在THS8134的各个版本中,均保证了同步信号的最大不平衡性(KIMBAL)在全温度范围内或特定温度点下的稳定性,具体差异见技术手册。

    总结和推荐


    THS8134三通道高速数模转换器凭借其高效率、多功能性及广泛的适用性,无疑是视频/图形应用领域的一个优秀选择。它不仅提供了出色的性能,还具备高度的灵活性和易于集成的特点,使其成为许多高端应用的理想选择。强烈推荐使用这款产品。
    请注意,上述信息是根据给定的技术手册内容进行的整理和扩展。实际应用时,还请参考完整的产品技术手册以获取最准确的信息。

THS8134BCPHP参数

参数
最大工作供电电压 5.25V
最小工作供电电压 3V
供电类型 数字供电,模拟供电
满量程频率 -
积分非线性 ±1.2LSB
长*宽*高 7mm*7mm*1mm
通用封装 QFP
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装,托盘

THS8134BCPHP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

THS8134BCPHP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压频率转换器 TEXAS INSTRUMENTS THS8134BCPHP THS8134BCPHP数据手册

THS8134BCPHP封装设计

查看详情并下载
Symbol
Footprint
3D Model
